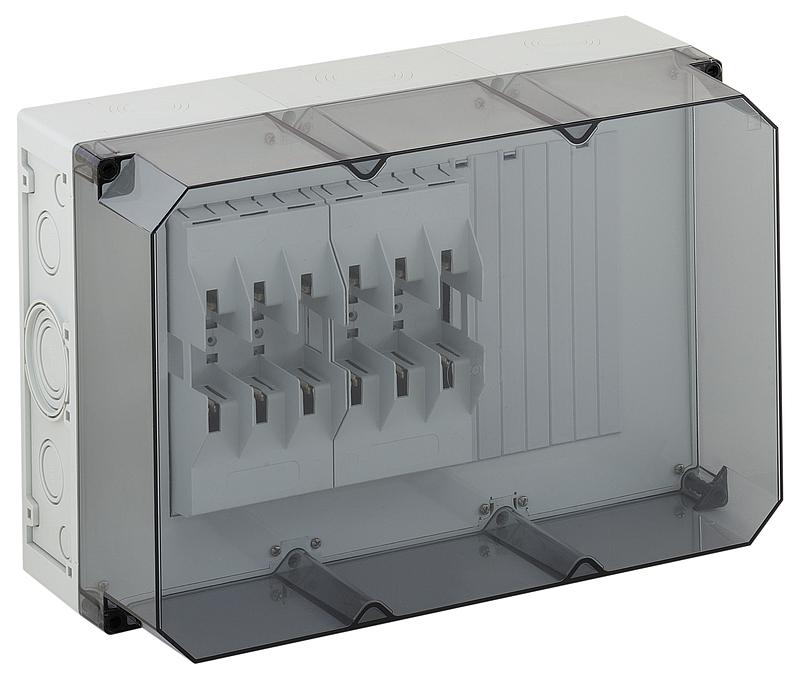

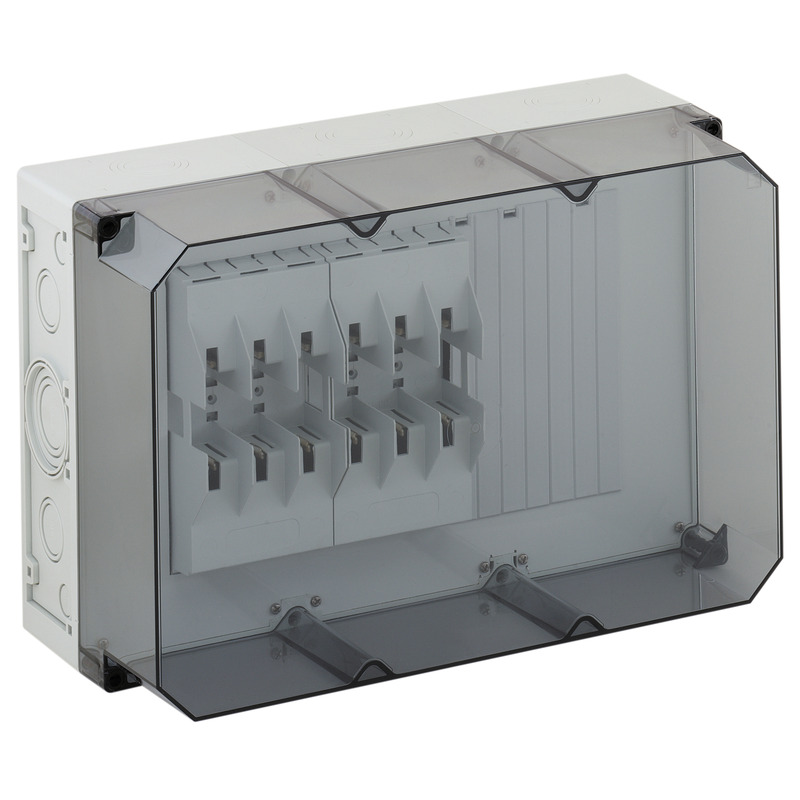

Reiterschienengehäuse AKi-SS 32 (76232501) Railkasten met componenten: Spelsberg

rialkast behuizing

AKi-SS 32

Artikelnummer: 76232501 | Afmetingen: 450 x 300 x 210 mm

NH-rail-zekeringenkast, 2 x NH 00-rail-zekeringhouder, nominale stroom 100 A, klemmen 1,5 - 70 mm², uitvoer bovenzijde, op railkoper 5-polig, met 5 railkast klemmen 16 - 70 mm², N-klem 4 - 35 mm², PE-klem 4 - 35 mm², met isolatiestoppen

op railsysteem 250 A, met transparant deksel

Elektrische eigenschappen

Nominale bedrijfsspanning AC 690 V
Beschermingsklasse II
Beschermingsgraad IP54/IP65
Nominale stroom 100 Ampère
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel transparant

Afmetingen

Breedte 450 mm
Lengte 300 mm
Hoogte 210 mm
Gewicht 6.675 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 850 °C

Mechanische eigenschappen

Slagvastheid IK08
Verzegelbaar ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902885374
Packing Unit Code CT
ETIM Class EC000100
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening dxf (10 MB)
Maattekening dwg (2 MB)
Maattekening jpg (1 MB)
Aansluitschema pdf (33 KB)
Aansluitschema jpg (520 KB)
Maattekening pdf (770 KB)

Certificaat

CE Toelichting DE/EN/FR pdf (218 KB)
UKCA Toelichting EN pdf (48 KB)
