NH-Sicherungsgehäuse AKi-S 202 (78120201) Behuizingen met componenten: Spelsberg
Dit product is niet meer leverbaar!

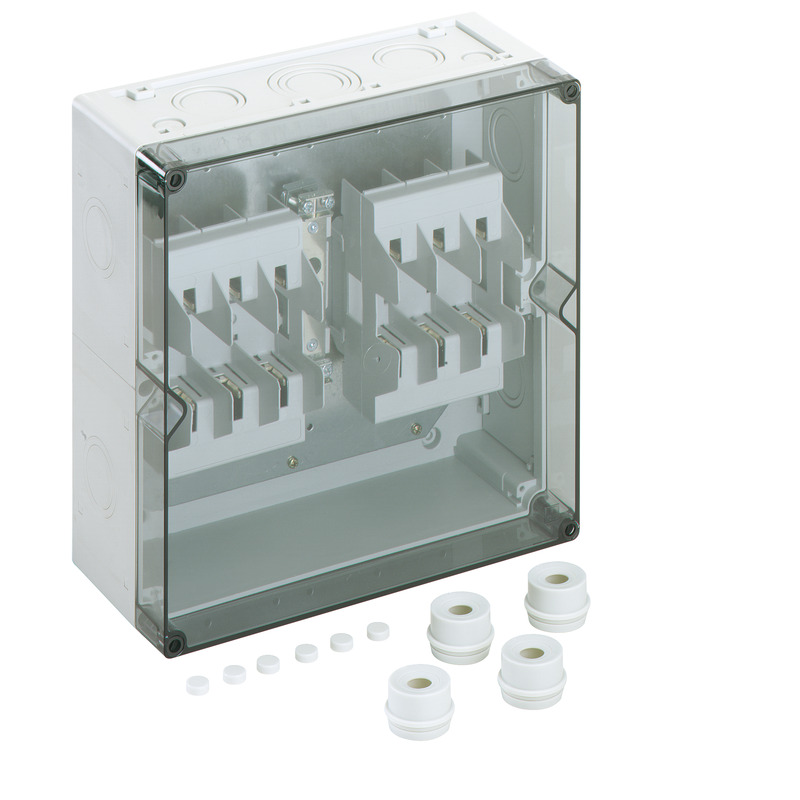

NH-zekeringsbehuizing

AKi-S 202

Artikelnummer: 78120201 | Afmetingen: 300 x 300 x 132 mm

NH-zekeringenkast, IP65 (bij gebruik van desbetreffende kabelinvoeringen), 2 x NH 00-zekeringhouder, gemonteerd op een montageplaat, nominale stroom 100 A, Klemmen 1,5 - 70 mm², N-klem 2 x 50 mm², met IP54 montagesteunen, met isolatiestoppen

met transparante deksel

Elektrische eigenschappen

Nominale bedrijfsspanning AC 690 V
Beschermingsklasse II
Beschermingsgraad IP54/IP65
Nominale stroom 100 Ampère
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel transparant

Afmetingen

Breedte 300 mm
Lengte 300 mm
Hoogte 132 mm
Gewicht 3.075 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 850 °C

Mechanische eigenschappen

Slagvastheid IK08
Verzegelbaar ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

ETIM Class EC000100
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Aansluitschema pdf (34 KB)
Aansluitschema jpg (538 KB)
Maattekening pdf (705 KB)
Maattekening dxf (8 MB)
Maattekening dwg (1 MB)
Maattekening jpg (968 KB)

Certificaat

CE Toelichting DE/EN/FR pdf (218 KB)
UKCA Toelichting EN pdf (48 KB)

Bestekteksten
