WKE 403 SL WKE 403 SL

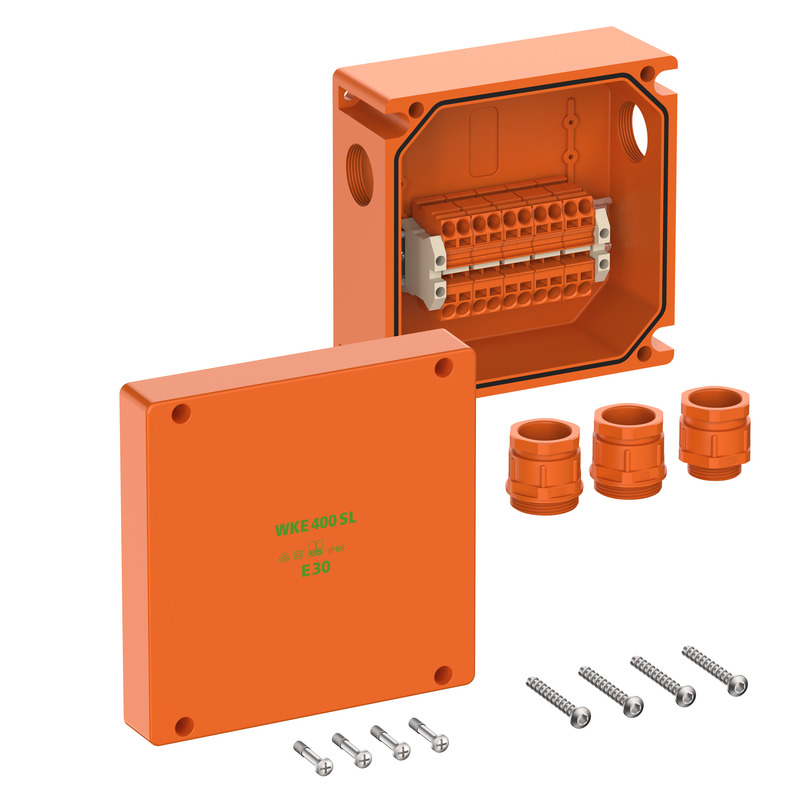

Aftakdoos

WKE 403 SL

Artikelnummer: 86248301 | Afmetingen: 200 x 200 x 110 mm

Aftakdoos, met beschermingsgraad IP66, Ui=450V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), inwendige schroefdraad, M32/M40, (3 zijkant), buitenliggende bevestigingsogen, met elektrisch functiebehoud E30 conform DIN 4102 deel 12, met schroefloze rijenklemmen Wago TopJobS, behuizing van halogeenvrije speciale duroplast

oranje, kabeldoos 5-polig, klemvermogen per pool 4 x 0,5 - 16 mm²

Meegeleverd toebehoren:

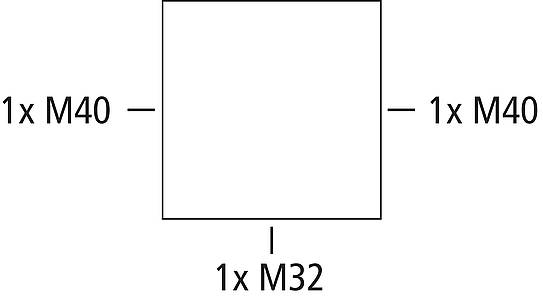

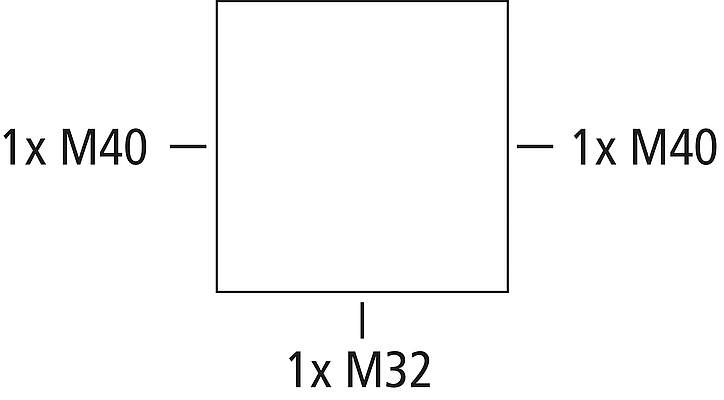

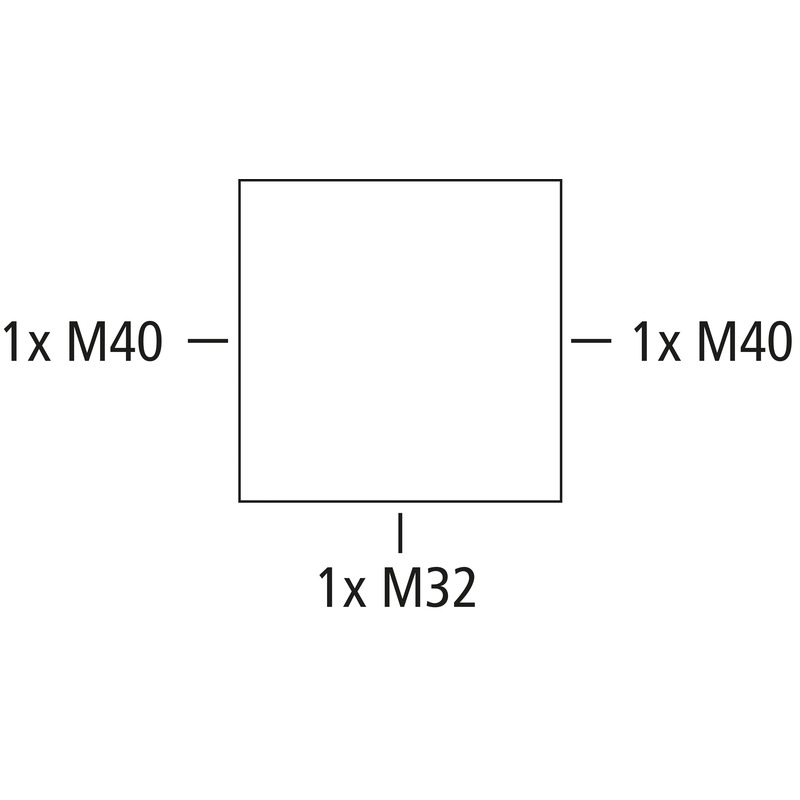

2 kabelwartels M40, afdichtbereik 17 - 27 mm, 1 kabelwartel M32, afdichtbereik 17 - 26 mm, plugset ø 6 mm

Elektrische eigenschappen

Doorslagspanning AC 450 V
Doorslagspanning DC 450 V
Min. aderdoorsnede 0,5 mm²
max. aderdiameter (ader aftakken) 16 mm²
Min. aderdoorsnede 0,5 mm²
Max. aderdoorsnede 16 mm²
Beschermingsklasse II
Beschermingsgraad IP66
Klasse functiebehoud E30
Aantal polen (aftakking) 5
Aantal polen (doorvoer) 5
UL Type Rating g.g.

Kleuren

Kleur onderbak oranje
Kleur deksel oranje

Extra features

Toepassingsbereik Verbinden en aftakken

Afmetingen

Breedte 200 mm
Lengte 200 mm
Hoogte 110 mm
Gewicht 3.9 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK08
Verzegelbaar nee
Draaimoment van de dekselschroef 2.5 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902668724
Packing Unit Code CT
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Duroplast
Materiaal deksel Duroplast
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding pdf (446 KB)

Maattekening

Maattekening pdf (314 KB)
Maattekening dwg (710 KB)
Maattekening dxf (4 MB)

Certificaat

MPA Testcertificaat DE pdf (4 MB)
VDE Certificaat (DIN EN 60670) DE/EN pdf (396 KB)
CE Toelichting DE/EN/FR pdf (135 KB)
Certificaat DE pdf (467 KB)
CE Toelichting DE/EN/PL pdf (136 KB)

Toebehoren

buitenliggende set bevestigingsogen - WKE 200 ABL

buitenliggende set bevestigingsogen WKE 200 ABL

  • Afmetingen : 25 x 77,1 x 10,3 mm
  • Artikelnummer: 86040001

Set buitenliggende bevestigingsogen V2A, voor WKE 200 tot WKE 400, van...



Set buitenliggende bevestigingsogen V2A
