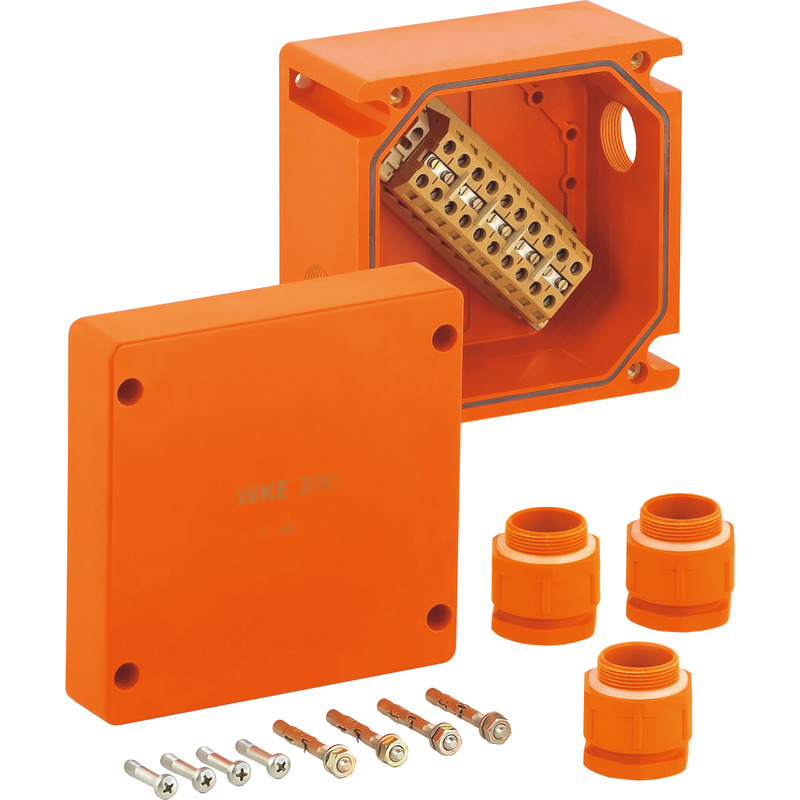

Aftakdoos
Artikelnummer: 86230301 | Afmetingen: 160 x 160 x 110 mm

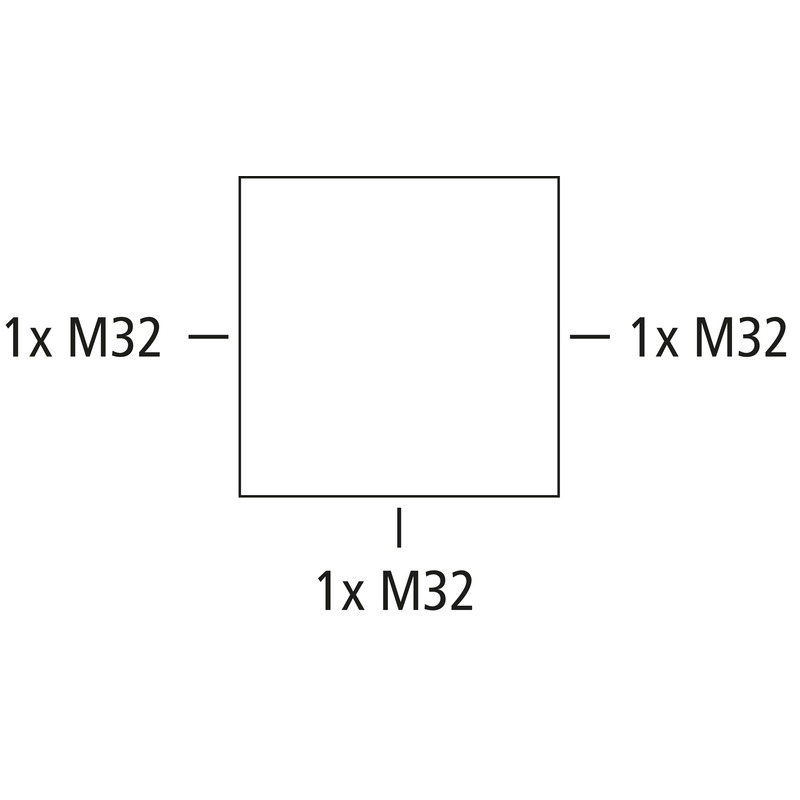

Aftakdoos, met beschermingsgraad IP66, Ui=450V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M32, (3 zijkant), buitenliggende bevestigingsogen, met elektrisch functiebehoud E30 conform DIN 4102 deel 12, behuizing en rijgklemmen zijn van halogeenvrije speciale duroplast
oranje, Kabeldoos 5-polig, klemvermogen per pool 4 x 2,5 - 10 mm²
Meegeleverd toebehoren:
3 kabelwartels M32, afdichtbereik 17 - 26 mm, pluggenset ø 6 mm
| Doorslagspanning AC | 450 V |
|---|---|
| Doorslagspanning DC | 450 V |
| Min. aderdoorsnede | 2,5 mm² |
| max. aderdiameter (ader aftakken) | 10 mm² |
| Min. aderdoorsnede | 2,5 mm² |
| Max. aderdoorsnede | 10 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP66 |
| Afgezekerde aftakking | nee |
| Klasse functiebehoud | E30 |
| Aantal polen (aftakking) | 5 |
| Aantal polen (doorvoer) | 5 |
| UL Type Rating | g.g. |
| Aantal zekeringen in aftakking | 0 |
| Kleur onderbak | oranje |
|---|---|
| Kleur deksel | oranje |
| Toepassingsbereik | Verbinden en aftakken |
|---|
| Breedte | 160 mm |
|---|---|
| Lengte | 160 mm |
| Hoogte | 110 mm |
| Gewicht | 2.65 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | V0 |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 960 °C |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK08 |
| Verzegelbaar | nee |
| Draaimoment van de dekselschroef | 2.5 Nm |
| Bevestiging | buitenliggende bevestigingsogen |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 40 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902924455 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Douanetariefnummer | 85369095 |
| Materiaal onderbak | Duroplast |
|---|---|
| Materiaal deksel | Duroplast |
| Materiaal afdichting | Polyurethaan |
| Materiaal dekselschroef | Roestvast staal V2A |
| Klasse | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
buitenliggende set bevestigingsogen WKE 200 ABL
Set buitenliggende bevestigingsogen V2A
