Dit product is niet meer leverbaar!

Aftakdoos

WK 160-L

Artikelnummer: 41691201 | Afmetingen: 165 x 165 x 76 mm

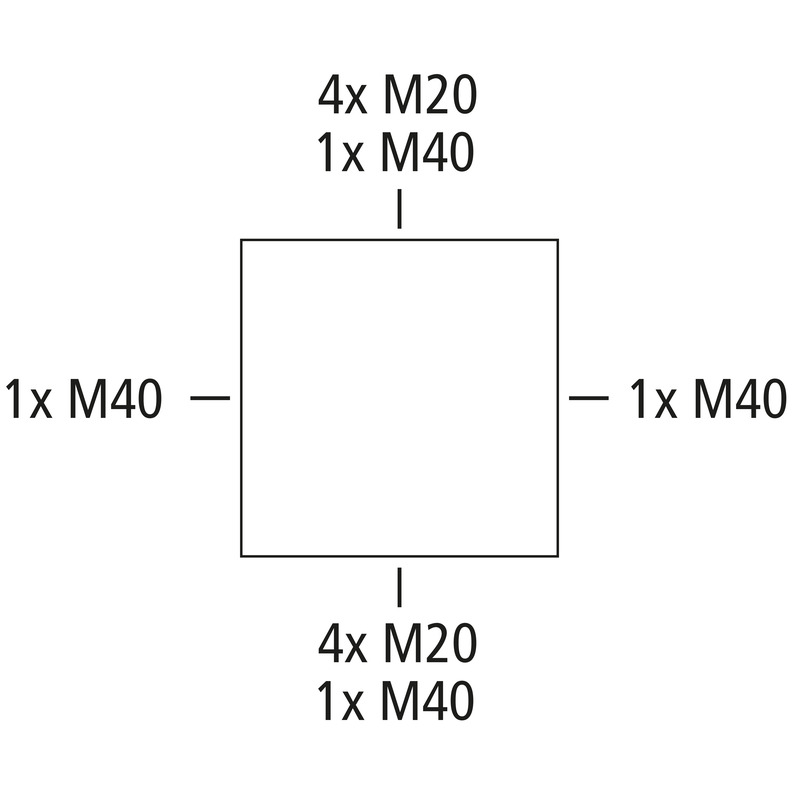

Aftakdoos, met beschermingsgraad IP54, nominale doorsnede 16 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M40, (12 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties

grijs, zonder klemmen

Meegeleverd toebehoren:
4 invoerwartels IP54 M40 afdichtbereik 17 - 30 mm, 1 afsluitdop M40, 1 verzegelset

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 16 mm²
Beschermingsklasse II
Beschermingsgraad IP54
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 165 mm
Lengte 165 mm
Hoogte 76 mm
Gewicht 0.704 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK05
Verzegelbaar nee
Draaimoment van de dekselschroef 1.8 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902040339
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Duroplast
Materiaal deksel Duroplast
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Staal

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (159 KB)

Maattekening

Maattekening pdf (104 KB)
Maattekening dxf (2 MB)
Maattekening dwg (437 KB)
Maattekening jpg (833 KB)

Certificaat

UKCA Toelichting EN pdf (49 KB)
CE Toelichting DE/EN/FR pdf (311 KB)

Toebehoren

Dit product is niet meer leverbaar!

klemblok WK 160 KLS-16²

  • Afmetingen : 38 x 120 x 32 mm
  • Artikelnummer: 46051601

5x16 mm², voor K3-, K4-EK-dozen



Verbindingsklem, Ui=400V / 690V
