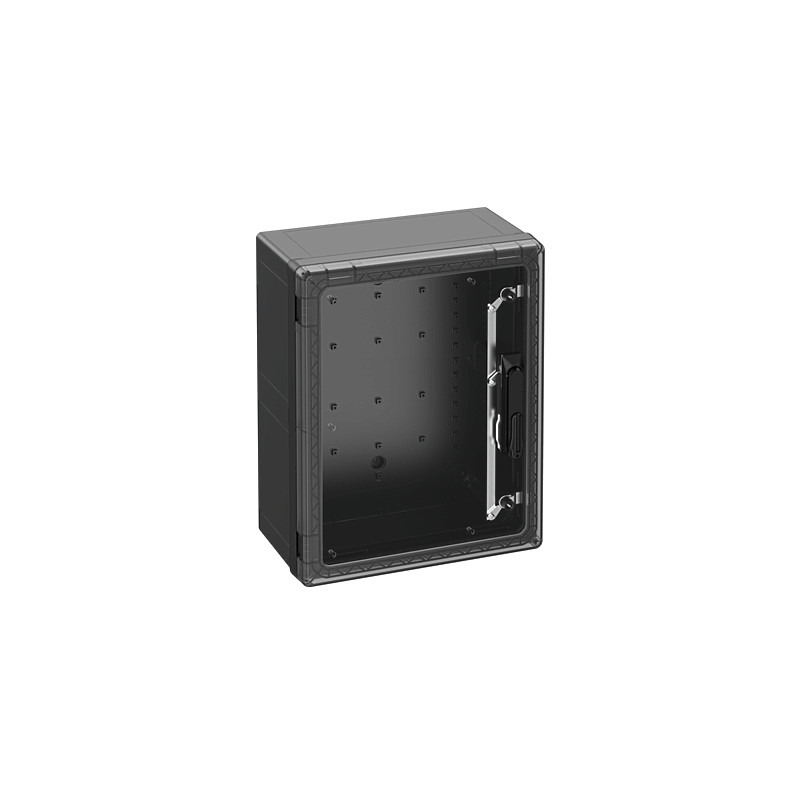

Lege behuizing met scharnierdeur
Artikelnummer: 76174501 | Afmetingen: 400 x 500 x 226 mm
Behuizing met deur, geschikt voor gebruik in industriële omgevingen en buiten. Kast en frame: glasvezelversterkt polycarbonaat, zwart, overeenkomstig RAL 9005, deur: polycarbonaat.
Draaihendel voor profiel halfcilinder conform DIN 18252
met transparante deur
| Doorslagspanning AC | 1000 V |
|---|---|
| Doorslagspanning DC | 1500 V |
| Beschermingsklasse | II |
| Beschermingsgraad | IP66/IP67/IP69 |
| Beluchting | nee |
| UL Type Rating | 4X, 12/12K |
| Kleur onderbak | zwart |
|---|---|
| Kleur deksel | transparant |
| Breedte | 400 mm |
|---|---|
| Lengte | 500 mm |
| Hoogte | 226 mm |
| Inwendige lengte | 471 mm |
| Inwendige breedte | 371 mm |
| Inwendige hoogte | 204 mm |
| Gewicht | 6.279 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Brandgedrag conform UL 50 / UL 746C | vergelijkbaar met 5VA |
| Ontvlambaarheidsklasse volgens UL94 | V2 |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 960 °C |
| Bevestigingstype | Wandmontage |
|---|---|
| Slagvastheid | IK09 |
| Verzegelbaar | ja |
| Flensvariant | nee |
| Koppelbaar | nee |
| Sluitsysteem | 2-punts, zwenkhendel |
| Met bevestigingspunten in het deksel | ja |
| Type bovendeel | Deur |
| Sluitgedeelte | zonder |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -35 °C |
| Omgevingstemperatuur max. | 80 °C |
| Omgevingstemperatuur 24 uur | 60 °C |
| plaats van de montage | onbeschermde buitenomgeving |
| EAN | 4013902679997 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Douanetariefnummer | 85389099 |
| Materiaal onderbak | Polycarbonaat, glasvezelversterkt |
|---|---|
| Materiaal deksel | Polycarbonaat |
| Materiaal invoer | niet relevant |
| Materiaal afdichting | Silicone |
| Materiaal dekselschroef | Polyamide, glasvezelversterkt |
| Klasse | UL-EU (EN 62208) |
|---|---|
| Klasse | UL-EU (EN 61439-1/-2) |
| Klasse | UL-EU (EN 61439-1/-3) |
| Klasse | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Klasse | DLG (ammoniakbestendigheid) |
| Klasse | DNV (klasse: schepen en offshore-installaties) |
| Maattekening | dxf (19 MB) |
|---|---|
| Maattekening | pdf (3 MB) |
| Maattekening | dwg (4 MB) |
| Maattekening | jpg (1 MB) |
