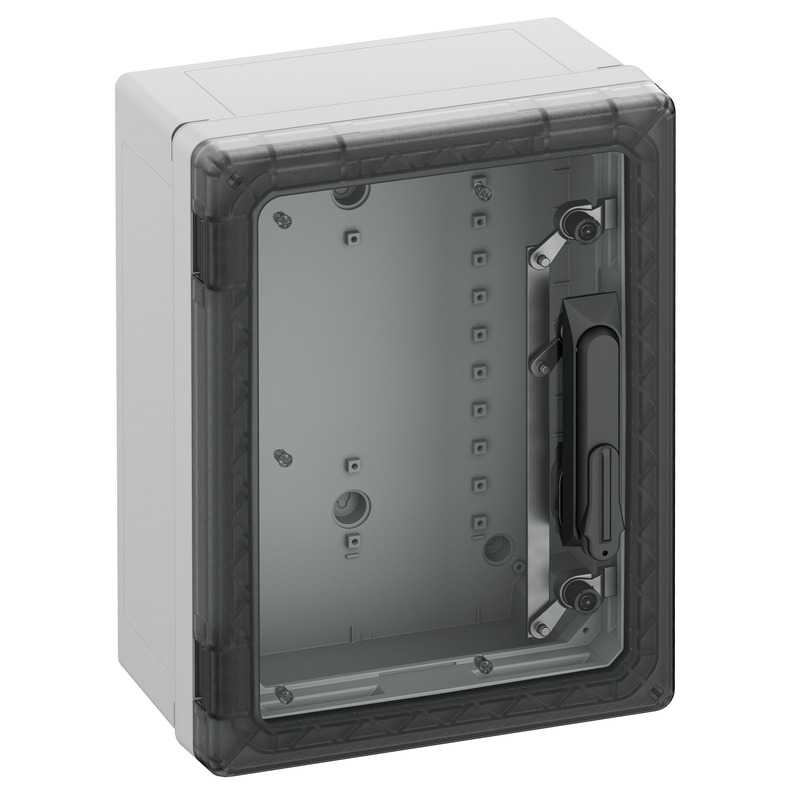

Lege behuizing met scharnierdeur
Artikelnummer: 72143401 | Afmetingen: 300 x 400 x 180 mm
Behuizing met deur, geschikt voor gebruik in industriële omgevingen en buiten. Kast en frame: glasvezelversterkt polycarbonaat, grijs, overeenkomstig RAL 7035, deur: polycarbonaat.
Draaihendel voor profiel halfcilinder conform DIN 18252
met transparante deur
| Doorslagspanning AC | 1000 V |
|---|---|
| Doorslagspanning DC | 1500 V |
| Beschermingsklasse | II |
| Beschermingsgraad | IP66/IP67/IP69 |
| Beluchting | nee |
| UL Type Rating | 4X, 12/12K |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | transparant |
| Breedte | 300 mm |
|---|---|
| Lengte | 400 mm |
| Hoogte | 180 mm |
| Inwendige lengte | 371 mm |
| Inwendige breedte | 271 mm |
| Inwendige hoogte | 158 mm |
| Gewicht | 3.405 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Brandgedrag conform UL 50 / UL 746C | vergelijkbaar met 5VA |
| Ontvlambaarheidsklasse volgens UL94 | V2 |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 960 °C |
| Bevestigingstype | Wandmontage |
|---|---|
| Slagvastheid | IK09 |
| Verzegelbaar | ja |
| Flensvariant | nee |
| Koppelbaar | nee |
| Sluitsysteem | 2-punts, zwenkhendel |
| Met bevestigingspunten in het deksel | ja |
| Type bovendeel | Deur |
| Sluitgedeelte | zonder |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -35 °C |
| Omgevingstemperatuur max. | 80 °C |
| Omgevingstemperatuur 24 uur | 60 °C |
| plaats van de montage | onbeschermde buitenomgeving |
| EAN | 4013902646050 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Douanetariefnummer | 85389099 |
| Materiaal onderbak | Polycarbonaat, glasvezelversterkt |
|---|---|
| Materiaal deksel | Polycarbonaat |
| Materiaal invoer | niet relevant |
| Materiaal afdichting | Silicone |
| Materiaal dekselschroef | Polyamide, glasvezelversterkt |
| Klasse | UL-EU (EN 62208) |
|---|---|
| Klasse | UL-EU (EN 61439-1/-2) |
| Klasse | UL-EU (EN 61439-1/-3) |
| Klasse | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Klasse | DLG (ammoniakbestendigheid) |
| Klasse | DNV (klasse: schepen en offshore-installaties) |
| Maattekening | pdf (3 MB) |
|---|---|
| Maattekening | dwg (3 MB) |
| Maattekening | dxf (16 MB) |
| Maattekening | jpg (1 MB) |
Profiel-halfcilinder voor GEOS-S behuizingen met deur, met draaihendel
slotgarnituur voor draaihendel GEOS-S SGA-DB/3
Profiel-halfcilinder voor GEOS-S behuizingen met deur, met draaihendel
Montageplaat van isolatiemateriaal, incl. bevestigingsschroeven, montage op de bodem van de kast,...
Montageplaat van plaatstaal, incl. bevestigingsschroeven, montage op de bodem van de kast, optionele...
DIN-rail conform DIN EN 60715, 35 mm breed, in hoogtes van 7,5 en 15 mm, incl....
DIN-rail conform DIN EN 60715, 35 mm breed, in hoogtes van 7,5 en 15 mm, incl....
Montagehouder set, voor montage van DIN-rails 35 x 7,5 mm en montageplaten in verschillende hoogtes...
Montagehouder set universeel, voor montage van DIN-rails GEOS NS 35-200 tot -400 in verschillende...
Scheidingswand van isolatiemateriaal voor behuizingen met deur incl. houder, voor onderverdeling van...
Scheidingswand van isolatiemateriaal voor behuizingen met deur incl. houder, voor onderverdeling van...
Binnendeur van isolatiemateriaal, inbouw in GEOS behuizingen met deur, incl. bevestigingsmateriaal...
Aanraakbeveiliging voor de montage in het frame van GEOS behuizingen met deur zonder gereedschap,...
Aanraakbeveiliging voor de montage in het frame van GEOS behuizingen met deur zonder gereedschap,...
Aanraakbeveiliging voor de montage in het frame van GEOS behuizingen met deur zonder gereedschap,...
Inbouwplaat van isolatiemateriaal voor de deur van GEOS-S behuizingen, incl. bevestigingsschroeven,...
Buitenliggende bevestigingsogen set van kunststof, montage in een hoek van 0°, 45° of 90° mogelijk,...
Buitenliggende bevestigingsogen set van kunststof, montage in een hoek van 0°, 45° of 90° mogelijk,...
buitenliggende bevestigingsogen GEOS ABL-10/ES
Set buitenliggende bevestigingsogen van RVS V4A, montage in een hoek 0° of 90° mogelijk, set = 4...
buitenliggende bevestigingsogen GEOS ABL-40/ES
Set buitenliggende bevestigingsogen van RVS V4A, montage in een hoek 0° of 90° mogelijk, set = 4...
Mast montage set van thermisch verzinkt staal, set = 2 stuks
Mast montage set van thermisch verzinkt staal, set = 2 stuks
Schroefklemmen set van RVS V2A, met mast montage set GEOS MSS te gebruiken, set = 2 stuks
Schroefklemmen set van RVS V2A, met mast montage set GEOS MSS te gebruiken, set = 2 stuks
Schroefklemmen set van RVS V2A, met mast montage set GEOS MSS te gebruiken, set = 2 stuks
Designplaat van RVS V2A, 1 stuk
Montageplaat van isolatiemateriaal, incl. bevestigingsschroeven, montage op de bodem van de kast,...
Montageplaat van plaatstaal, incl. bevestigingsschroeven, montage op de bodem van de kast, optionele...
DIN-rail conform DIN EN 60715, 35 mm breed, in hoogtes van 7,5 en 15 mm, incl....
DIN-rail conform DIN EN 60715, 35 mm breed, in hoogtes van 7,5 en 15 mm, incl....
DIN-rail conform DIN EN 60715, 35 mm breed, incl. bevestigingsschroeven, montage op GEOS...
DIN-rail conform DIN EN 60715, 35 mm breed, incl. bevestigingsschroeven, montage op GEOS...
Draagframe met DIN-rails, 35 mm breed, 7,5 of 15 mm hoog, incl. bevestigingsschroeven, montage op de...
Draagframe met DIN-rails, 35 mm breed, 7,5 of 15 mm hoog, incl. bevestigingsschroeven, montage op de...
Montagehouder set voor montage van DIN-rails 35 x 15 mm en montageplaten in verschillende hoogtes...
Inbouwplaat van isolatiemateriaal voor het frame van GEOS behuizingen met deur, incl....
Dekselschroeven set voor behuizing met deur
Snelsluitschroeven set voor behuizing met deur
Deurvergrendeling ter vergrendeling van de geopende deur in twee mogelijke posities
Binnenverlichting set voor de verlichting van de binnenkant van GEOS-S behuizingen met deur....
Voedingseenheid voor montage op DIN-rail NS35, ingangsspanning 85V tot 264 V AC, uitgangsspanning...
BEL Air set beluchtingselementen om condensvorming in de behuizingen te voorkomen. Voor de verticale...
Gatenfrees voor hand- en kolomboormachines, hoogwaardige industriële uitvoering met hardmetalen...
Gatenfrees voor hand- en kolomboormachines, hoogwaardige industriële uitvoering met hardmetalen...
Gatenfrees voor hand- en kolomboormachines, hoogwaardige industriële uitvoering met hardmetalen...
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, max. vier kabelinvoeringen...
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Kabelwartel, IP68/IP69*, met trekontlasting, lange draad, M_ x 1,5 mm, zonder contramoer, polyamide,...
Kabelwartel, IP68/IP69*, met trekontlasting, lange draad, M_ x 1,5 mm, zonder contramoer, polyamide,...
Kabelwartel, IP68/IP69*, met trekontlasting, lange draad, M_ x 1,5 mm, zonder contramoer, polyamide,...
Kabelwartel, IP68/IP69*, met trekontlasting, lange draad, M_ x 1,5 mm, zonder contramoer, polyamide,...
Kabelwartel, IP68/IP69*, met trekontlasting, lange draad, M_ x 1,5 mm, zonder contramoer, polyamide,...
Kabelwartel, IP68/IP69*, met trekontlasting, lange draad, M_ x 1,5 mm, zonder contramoer, polyamide,...
Kabelwartel, IP68/IP69*, met trekontlasting, lange draad, M_ x 1,5 mm, zonder contramoer, polyamide,...
Kabelwartel, IP68/IP69*, met trekontlasting, lange aansluitschroefdraad, M_ x 1,5 mm, met...
Kabelwartel, IP68/IP69*, met trekontlasting, lange aansluitschroefdraad, M_ x 1,5 mm, met...
Kabelwartel, IP68/IP69*, met trekontlasting, lange aansluitschroefdraad, M_ x 1,5 mm, met...
Kabelwartel, IP68/IP69*, met trekontlasting, lange aansluitschroefdraad, M_ x 1,5 mm, met...
Kabelwartel, IP68/IP69*, met trekontlasting, lange aansluitschroefdraad, M_ x 1,5 mm, met...
Kabelwartel, IP68/IP69*, met trekontlasting, lange aansluitschroefdraad, M_ x 1,5 mm, met...
Kabelwartel, IP68/IP69*, met trekontlasting, lange aansluitschroefdraad, M_ x 1,5 mm, met...
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...
| CAD-tekeningen | 3D-CAD-tekeningen downloaden |
|---|
Login op mijnSpelsberg om de bestekteksten te downloaden. mySpelsberg Inloggen

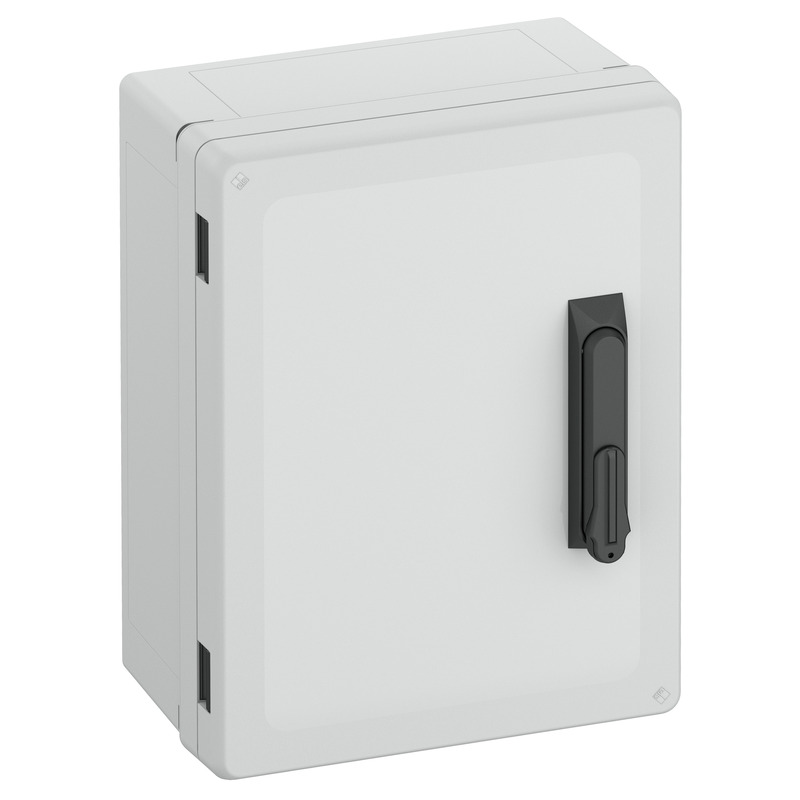

Lege behuizing met scharnierdeur GEOS-S 3040-18-o/SH
