Met de twee varianten van de Drillbox uit onze serie IBTronic XL kunnen architecten, projectontwikkelaars en aannemers flexibel reageren wanneer installatieplannen voor verlichting wijzigen.
Spelsberg levert de IBTronic XL Drillbox en de IBTronic XL Drillbox 150.

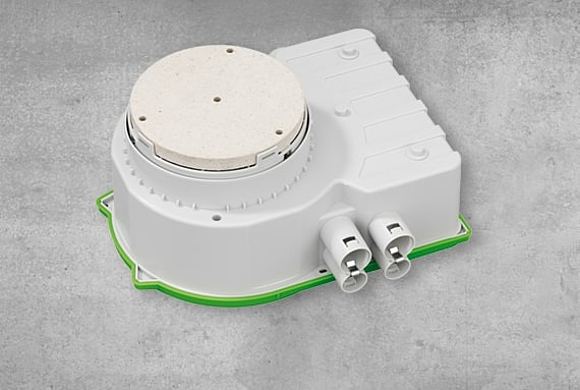

De Drillbox 150 beschikt over een Fermacellplaat die na installatie tot 100 mm geopend kan worden. Daardoor is het zonder problemen mogelijk achteraf grotere lampen in te bouwen. De installatie is net zo eenvoudig en betrouwbaar als bij de IBTronic XL, met als enige verschil dat deze achteraf wordt uitgevoerd met een kerngatboor en toch zorgt voor een strak resultaat. Met een inbouwhoogte tot 110 mm en een maximaal lampvermogen van 50W is de Drillbox 150 zo ontworpen dat hij bij minimale afmetingen voldoende ruimte biedt om de installatie comfortabel te kunnen uitvoeren.

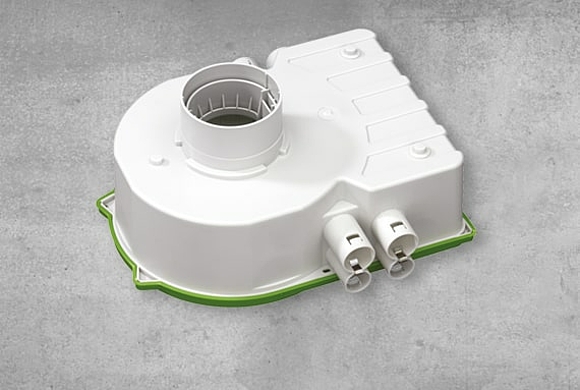

De Drillbox is ontworpen voor downspots. Montage is bijzonder eenvoudig, omdat de hier benodigde boring van 82 mm zonder problemen kan worden uitgevoerd met een geschikte boormachine.
De opening in het plafond is bovendien voldoende voor het plaatsen van een trafo zonder noemenswaardige gevolgen voor de statische eigenschappen. Net als zijn grote broer, de Drillbox 150, beschikt ook de Drillbox over 8 geïntegreerde buisinvoeringen met uitbreekbare membraaninvoeringen, die geschikt zijn voor zowel voor gladde als flexibele buis in formaat M20 en M25. De geïntegreerde trekontlastingen en buisstoppers zorgen voor betrouwbare installatie van de buizen en eenvoudige doorbedrading. Met een plafondopening van 76 mm doorsnee worden de borgveren van de verlichtingsarmatuur in een tweedelige adapter geborgd. Tot slot wordt de verlichtingsarmatuur in de behuizing geschoven tot de afdekring van de lamp (85 mm) vlak met het plafond afsluit.
De universele inbouwdozen voor achteraf montage en installatie in prefab plafonds met een dikte van 45 en 70 mm zijn geschikt voor het inbouwen van laagvolt-, hoogvolt- en LED spots, evenals luidsprekers.
Met een centreerboor wordt de positie van de armatuur bepaald. Voor de Drillbox 150 wordt de kerngatboring vervolgens van bovenaf in het prefab plafond uitgevoerd. Bij de Drillbox geldt het advies om het gat handmatig van onderaf te boren om afbrokkelen te voorkomen.
In de volgende stap worden de inbouwbehuizingen voor verlichtingsarmaturen op het prefab plafond bevestigd met behulp van deuvels. Daarna kunnen de leidingen worden aangelegd.
Via maximaal acht geïntegreerde buisinvoeringen voor gladde en flexibele buis kunnen de behuizingen onderling worden verbonden. Geïntegreerde buisstoppers en trekontlastingen waarborgen betrouwbare verwerking ook tijdens het betonneren. Kabels kunnen worden ingevoerd via uitbreekbare membranen; dit wordt boven het prefab plafond uitgevoerd. Beide types IBTronic XL Drillbox zijn geschikt voor installatie van VDE-gekeurde armaturen conform DIN EN 60598 evenals met F- of MM-markering voor een lampvermogen van maximaal 50 Watt.
Geen van beide varianten vereist extra bekisting of een steunconstructie bij installatie achteraf en aansluitende betonnering, en dus is er geen extra materiaal nodig op de bouwlocatie.
