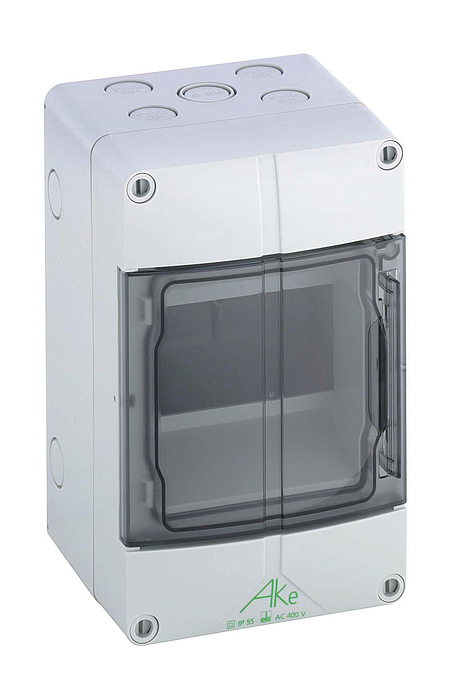

Kleinverteiler AKe 05-L (73560501) AKe: Spelsberg

Modulaire verdeler

AKe 05-L

Artikelnummer: 73560501 | Afmetingen: 125 x 200 x 122 mm

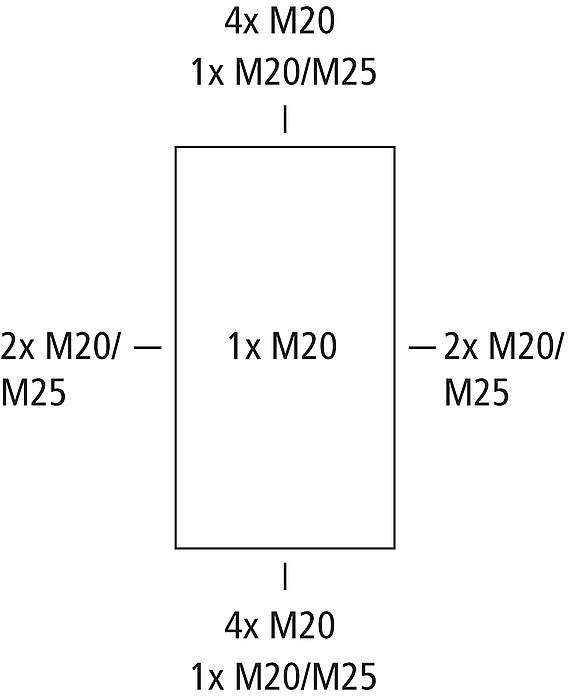

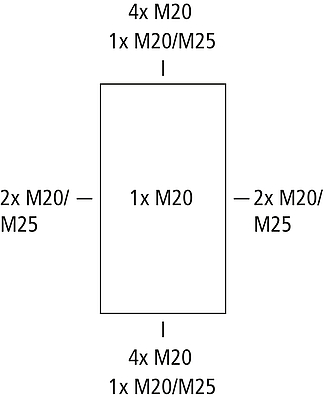

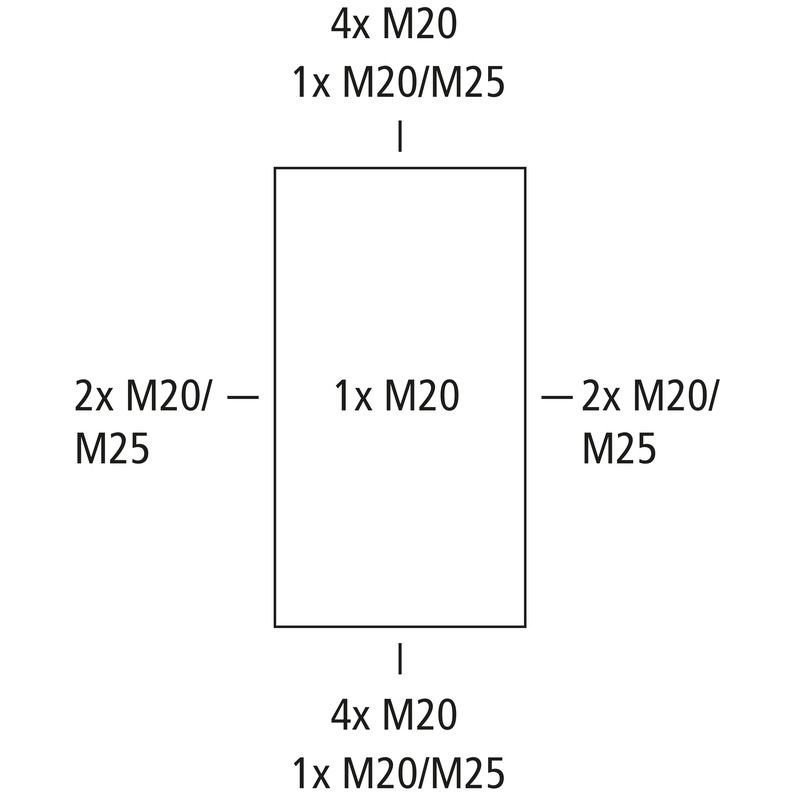

Modulaire verdeler, met beschermingsgraad IP55, 1 rij, 5 beschikbare modules, nominale bedrijfsspanning: 400V AC, nominale isolatiespanning: 690V AC, 690V DC, aan de boven- en onderzijde metrische voorstansingen voor universele kabelinvoeringen met kabelwartels, dubbele membraaninvoeringen en / of snijnippels, voor standaard binneninstallaties

Zonder PE/N-klemrail

Meegeleverd toebehoren:
Snijnippel: 4x M20, 1x M25, afsluitdop, afdek- en etiketteerstrook

Highlights

Veilig - door de hoge beschermingsgraat IP65 en de robuuste, halogeenvrije uitvoering is ook bij barre industriële omgevingsomstandigheden een veilige werking gewaarborgd



Elektrische eigenschappen

Nominale bedrijfsspanning AC 400 V
Doorslagspanning AC 690 V
Doorslagspanning DC 690 V
Beschermingsklasse II
Beschermingsgraad IP55
Aantal N-potentialen 1
Aantal rijen 1
Aantal modules 5
Aantal modules per rij 5

Kleuren

Kleur onderbak grijs

Afmetingen

Breedte 125 mm
Lengte 200 mm
Hoogte 122 mm
Inwendige hoogte 95 mm
Gewicht 0.5342 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C

Mechanische eigenschappen

Bevestigingstype Opbouw
Slagvastheid IK07
Verzegelbaar ja
Koppelbaar ja

Omgevingscondities

Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902911714
Packing Unit Code C62
ETIM Class EC000214
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polystyreen
Materiaal deksel Polystyreen
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt
Materiaal klapvenster Polycarbonaat

Gegevensblad downloaden

Gegevensblad downloaden

Tekstlabels

Tekstlabels pdf (124 KB)

Maattekening

Maattekening pdf (208 KB)
Maattekening dxf (4 MB)
Maattekening dwg (773 KB)
Maattekening jpg (944 KB)

Certificaat

CE Toelichting DE/EN/FR pdf (81 KB)
UKCA Toelichting EN pdf (48 KB)

Toebehoren

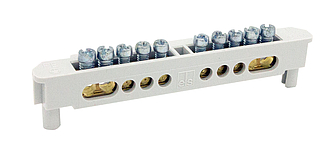

klemrail AK 05 PEN-S

  • Afmetingen : 103 x 26 x 13 mm
  • Artikelnummer: 79020501

PE- en N-klem met elk 2 klempunten 16mm² en 3 klempunten 6mm²



PE/N-klemrail, voor de inbouw in AK/AKi Compact modulaire verdelers als extra klemmen of als...



Klapvenster AK KF 05

  • Afmetingen : 118,2 x 123,2 x 20,3 mm
  • Artikelnummer: 73540005

AK 05/AKi 05/STV5xx



Klapvenster als vervangingsonderdeel voor AK/Aki Compact modulaire verdeler
