Kleinkabelhausanschlusskasten SVi H 21R-g (59302301) Aansluiting op het net t/m 4,6kVA: Spelsberg

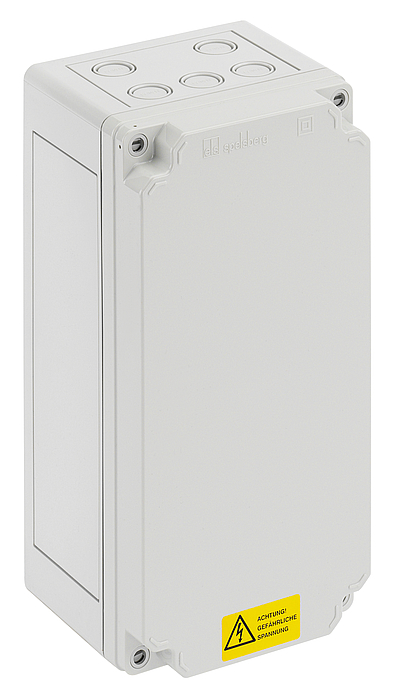

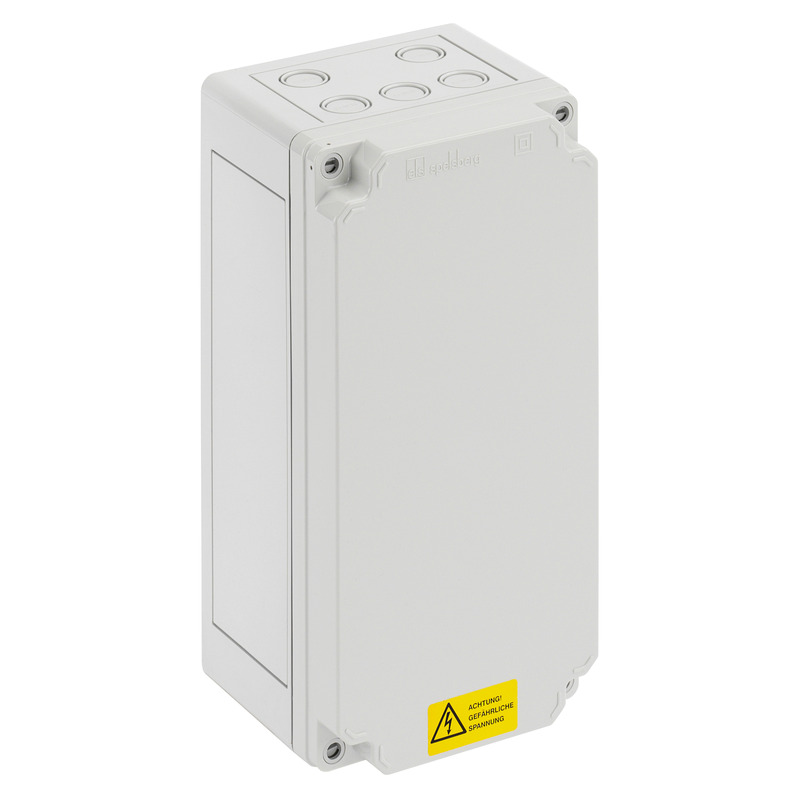

Netaansluitkast

SVi H 21R-g

Artikelnummer: 59302301 | Afmetingen: 150 x 300 x 137 mm

Netaansluitkast, voor 230 V draaistroom net (L1-L2-PE), In=25 A, Imax=63 A, voorzien van: 2 x NH00 zekeringselement, 1 x PE-klem, ruimte voor 2 aders,
aansluitklemmen voeding: kooiklem (6 - 50 mm² CU, 10 - 50 mm² AL),
aansluitklemmen uitgang: aansluitklem (2x 2,5-50mm² CU)

deksel grijs

Elektrische eigenschappen

Nominale bedrijfsspanning AC 400 V
Beschermingsklasse II
Beschermingsgraad IP54
UL Type Rating g.g.

Afmetingen

Breedte 150 mm
Lengte 300 mm
Hoogte 137 mm
Gewicht 3.4137 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Bevestigingstype Opbouw
Slagvastheid IK07

Omgevingscondities

Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902369980
Packing Unit Code CT
ETIM Class EC000248
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Kunststof

Certificaten

Klasse VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
Klasse VDE (DIN 0660-505)

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening pdf (602 KB)
Maattekening dxf (6 MB)
Maattekening dwg (1 MB)
Maattekening jpg (1 MB)

Certificaat

VDE Certificaat DE/EN pdf (665 KB)
UKCA Toelichting EN pdf (48 KB)
VDE Certificaat DE/EN pdf (682 KB)
CE Toelichting DE/EN/FR pdf (310 KB)

CAD-tekeningen

CAD-tekeningen 3D-CAD-tekeningen downloaden

Uw verzoek

Uw gegevens

Bedrijfsgegevens

CAD-formaat

Bestekteksten

Vergelijkbare producten

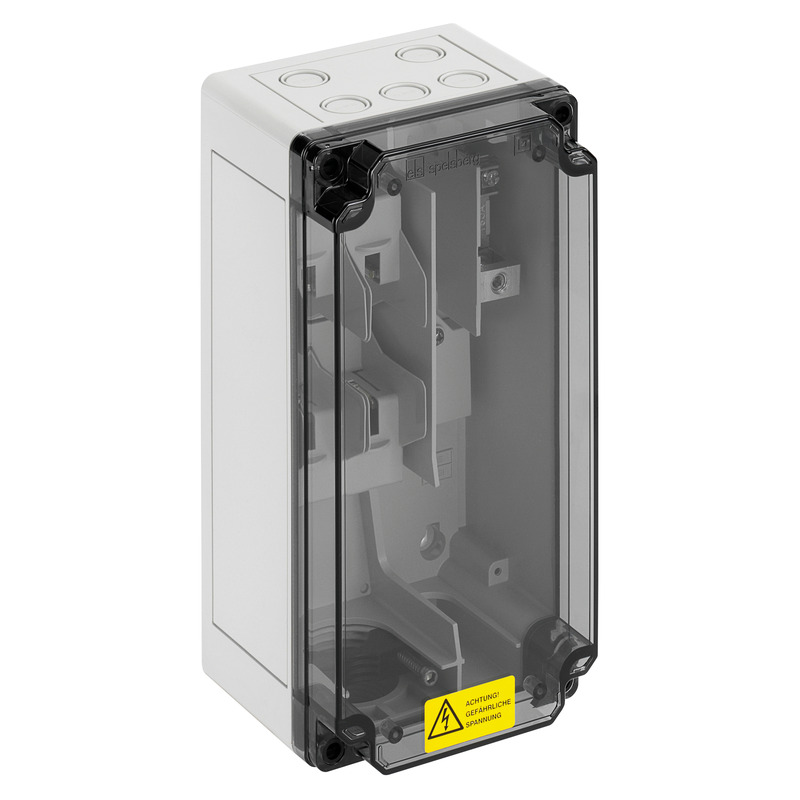

Netaansluitkast SVi H 21R-t

  • Afmetingen : 150 x 300 x 137 mm
  • Artikelnummer: 59302101

deksel transparant



Netaansluitkast, voor 230 V draaistroom net (L1-L2-PE), In=25 A, Imax=63 A, voorzien van: 2 x NH00...
