Aftakdoos
Artikelnummer: 87091001 | Afmetingen: 300 x 450 x 132 mm

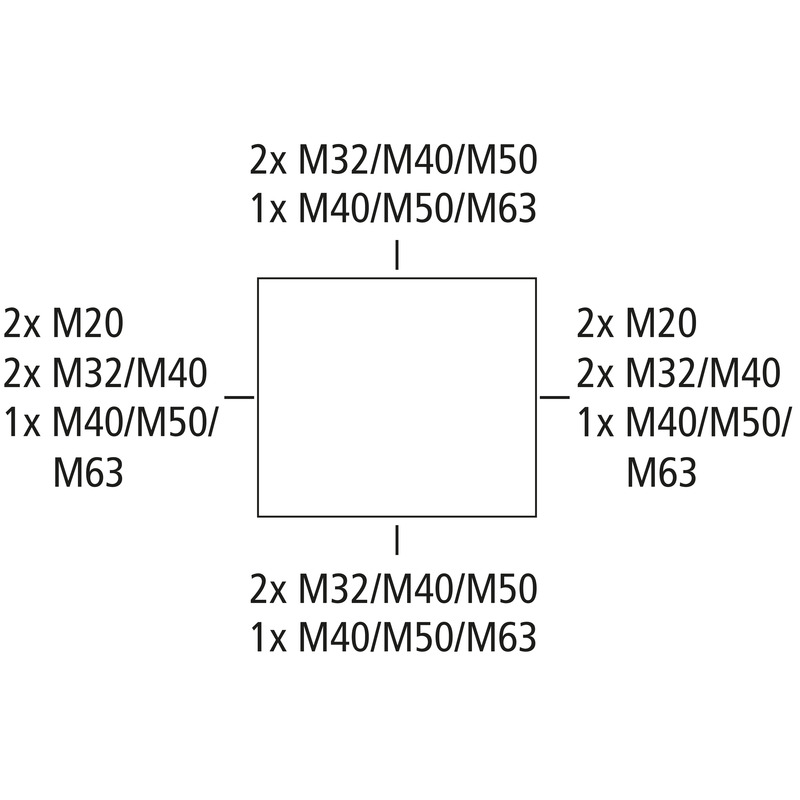

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 70 mm², Ui=690V AC, uitbreekmembranen, M20/M32/M40/M50/M63, (16 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties
grijs, zonder klemmen
Meegeleverd toebehoren:
3 wurgnippels met contramoer IP54 M63 afdichtbereik 24 - 43 mm
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 70 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP54/IP65 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 300 mm |
|---|---|
| Lengte | 450 mm |
| Hoogte | 132 mm |
| Gewicht | 1.98 kg |
| uv-bestendig | nee |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | HB |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 650 °C |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK07 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1 Nm |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 40 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | Binnen |
| EAN | 4013902111190 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Douanetariefnummer | 85389099 |
| Materiaal onderbak | Polystyreen |
|---|---|
| Materiaal deksel | Polystyreen |
| Materiaal dekselschroef | Polyamide, glasvezelversterkt |
