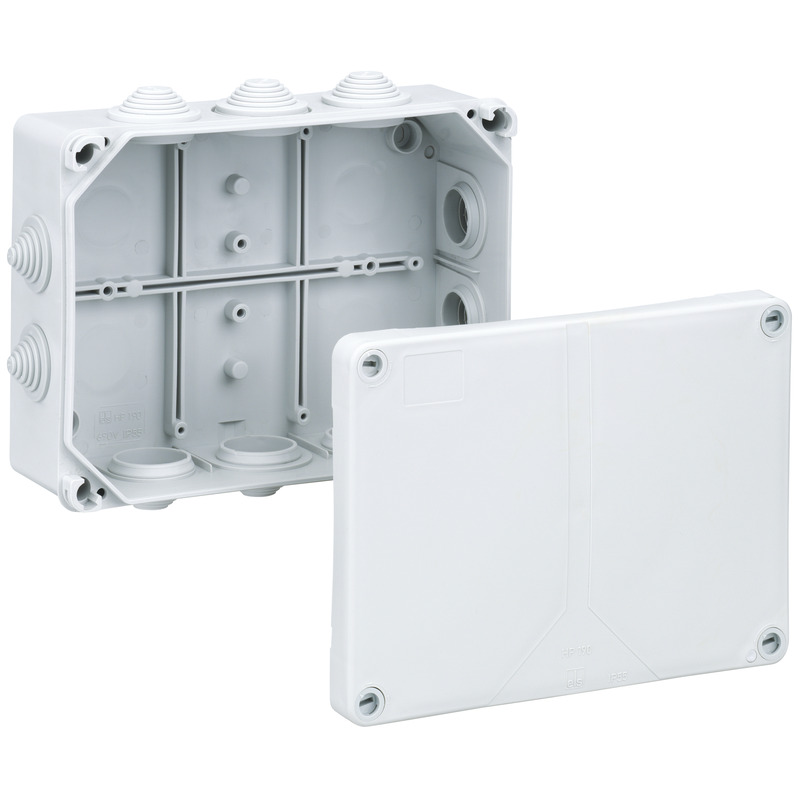

HP 190-L HP 190-L

Aftakdoos

HP 190-L

Artikelnummer: 32699001 | Afmetingen: 199 x 149 x 77 mm

Aftakdoos, met beschermingsgraad IP55, nominale doorsnede 16 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), snijnippel, M25/M32/M40, afdichtingsbereik 13 - 26,5 mm, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties

grijs, zonder klemmen

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 16 mm²
Beschermingsklasse II
Beschermingsgraad IP55
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 199 mm
Lengte 149 mm
Hoogte 77 mm
Inwendige lengte 140 mm
Inwendige breedte 190 mm
Inwendige hoogte 70 mm
Gewicht 0.31 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij nee

Mechanische eigenschappen

Voor afdichtbereik min. 13 mm
Voor afdichtbereik max. 26.5 mm
Bevestigingstype Wand-/plafondmontage
Slagvastheid IK07
Verzegelbaar nee
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902940073
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polypropyleen
Materiaal deksel Polypropyleen

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (550 KB)

Maattekening

Maattekening pdf (1 MB)
Maattekening dwg (2 MB)
Maattekening dxf (8 MB)

Certificaat

UKCA Toelichting EN pdf (48 KB)
CE Toelichting DE/EN/PL pdf (311 KB)
VDE Certificaat DE/EN pdf (606 KB)
CE Toelichting DE/EN/FR pdf (218 KB)

Toebehoren

combiset - KS M25

combiset KS M25

  • Afmetingen : 36 x 32 x 27 mm
  • Artikelnummer: 19202501

Schroefdraadlengte 19 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
combiset - KS M25-gro

combiset KS M25-gro

  • Afmetingen : 36 x 32 x 22 mm
  • Artikelnummer: 19202601

Schroefdraadlengte 22 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details

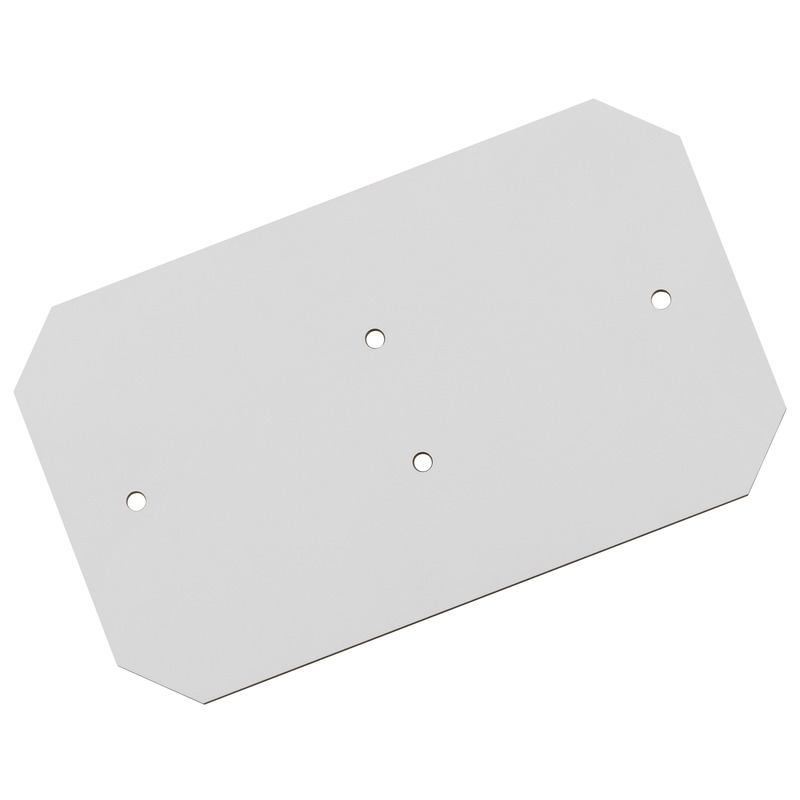

montageplaat - TK MPI-1811

montageplaat TK MPI-1811

  • Afmetingen : 150 x 90 x 2,5 mm
  • Artikelnummer: 19500601

TK PS / TK PC 1811



Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, incl. bevestigingsschroeven,...



Favorietenlijst
Details

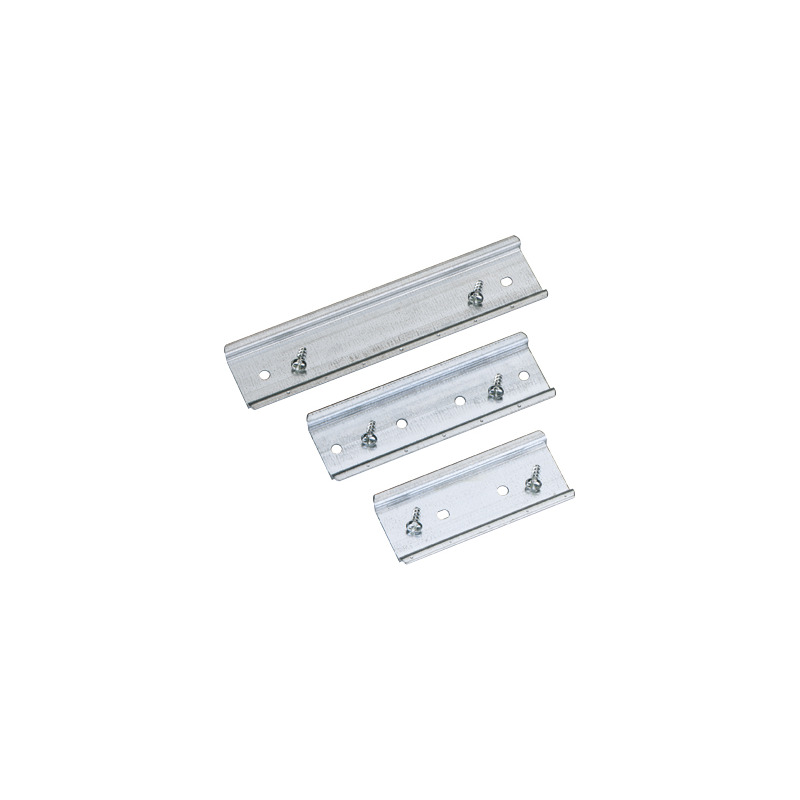

DIN-rail - NS 35-106

DIN-rail NS 35-106

  • Afmetingen : 35 x 106,0 x 7,5 mm
  • Artikelnummer: 19810601

voor TK 1309, TK 1313 en Abox/Abox-i 100, lengte 106 mm



DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven



Favorietenlijst
Details

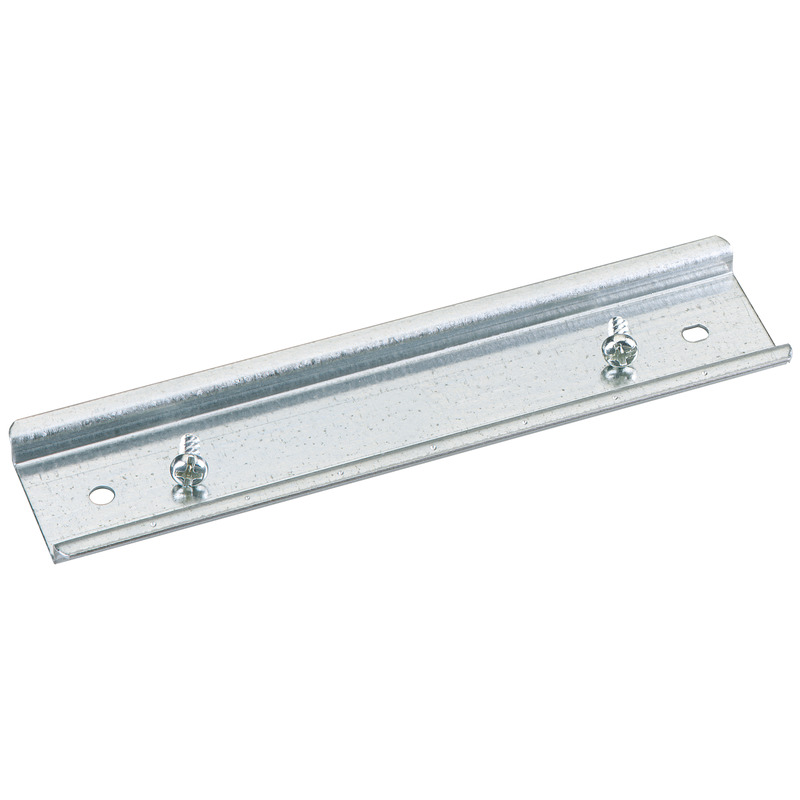

DIN-rail - NS 35-144

DIN-rail NS 35-144

  • Afmetingen : 35 x 144,0 x 7,5 mm
  • Artikelnummer: 19814401

TK PS/PC 1809/1811/1813/1818/2518



DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven



Favorietenlijst
Details

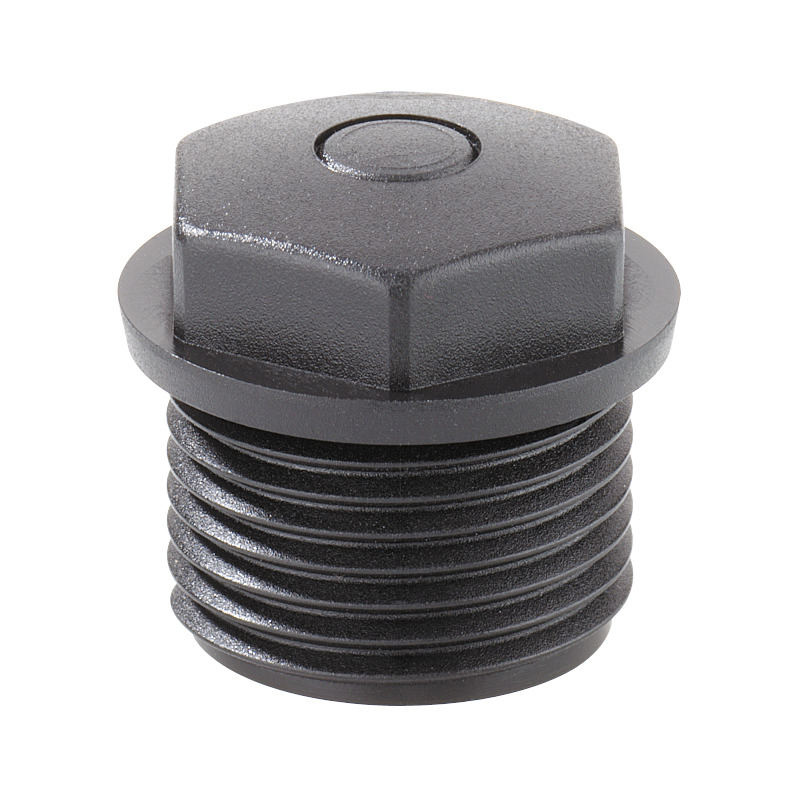

Wurgnippel - WST M25/sw

Wurgnippel WST M25/sw

  • Afmetingen : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20302501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, zwart



Favorietenlijst
Details
Wurgnippel - WST M25

Wurgnippel WST M25

  • Afmetingen : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20342501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details

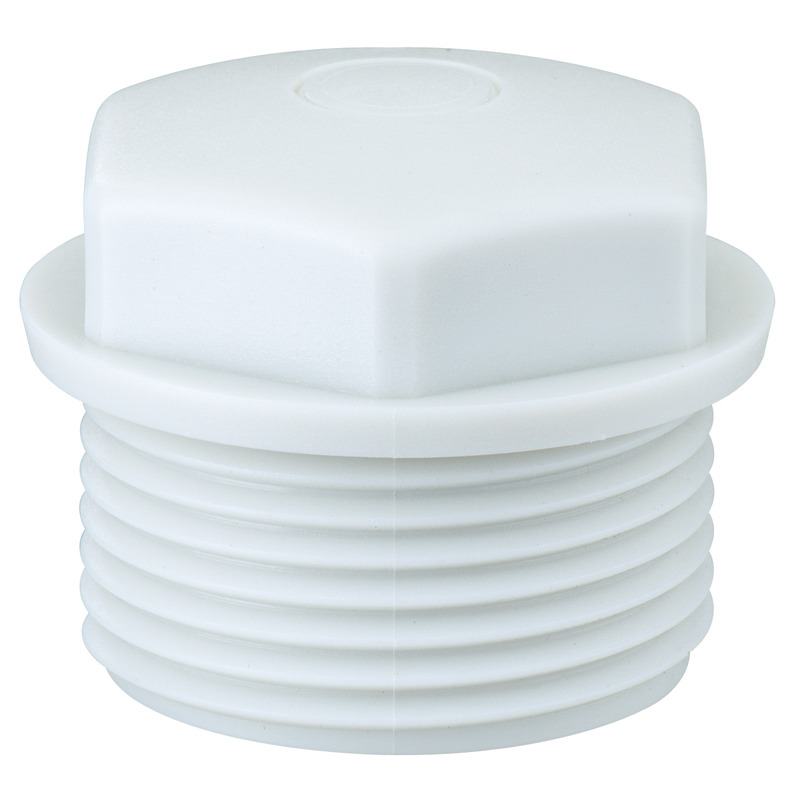

Wurgnippel - WST M40

Wurgnippel WST M40

  • Afmetingen : 45,8 x 45,8 x 28 mm
  • Artikelnummer: 20344001

Afdichtingsbereik 17 - 24 mm, Schroefdraadlengte 14 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details

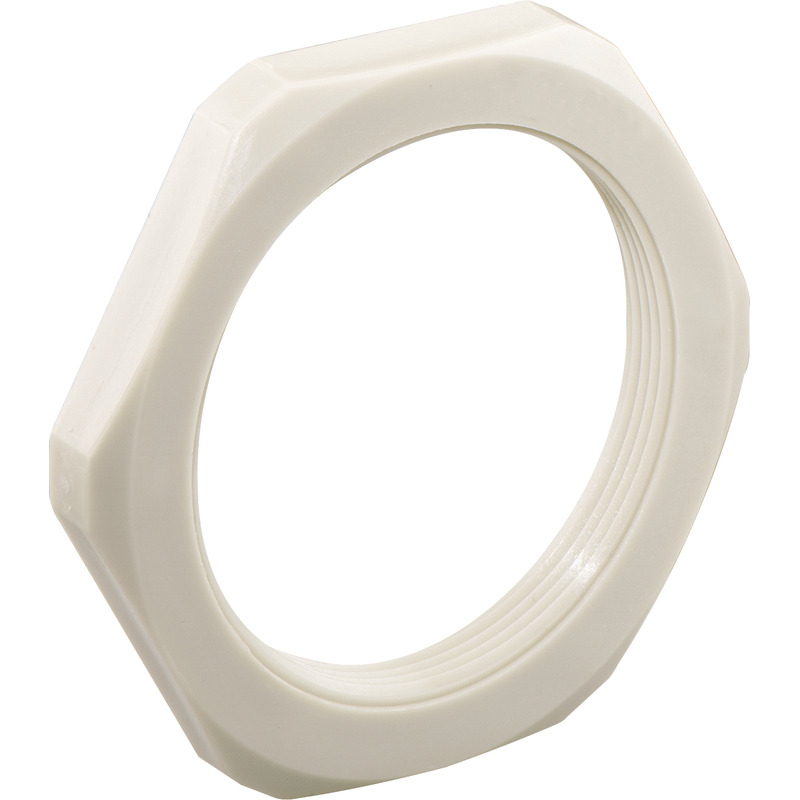

contramoer - GMU PA M25

contramoer GMU PA M25

  • Afmetingen : 36 x 36 x 6 mm
  • Artikelnummer: 20842501

schroefdraad M25x1,5



Contramoer voor metrische wurgnippels en kabelwartels, polyamide



Favorietenlijst
Details
contramoer - GMU PA M40

contramoer GMU PA M40

  • Afmetingen : 56 x 56 x 7 mm
  • Artikelnummer: 20844001

schroefdraad M40x1,5



Contramoer voor metrische wurgnippels en kabelwartels, polyamide



Favorietenlijst
Details

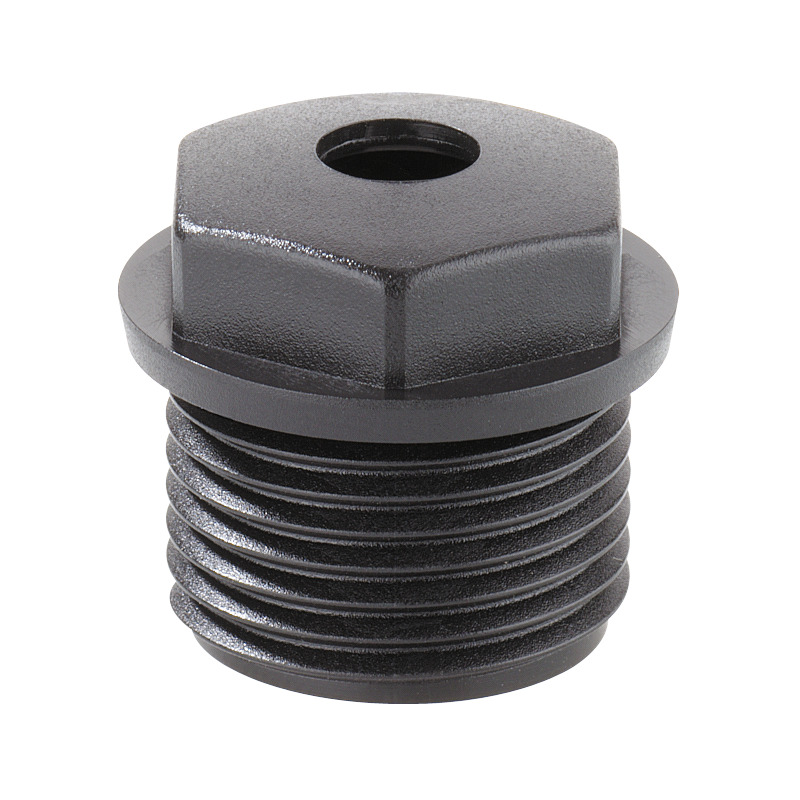

wurgnippel - WNI M25/sw

wurgnippel WNI M25/sw

  • Afmetingen : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21302501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, zwart



Favorietenlijst
Details

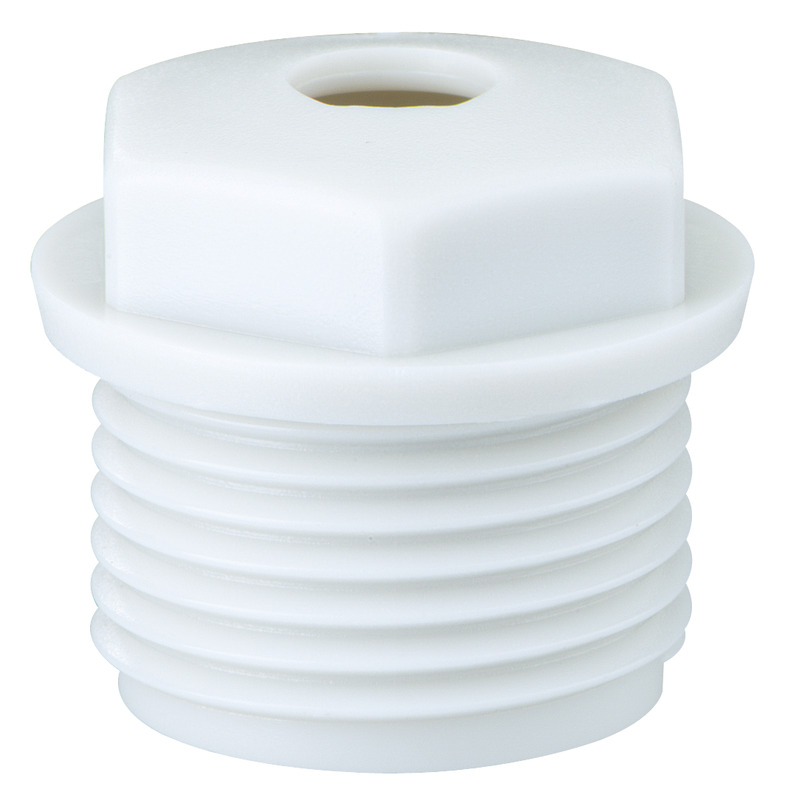

wurgnippel - WNI M25

wurgnippel WNI M25

  • Afmetingen : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21342501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs



Favorietenlijst
Details
snijnippel - SNI M25

snijnippel SNI M25

  • Afmetingen : 30 x 30 x 19 mm
  • Artikelnummer: 21642501

Afdichtingsbereik 5 - 21 mm



Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...



Favorietenlijst
Details

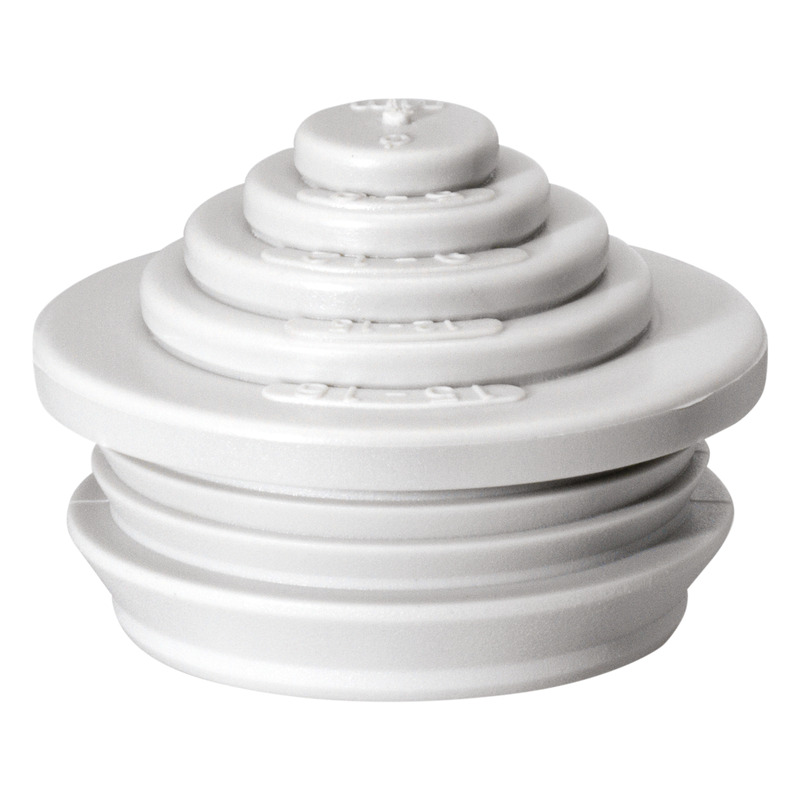

snijnippel - SNI M40

snijnippel SNI M40

  • Afmetingen : 45 x 45 x 24 mm
  • Artikelnummer: 21644001

Afdichtingsbereik 14 - 54 mm



Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...



Favorietenlijst
Details
kabelwartel - KVR M25-MGM/sw

kabelwartel KVR M25-MGM/sw

  • Afmetingen : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22702501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M40-MGM/sw

kabelwartel KVR M40-MGM/sw

  • Afmetingen : 50 x 50 x 54 mm
  • Artikelnummer: 22704001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M25-MGM

kabelwartel KVR M25-MGM

  • Afmetingen : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M40-MGM

kabelwartel KVR M40-MGM

  • Afmetingen : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details

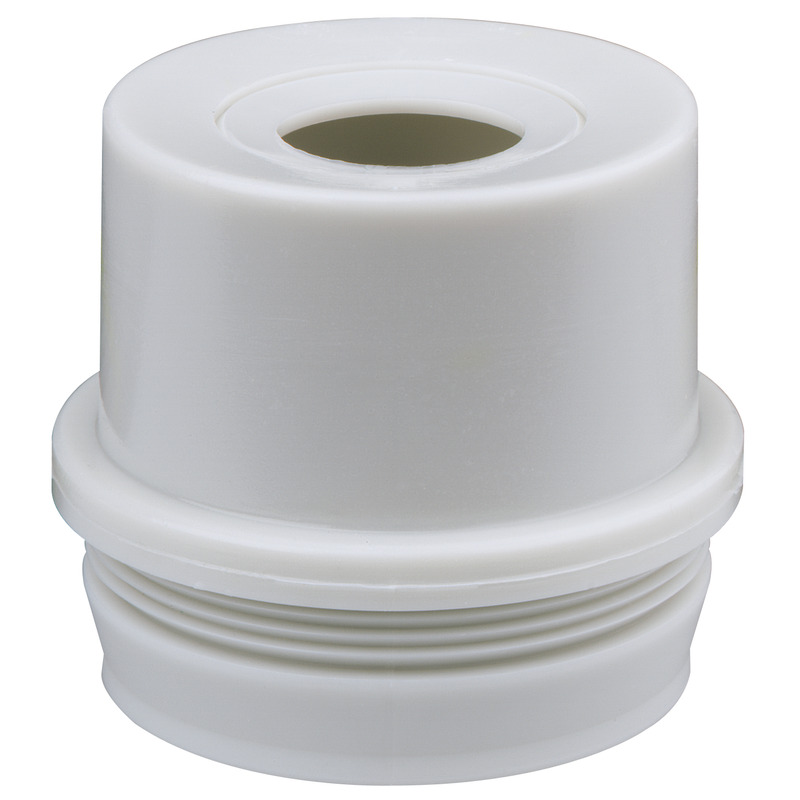

invoerwartel - AST M25

invoerwartel AST M25

  • Afmetingen : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Afdichtingsbereik 9 - 18,5 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details

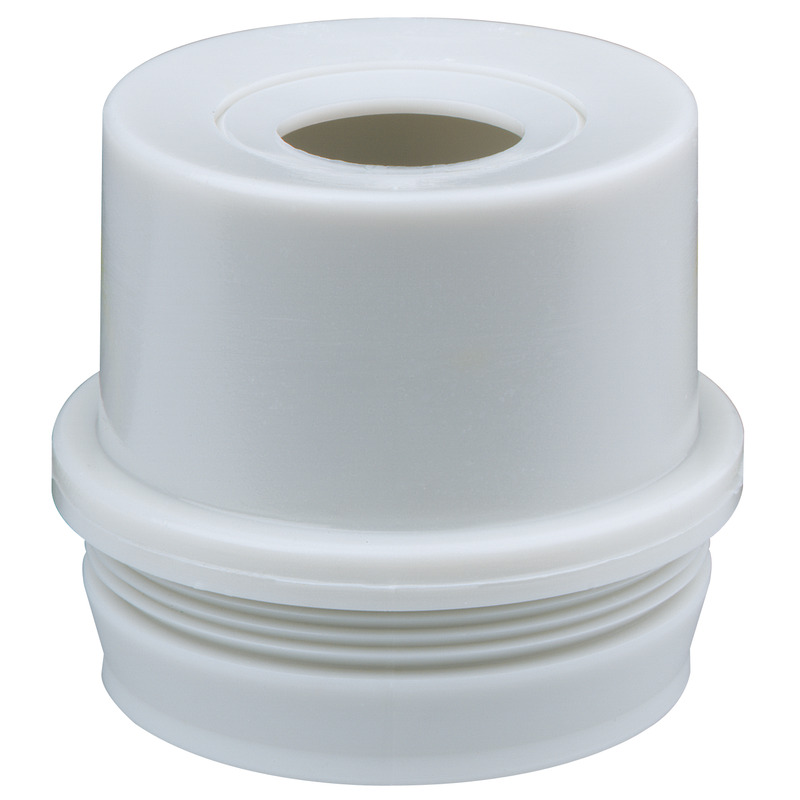

invoerwartel - AST M40

invoerwartel AST M40

  • Afmetingen : 46,5 x 46,5 x 25,6 mm
  • Artikelnummer: 23044001

Afdichtingsbereik 17 - 30 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
Dit product is niet meer leverbaar!

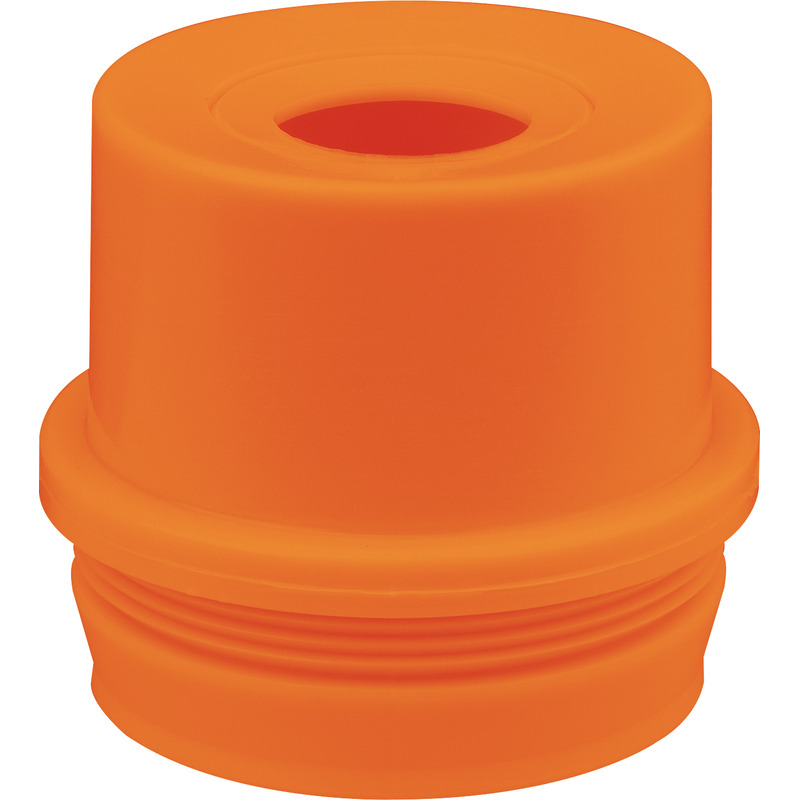

invoerwartel - AST M25/or

invoerwartel AST M25/or

  • Artikelnummer: 23062501

Afdichtingsbereik 9 - 18 mm



Invoerwartel IP54, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
Dit product is niet meer leverbaar!
invoerwartel - AST M40/or

invoerwartel AST M40/or

  • Artikelnummer: 23064001

Afdichtingsbereik 17 - 30 mm



Invoerwartel IP54, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details

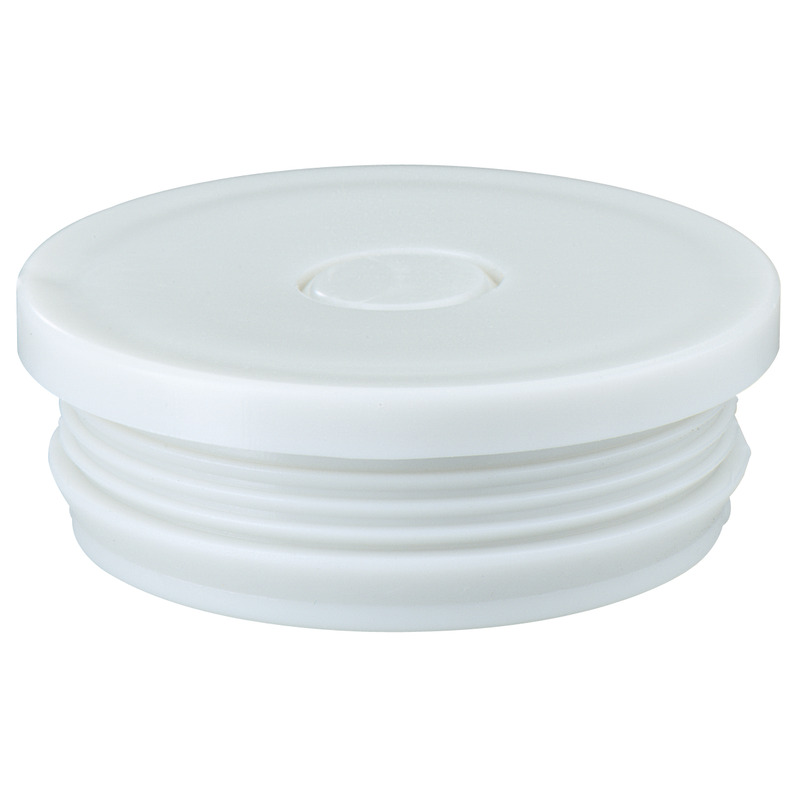

afsluitdoppen - VST M25

afsluitdoppen VST M25

  • Afmetingen : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23142501

Afdichtingsbereik 9 - 16 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
afsluitdoppen - VST M40

afsluitdoppen VST M40

  • Afmetingen : 44,5 x 44,5 x 14,6 mm
  • Artikelnummer: 23144001

Afdichtingsbereik 17 - 30 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
Dit product is niet meer leverbaar!
afsluitdoppen - VST M25/or

afsluitdoppen VST M25/or

  • Afmetingen : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23162501



Afsluitdoppen met gesloten dichtingsmembraan, nodig wanneer DAL 1 / DAL 2 achter elkaar gecombineerd...



Favorietenlijst
Details
Dit product is niet meer leverbaar!
afsluitdoppen - VST M40/or

afsluitdoppen VST M40/or

  • Afmetingen : 44,5 x 44,5 x 14,6 mm
  • Artikelnummer: 23164001



Afsluitdoppen met gesloten dichtingsmembraan, nodig wanneer DAL 1 / DAL 2 achter elkaar gecombineerd...



Favorietenlijst
Details
Dit product is niet meer leverbaar!

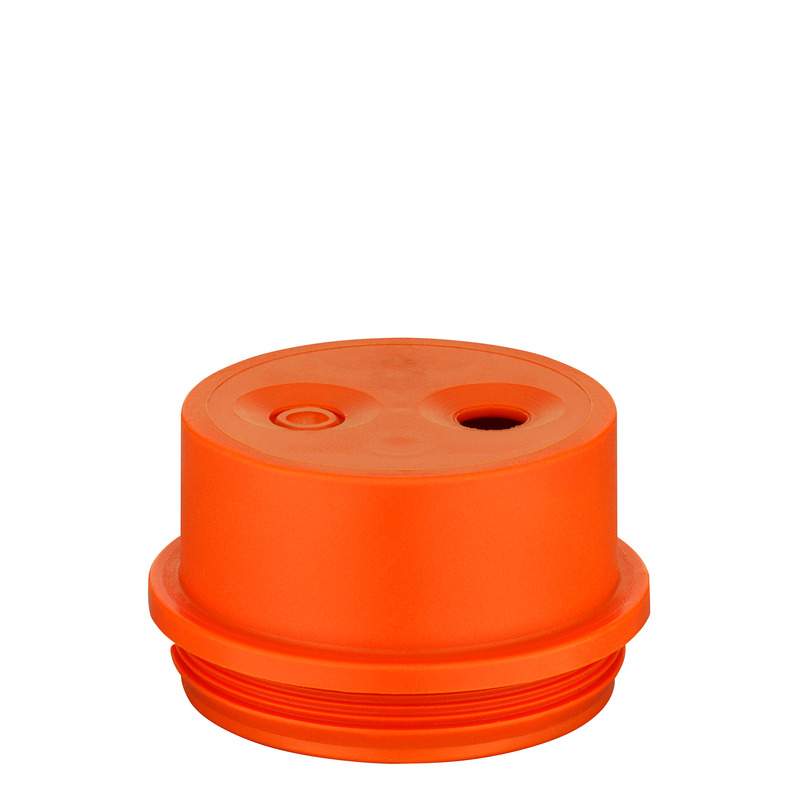

invoerwartel - DST M40 or

invoerwartel DST M40 or

  • Artikelnummer: 23564001

met twee afdichtingsmembranen, een ervan is geopend, oranje, voor...



Invoerwartel IP54, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
kabelwartel - KVR M25

kabelwartel KVR M25

  • Afmetingen : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 24742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, zonder contramoer, grijs
(* IP69...



Favorietenlijst
Details
kabelwartel - KVR M40

kabelwartel KVR M40

  • Afmetingen : 50 x 50 x 54 mm
  • Artikelnummer: 24744001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, zonder contramoer, grijs
(* IP69...



Favorietenlijst
Details

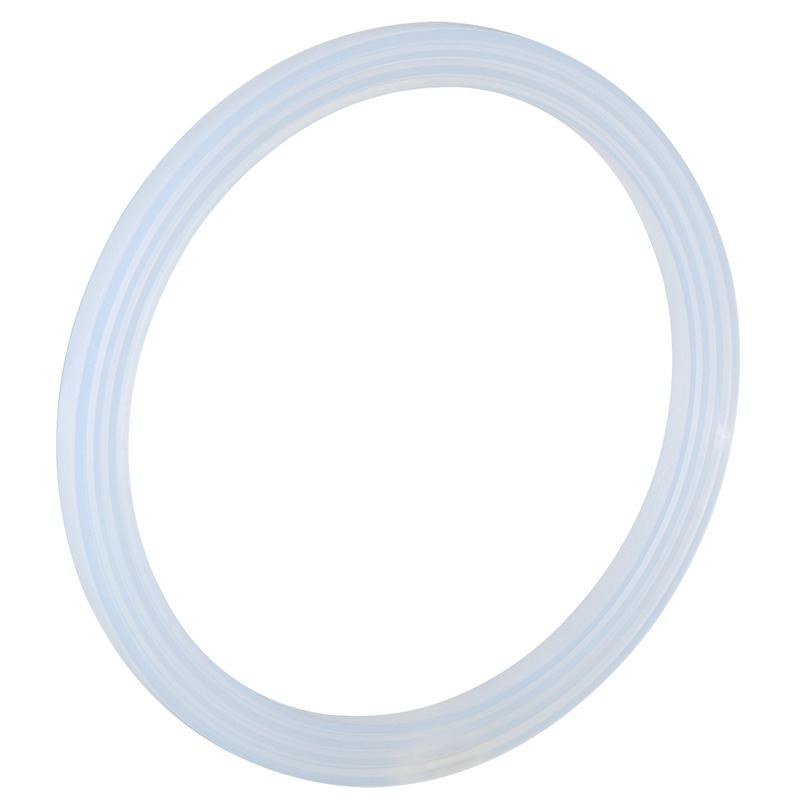

afdichtingsring - ADR M25

afdichtingsring ADR M25

  • Afmetingen : 30 x 30 x 2,0 mm
  • Artikelnummer: 24902501

Naturel, binnendiameter 25 mm, buitendiameter 30 mm, dikte 2 mm



Aansluitschroefdraad-dichtring voor wurgnippel en kabelwartels met metrisch schroefdraad,...



Favorietenlijst
Details
afdichtingsring - ADR M40

afdichtingsring ADR M40

  • Afmetingen : 45 x 45 x 2,0 mm
  • Artikelnummer: 24904001

Naturel, binnendiameter 40 mm, buitendiameter 45 mm, dikte 2 mm



Aansluitschroefdraad-dichtring voor wurgnippel en kabelwartels met metrisch schroefdraad,...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25/sw

dubbele membraaninvoeringen DMS M25/sw

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26002501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25/w

dubbele membraaninvoeringen DMS M25/w

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25

dubbele membraaninvoeringen DMS M25

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details

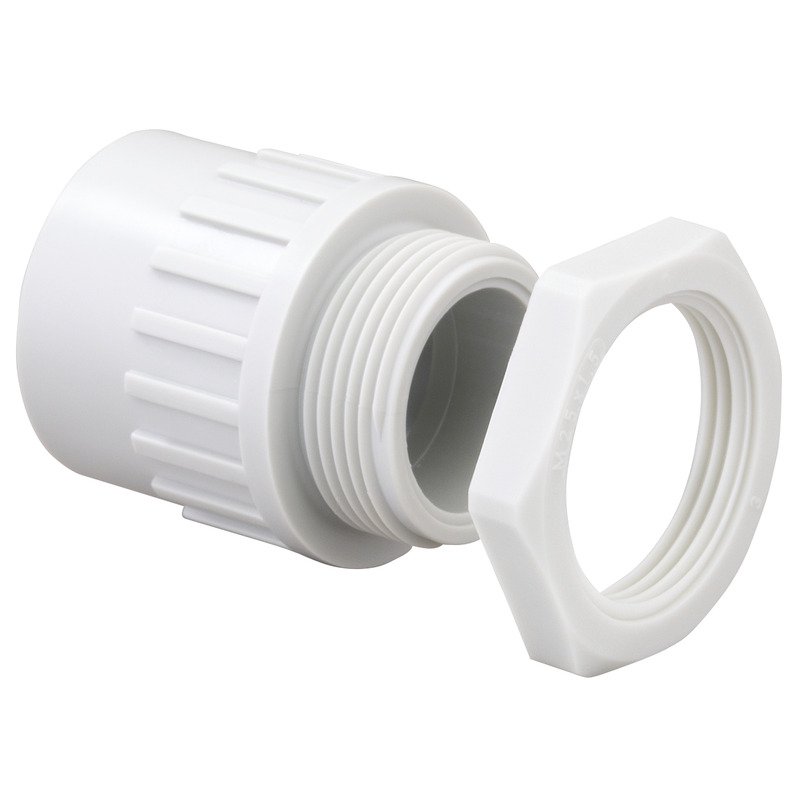

Buiswartels - RST M25

Buiswartels RST M25

  • Afmetingen : 36 x 32 x 38 mm
  • Artikelnummer: 28842501

Voor buizen met een buitendiameter van 25 mm



Buiswartel voor het invoeren van gladde buis met contramoer, polystyreen, grijs



Favorietenlijst
Details
Dit product is niet meer leverbaar!

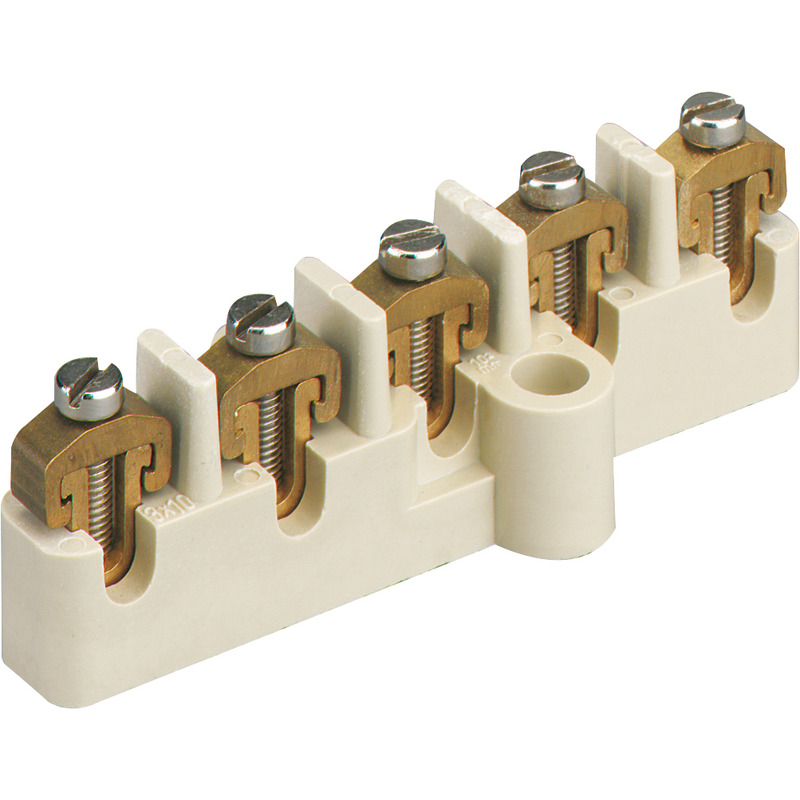

klemblok - WK 100 KLS-10²

klemblok WK 100 KLS-10²

  • Afmetingen : 33 x 96 x 26,5 mm
  • Artikelnummer: 46051001

5x10 mm², voor K15, K3-, K4-EK-dozen



Verbindingsklem, Ui=400V / 690V



Favorietenlijst
Details
Dit product is niet meer leverbaar!
DIN-rail - NS 35-90

DIN-rail NS 35-90

  • Afmetingen : 80 x 88 x 7,5 mm
  • Artikelnummer: 97980001

DIN-rail 35 mm om achteraf te monteren in een IBTronic TT H120TT-S2



DIN-rail conform DIN EN 60715, 35 x 7,5 mm



Favorietenlijst
Details
nieuw Bevestigingsset - KTB 1

Bevestigingsset KTB 1

  • Afmetingen : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...



Favorietenlijst
Details

CAD-tekeningen

CAD-tekeningen 3D-CAD-tekeningen downloaden

Uw verzoek

Uw gegevens
Bedrijfsgegevens
CAD-formaat

Bestekteksten

Uw directe lijn naar onze experts

Heeft u vragen over het product en wilt u graag advies?
Hier kunt u direct een bericht achterlaten, dat verwijst naar het product.

Schrijf een bericht
Product toevoegen aan favorietenlijsten

Bestaande favorietenlijsten

Nieuwe favorietenlijst

Favorietenlijst organiseren
