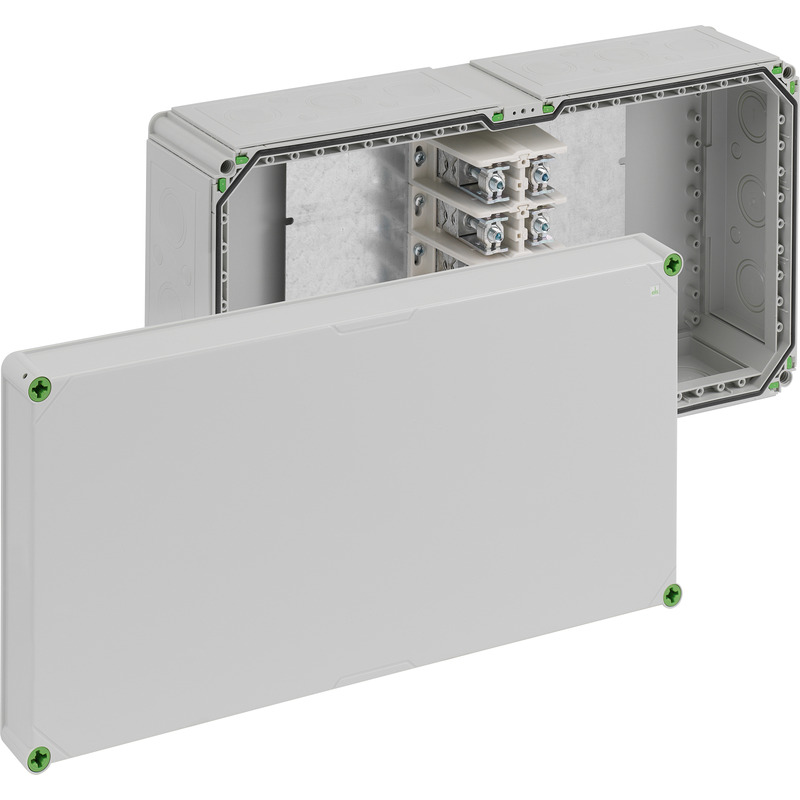

Aftakdoos
Artikelnummer: 49049101 | Afmetingen: 640 x 320 x 179 mm

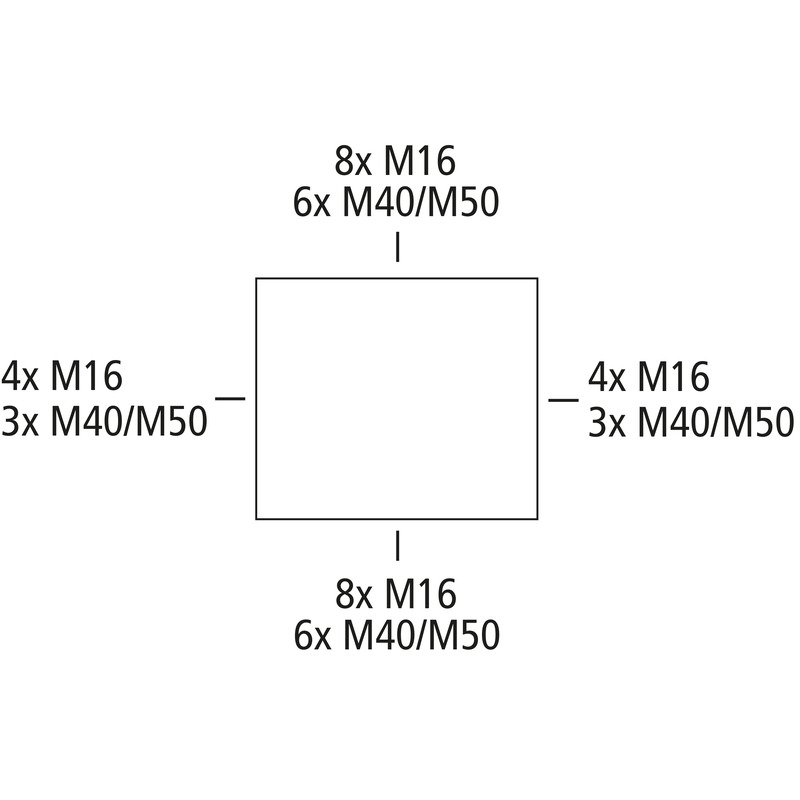

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 240 mm², Ui=690V AC, uitbreekmembranen, M16/M40/M50, (30 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties
grijs, met speciale schroefklem voor kabelinvoer van boven, 5-polig - 240² (25 tot 240 mm², CU/AL)
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 240 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP65 |
| Aantal polen | 5 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 640 mm |
|---|---|
| Lengte | 320 mm |
| Hoogte | 179 mm |
| Gewicht | 10.46 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 960 °C |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK08 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.7 Nm |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -35 °C |
| Omgevingstemperatuur max. | 80 °C |
| Omgevingstemperatuur 24 uur | 60 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902642007 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Douanetariefnummer | 85369095 |
| Materiaal onderbak | Polycarbonaat |
|---|---|
| Materiaal deksel | Polycarbonaat, glasvezelversterkt |
| Materiaal afdichting | Polyurethaan |
| Materiaal dekselschroef | Polyamide, glasvezelversterkt |

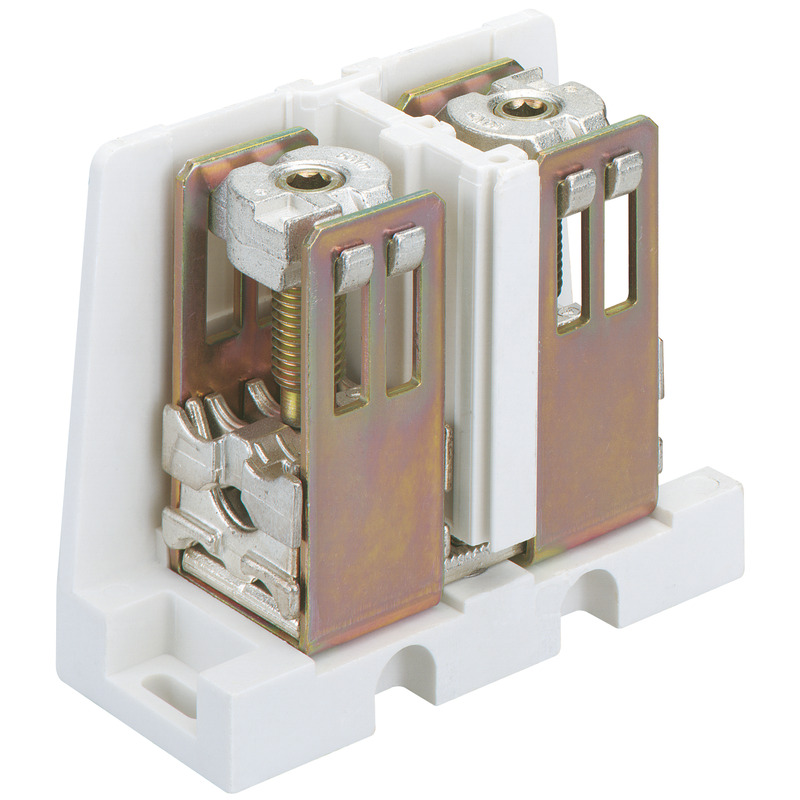

Aansluitklem, 1-polig, koppelbaar, voor een- en meeraderige kabels en voor gelamelleerd railkoper
Kabelinvoering voor kabels tot Ø 75 mm, 2 x flensverbindingen (GFV)
Lege behuizing, incl. 3 x koppelstukken voor behuizingen (GGV)
Kabeltrekontlasting voor kabelinvoeringen GKE 32 en GKE 43, voor kabels tot Ø 75 mm
Flensbrug als vervanging van uitgezaagde bruggen
Buitenliggende bevestigingsogen voor de montage van een behuizing of kleine apparatuur op gladde...
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
