Aftakdoos
Artikelnummer: 49048601 | Afmetingen: 440 x 320 x 179 mm

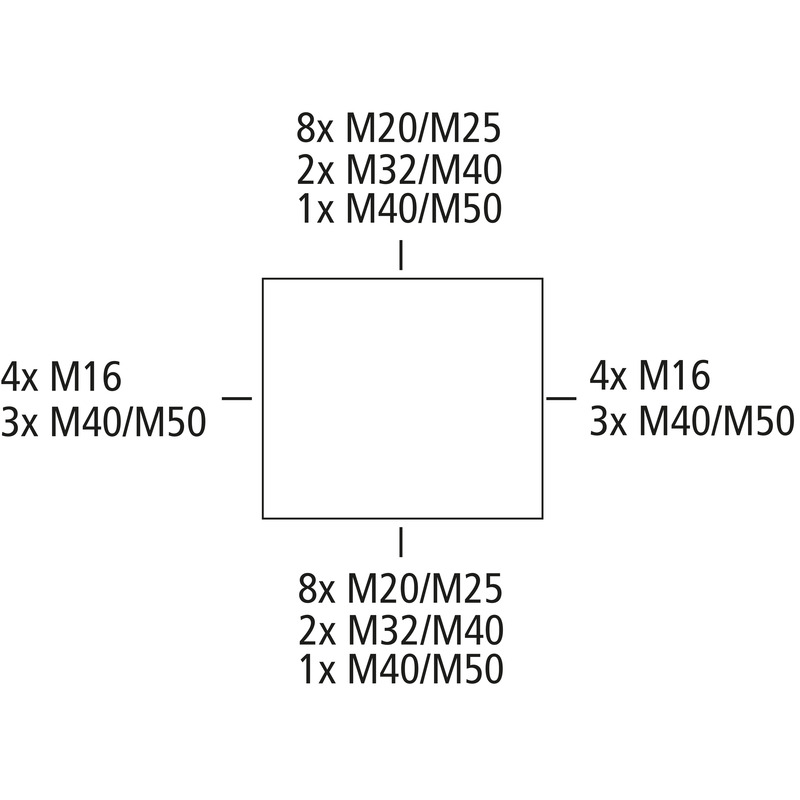

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 150 mm², Ui=690V AC, uitbreekmembranen, M16/M20/M25/M32/M40/M50, (24 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties
grijs, met speciale schroefklem voor kabelinvoer van boven, 5-polig - 150² (16 tot 150 mm², CU/AL)
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 150 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP65 |
| Aantal polen | 5 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 440 mm |
|---|---|
| Lengte | 320 mm |
| Hoogte | 179 mm |
| Gewicht | 7.55 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 960 °C |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK08 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.7 Nm |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -35 °C |
| Omgevingstemperatuur max. | 80 °C |
| Omgevingstemperatuur 24 uur | 60 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902641963 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Douanetariefnummer | 85369095 |
| Materiaal onderbak | Polycarbonaat |
|---|---|
| Materiaal deksel | Polycarbonaat, glasvezelversterkt |
| Materiaal afdichting | Polyurethaan |
| Materiaal dekselschroef | Polyamide, glasvezelversterkt |
Aansluitklem, 1-polig, koppelbaar, voor een- en meeraderige kabels en voor gelamelleerd railkoper
Kabelinvoering voor kabels tot Ø 75 mm, 2 x flensverbindingen (GFV)
Kabelinvoering voor kabels tot Ø 75 mm, 2 x flensverbindingen (GFV)
Lege behuizing, incl. 3 x koppelstukken voor behuizingen (GGV)
Kabeltrekontlasting voor kabelinvoeringen GKE 32 en GKE 43, voor kabels tot Ø 75 mm
Flensbrug als vervanging van uitgezaagde bruggen
Buitenliggende bevestigingsogen voor de montage van een behuizing of kleine apparatuur op gladde...
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...
