Aftakdoos

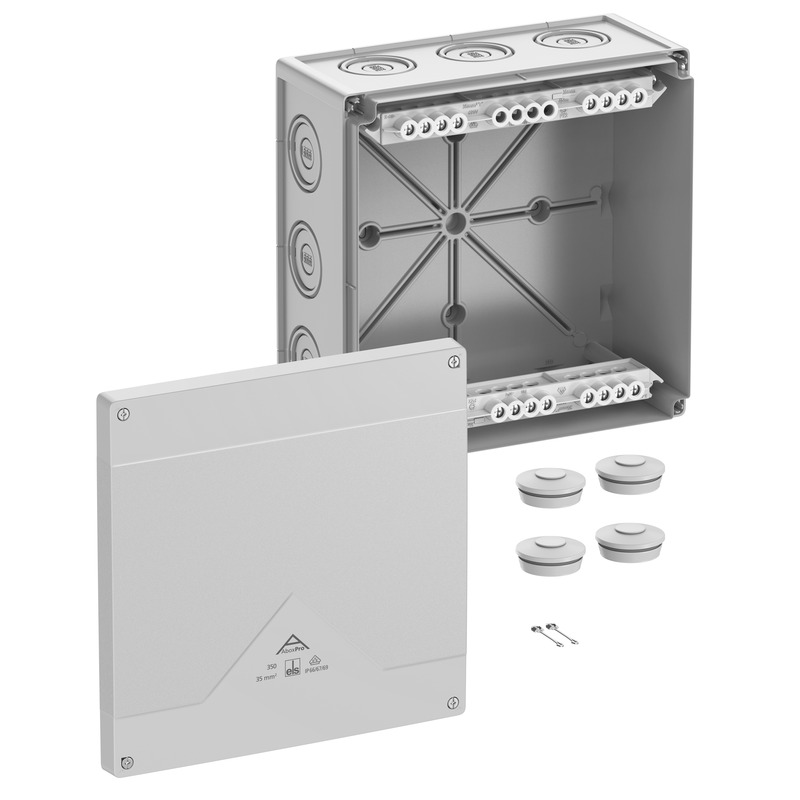

Abox Pro 350-35²

Artikelnummer: 43542001 | Afmetingen: 252 x 252 x 120 mm

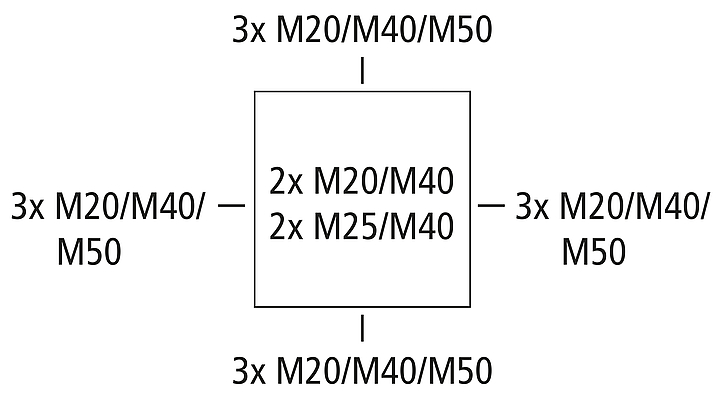

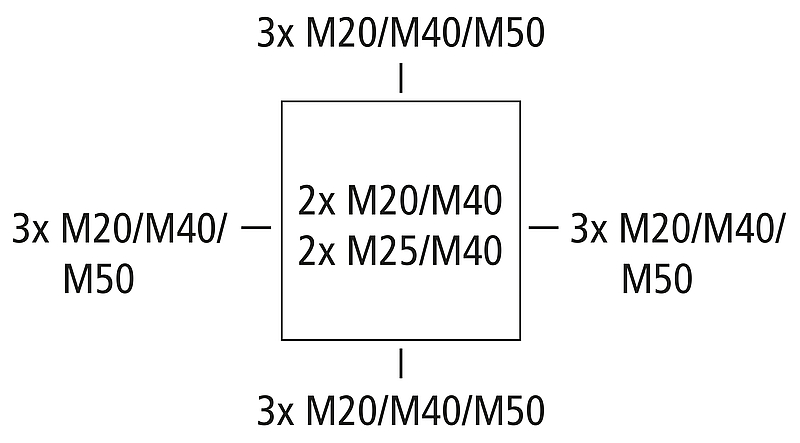

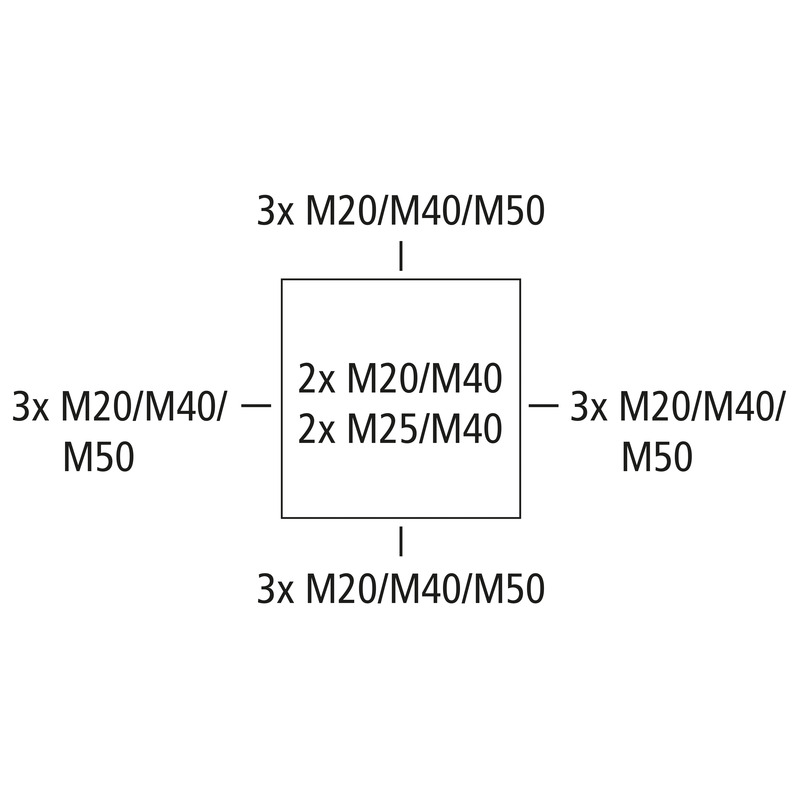

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 35 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M40/M50, (4 achter, 12 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

grijs, U_i=690 V AC, I_n=125 Ampère, met bovenliggende schroefklem, 5-polig - 35 mm², klembare doorsnede per pool: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm². 4 x 35 mm² Cu massief / flexibel met adereindhuls

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M40 afdichtbereik 17 - 28 mm, deksel verliesbeveiliging

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	10 mm²
Max. aderdoorsnede	35 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	125 Ampère
Klemtype	Schroefklem
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	252 mm
Lengte	252 mm
Hoogte	120 mm
Inwendige lengte	236 mm
Inwendige breedte	236 mm
Inwendige hoogte	99 mm
Gewicht	1.4651 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902663095
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN	pdf (5 MB)
Montagehandleiding FR/ES	pdf (5 MB)

Maattekening

Maattekening	pdf (5 MB)
Maattekening	dwg (6 MB)
Maattekening	dxf (29 MB)

Certificaat

CE Toelichting DE/EN/PL	pdf (141 KB)
VDE Certificaat DE/EN	pdf (496 KB)
DNV Certificaat EN	pdf (198 KB)
CE Toelichting DE/EN/FR	pdf (139 KB)
UKCA Toelichting EN	pdf (166 KB)
DLG Goedkeuring DE	pdf (1 MB)

Toebehoren

kabelwartel - KVR M20-MGM

kabelwartel KVR M20-MGM

Afmetingen : 26,5 x 26,5 x 36 mm
Artikelnummer: 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M20-GDB/MGM

kabelwartel KVR M20-GDB/MGM

Afmetingen : 30 x 30 x 37 mm
Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M40-MGM

kabelwartel KVR M40-MGM

Afmetingen : 50 x 50 x 54 mm
Artikelnummer: 22744001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M50-MGM

kabelwartel KVR M50-MGM

Afmetingen : 60 x 60 x 63 mm
Artikelnummer: 22745001

Afdichtingsbereik 21 - 34,5 mm, Schroefdraadlengte 13 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

dubbele membraaninvoeringen - DMS M20

dubbele membraaninvoeringen DMS M20

Afmetingen : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26042001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

dubbele membraaninvoeringen - DMS M40

dubbele membraaninvoeringen DMS M40

Afmetingen : 46,5 x 46,5 x 18,6 mm
Artikelnummer: 26044001

Afdichtingsbereik 17 - 28 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

nieuw

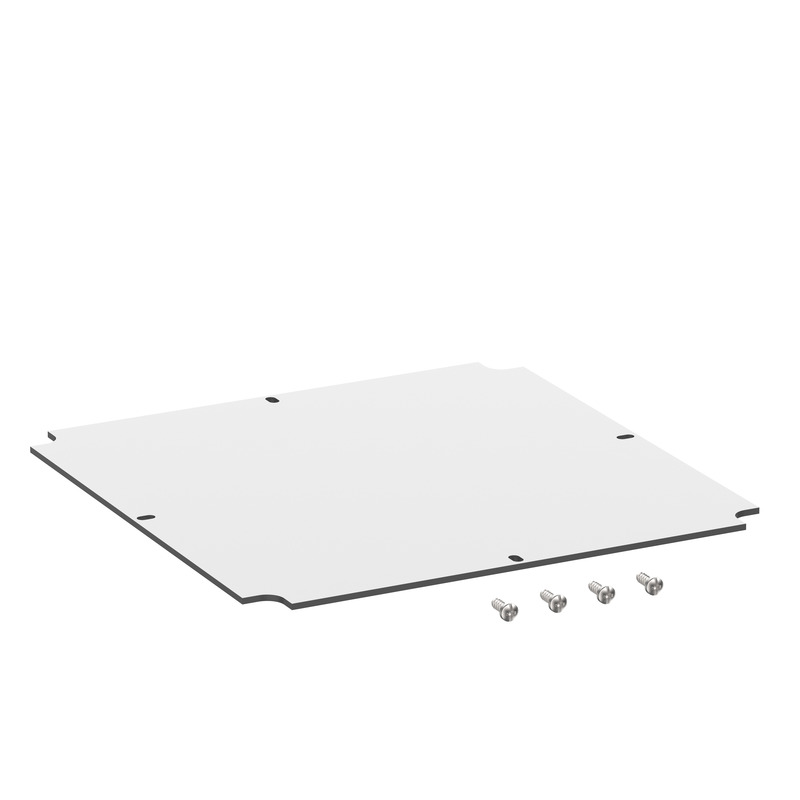

montageplaat - Abox MPI 350

montageplaat Abox MPI 350

Afmetingen : 217 x 217 x 2,5 mm
Artikelnummer: 89513501

voor Abox / Abox Pro 350

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....

Favorietenlijst

nieuw

DIN-rail - Abox 250/350 NS35

DIN-rail Abox 250/350 NS35

Afmetingen : 35 x 202 x 7,5 mm
Artikelnummer: 89533501

voor Abox / Abox Pro 350

DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...

Favorietenlijst

nieuw

Klemmenhouder - Abox 100 KH 2006 6²

Klemmenhouder Abox 100 KH 2006 6²

Afmetingen : 69 x 124 x 60 mm
Artikelnummer: 89600601

Klemhouder met DIN-rail NS35 voor montage van rijenklemmen type Wago...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

Favorietenlijst

nieuw

klemblok - Abox 250/350 KLS-25²/35²

klemblok Abox 250/350 KLS-25²/35²

Afmetingen : 21 x 205 x 48 mm
Artikelnummer: 89643501

Hoogliggende schroefklem voor Abox/Abox Pro 250/350, 5-polig - 35 mm²,...

Verbindingsklem conform DIN EN 60998 (VDE 0613), U_i=690V. Voor montage in Abox / Abox Pro kabeldozen...

Favorietenlijst

nieuw

Mast-/buisbevestigingsset - MABF 215-1

Mast-/buisbevestigingsset MABF 215-1

Afmetingen : 47 x 215 x 15 mm
Artikelnummer: 89604001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 250...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

Favorietenlijst

CAD-tekeningen

CAD-tekeningen	3D-CAD-tekeningen downloaden

Bestekteksten

Login op mijnSpelsberg om de bestekteksten te downloaden. mySpelsberg Inloggen

Vergelijkbare producten

nieuw

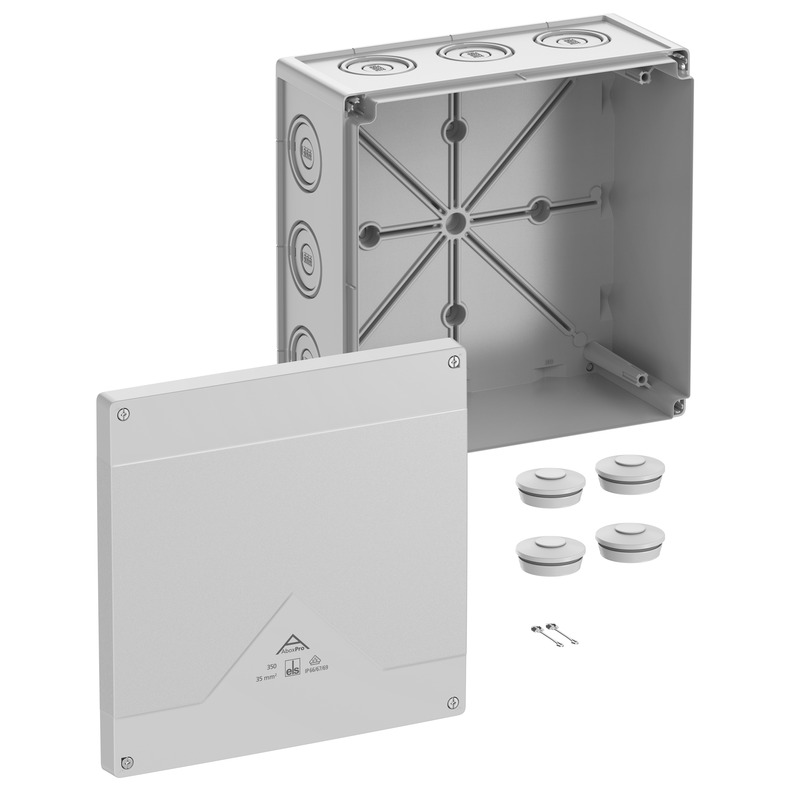

Aftakdoos - Abox Pro 350-L

Aftakdoos Abox Pro 350-L

Afmetingen : 252 x 252 x 120 mm
Artikelnummer: 43540001

grijs, U_i=1000 V AC, zonder klemmen

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 35 mm², gecertificeerd conform...

Favorietenlijst

nieuw

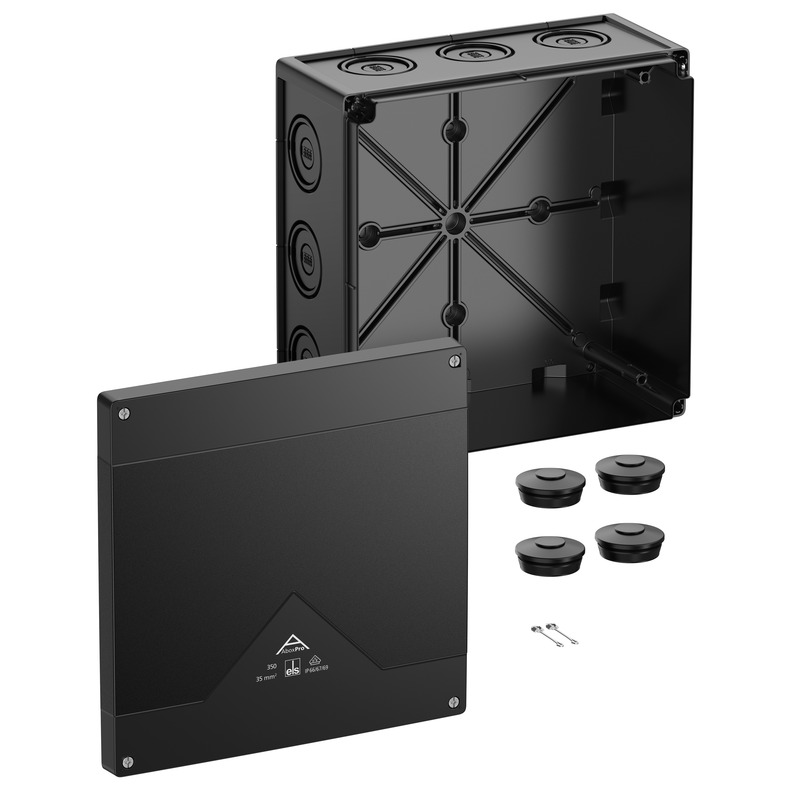

Aftakdoos - Abox Pro 350-L/sw

Aftakdoos Abox Pro 350-L/sw

Afmetingen : 252 x 252 x 120 mm
Artikelnummer: 43500001

zwart, U_i=1000 V AC, zonder klemmen

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 35 mm², gecertificeerd conform...

Favorietenlijst

nieuw

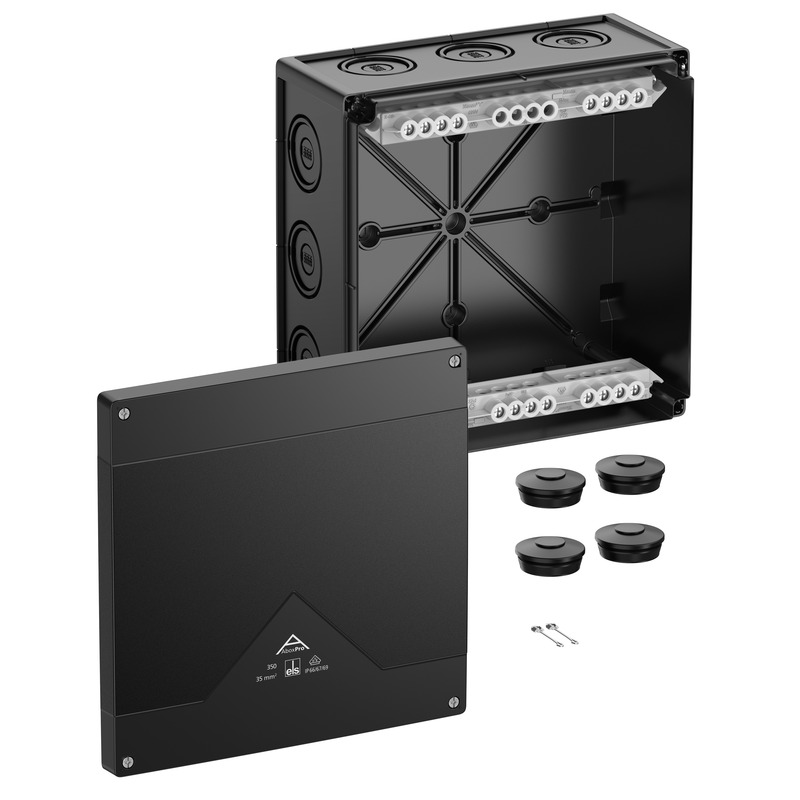

Aftakdoos - Abox Pro 350-35²/sw
