Abox Pro SL-16²

Abox Pro SL-16²

Aftakdoos

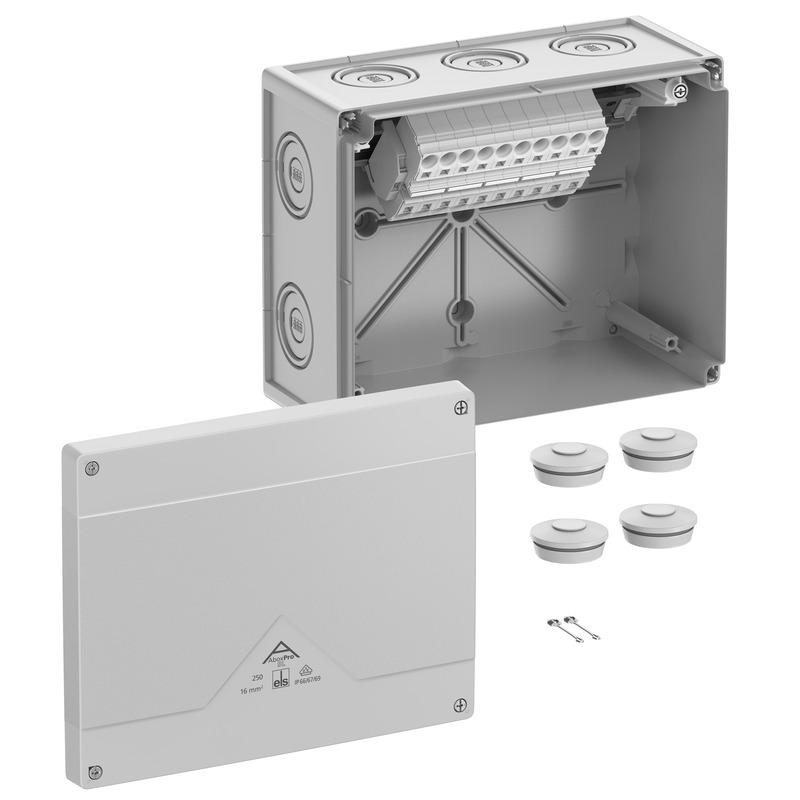

Abox Pro SL-16²

Artikelnummer: 41644001 | Afmetingen: 252 x 202 x 120 mm

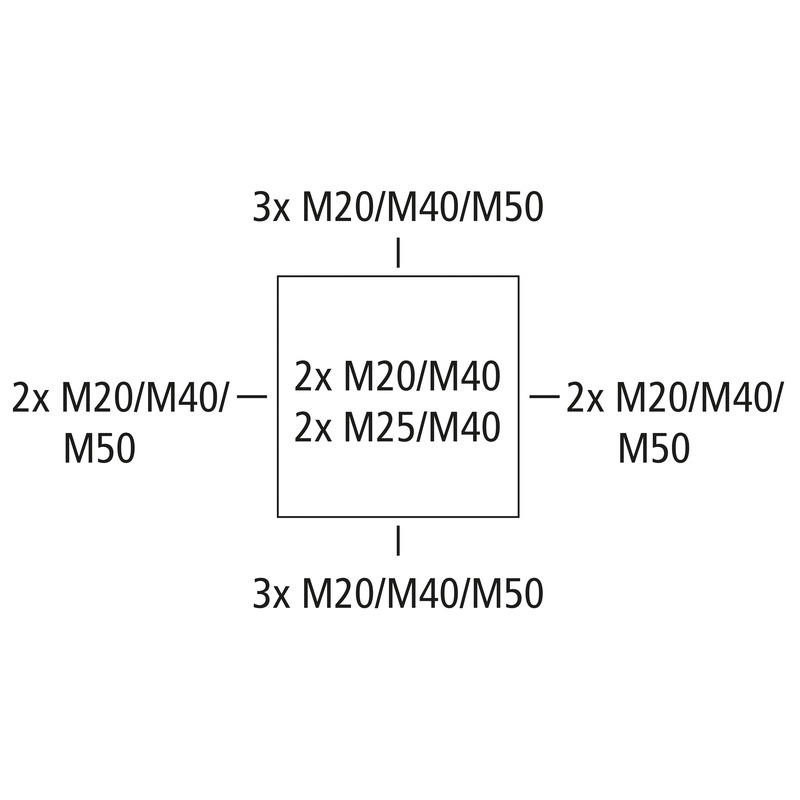

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 16 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M40/M50, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, met schroefloze klemmen voor installaties in industriële omgevingen en onbeschermd buitengebied

grijs, I_n=76 Ampère, met bovenliggende schroefloze klem Wago 2016-1201, 5-polig, max. nominale doorsnede volgens DIN EN 60998: 16 mm², klembare doorsnede per pool: 4 x 0,5 tot 16 mm² massief Cu en 4 x 0,5 tot 25 mm² flexibel Cu

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M40 afdichtbereik 17 - 28 mm, deksel verliesbeveiliging

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	0,5 mm²
Max. aderdoorsnede	16 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	76 Ampère
Klemtype	zonder schroeven
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	252 mm
Lengte	202 mm
Hoogte	120 mm
Inwendige lengte	186 mm
Inwendige breedte	236 mm
Inwendige hoogte	99 mm
Gewicht	0.7501 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C

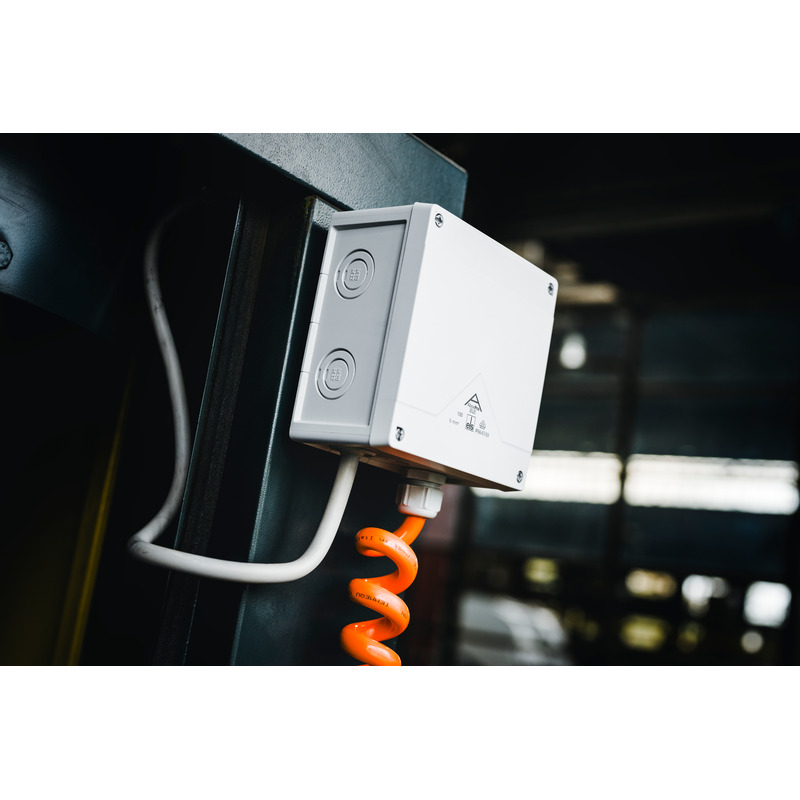

plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902663637
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN	pdf (5 MB)
Montagehandleiding FR/ES	pdf (5 MB)

Maattekening

Maattekening	pdf (6 MB)
Maattekening	dxf (36 MB)
Maattekening	dwg (7 MB)

Certificaat

VDE Certificaat DE/EN	pdf (496 KB)
CE Toelichting DE/EN/PL	pdf (141 KB)
DLG Goedkeuring DE	pdf (1 MB)
UKCA Toelichting EN	pdf (166 KB)
DNV Certificaat EN	pdf (198 KB)
CE Toelichting DE/EN/FR	pdf (139 KB)

Toebehoren

nieuw

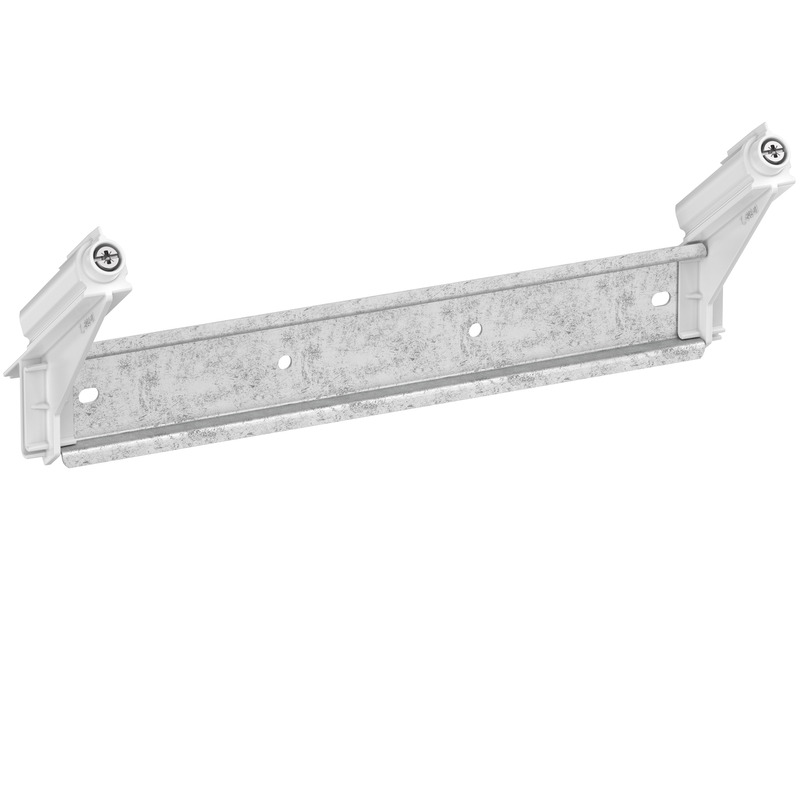

Klemmenhouder - Abox 250 KH 2016 16²
