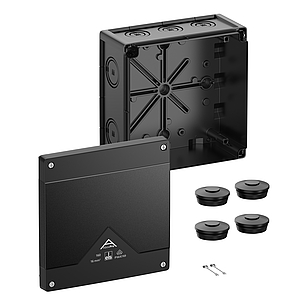

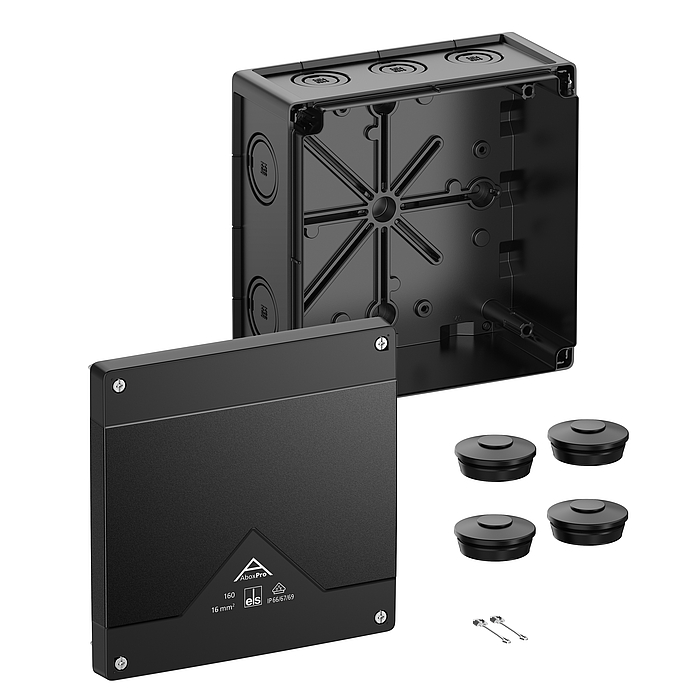

Abox Pro 160-L/sw Abox Pro 160-L/sw

Aftakdoos

Abox Pro 160-L/sw

Artikelnummer: 41600001 | Afmetingen: 182 x 182 x 90 mm

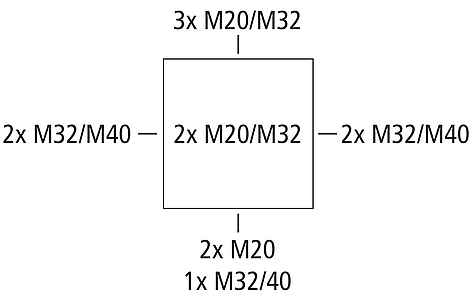

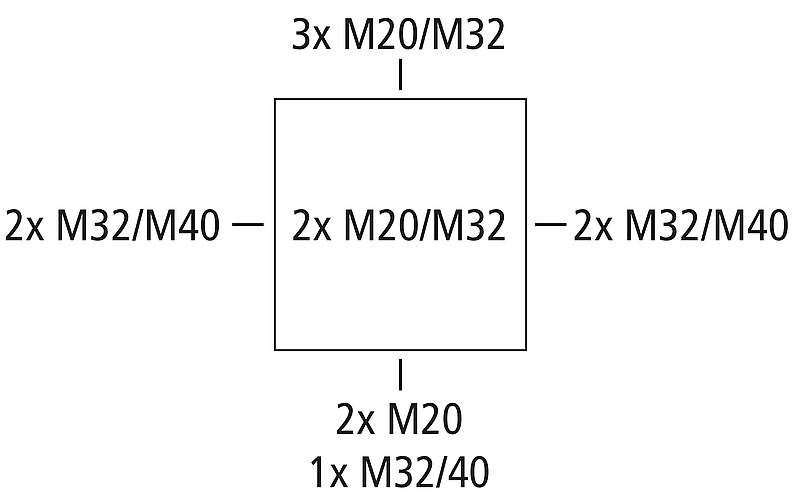

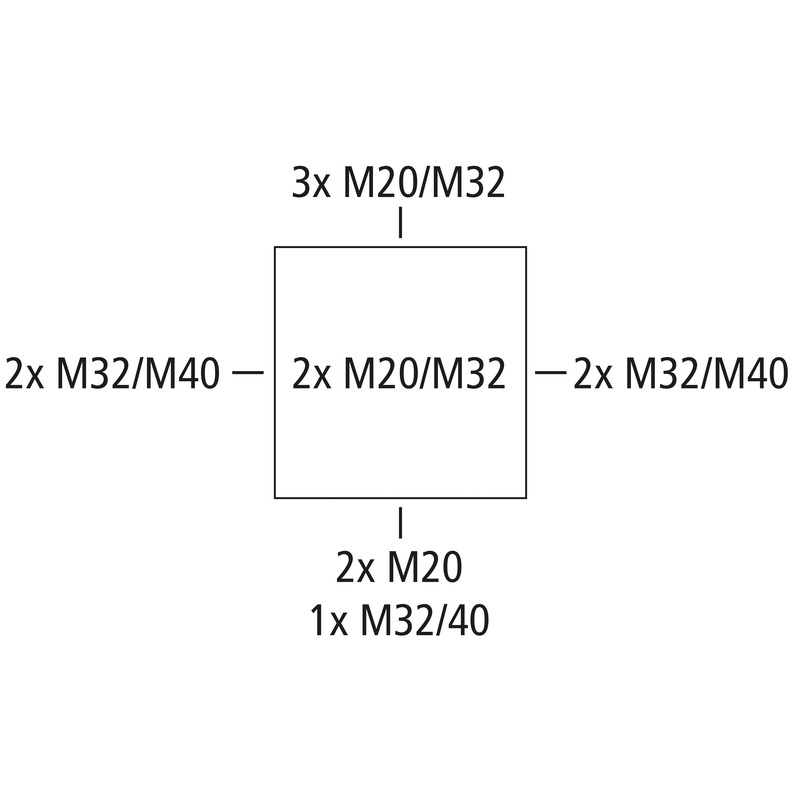

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 16 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M32/M40, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

zwart, Ui=1000 V AC, zonder klemmen

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M40 afdichtbereik 17 - 28 mm, deksel verliesbeveiliging

Elektrische eigenschappen

Doorslagspanning AC 1000 V
Doorslagspanning DC 1000 V
Max. aderdoorsnede 16 mm²
Beschermingsklasse II
Beschermingsgraad IP66/IP67/IP69
Klemtype zonder

Kleuren

Kleur onderbak zwart
Kleur deksel zwart

Afmetingen

Breedte 182 mm
Lengte 182 mm
Hoogte 90 mm
Inwendige lengte 167 mm
Inwendige breedte 167 mm
Inwendige hoogte 69 mm
Gewicht 0.6231 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V0
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK09
Verzegelbaar ja
Draaimoment van de dekselschroef 1.5 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 80 °C
Omgevingstemperatuur 24 uur 60 °C
plaats van de montage onbeschermde buitenomgeving

Sales Information

EAN 4013902663743
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polycarbonaat, glasvezelversterkt
Materiaal deksel Polycarbonaat
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)
Klasse DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN pdf (5 MB)
Montagehandleiding FR/ES pdf (5 MB)

Maattekening

Maattekening dwg (5 MB)
Maattekening dxf (23 MB)
Maattekening pdf (4 MB)

Certificaat

CE Toelichting DE/EN/PL pdf (141 KB)
VDE Certificaat DE/EN pdf (496 KB)
DNV Certificaat EN pdf (198 KB)
CE Toelichting DE/EN/FR pdf (139 KB)
UKCA Toelichting EN pdf (166 KB)
DLG Goedkeuring DE pdf (1 MB)
