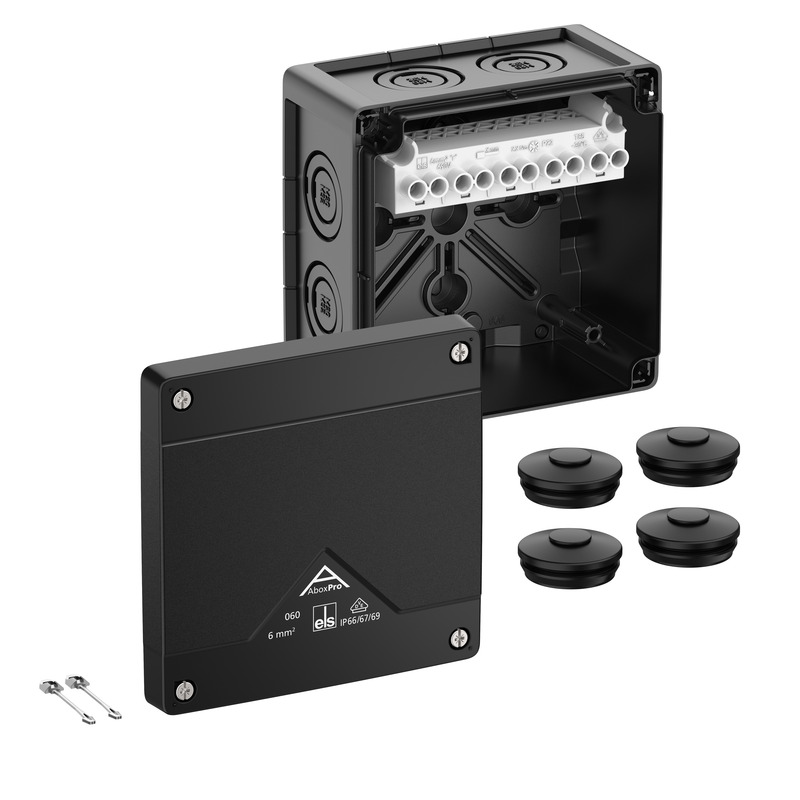

Abox Pro 060-6²/sw

Artikelnummer: 40602001 | Afmetingen: 127 x 127 x 75 mm

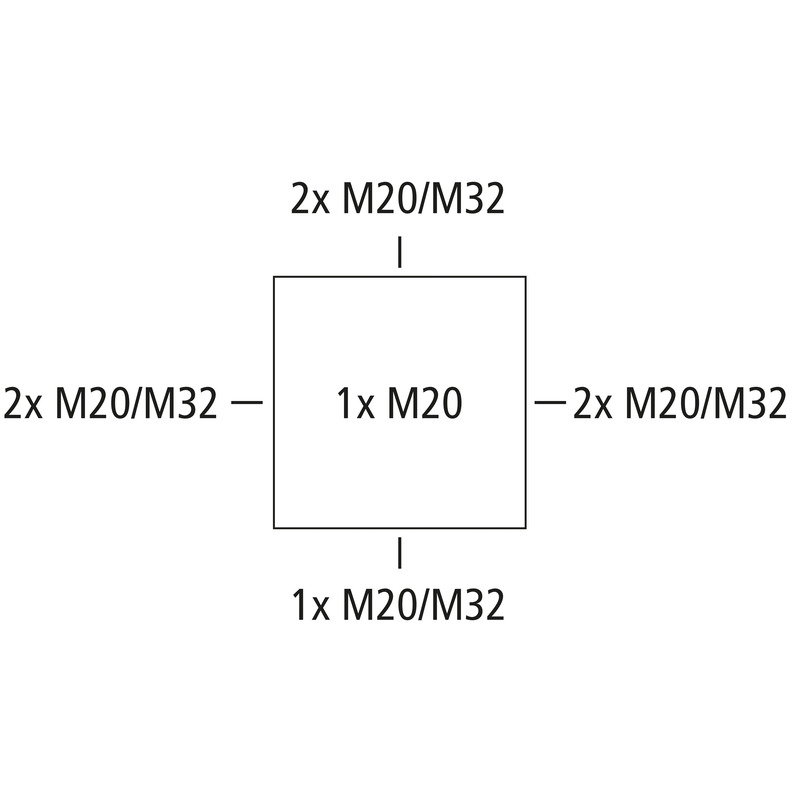

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 6 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M32, (1 achter, 7 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

zwart, U_i=690 V AC, I_n=41 Ampère, met bovenliggende schroefklem, 5-polig - 6 mm², klembare doorsnede per pool: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu massief / flexibel met adereindhuls

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M32 afdichtbereik 13 - 21 mm, deksel verliesbeveiliging

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	1,5 mm²
Max. aderdoorsnede	6 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	41 Ampère
Klemtype	Schroefklem
Aantal polen	5

Kleuren

Kleur onderbak	zwart
Kleur deksel	zwart

Afmetingen

Breedte	127 mm
Lengte	127 mm
Hoogte	75 mm
Inwendige lengte	113 mm
Inwendige breedte	113 mm
Inwendige hoogte	55 mm
Gewicht	0.3805 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C

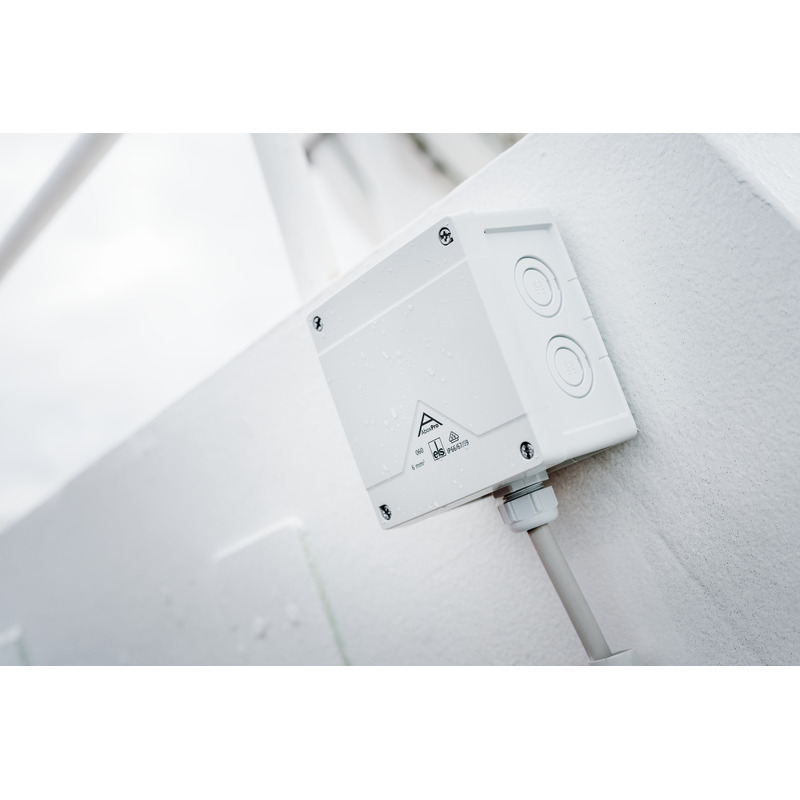

plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902664337
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

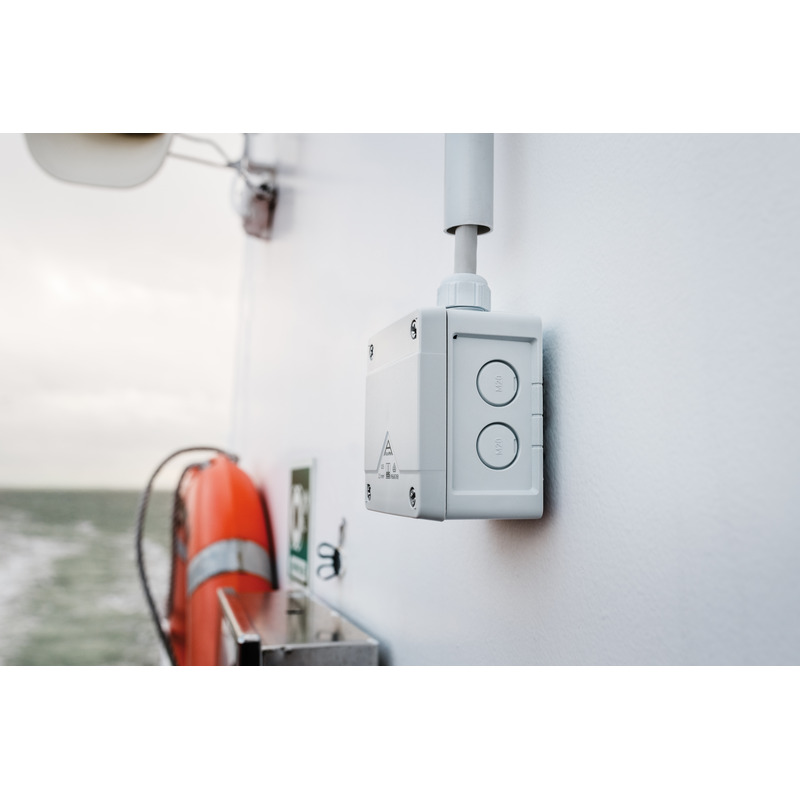

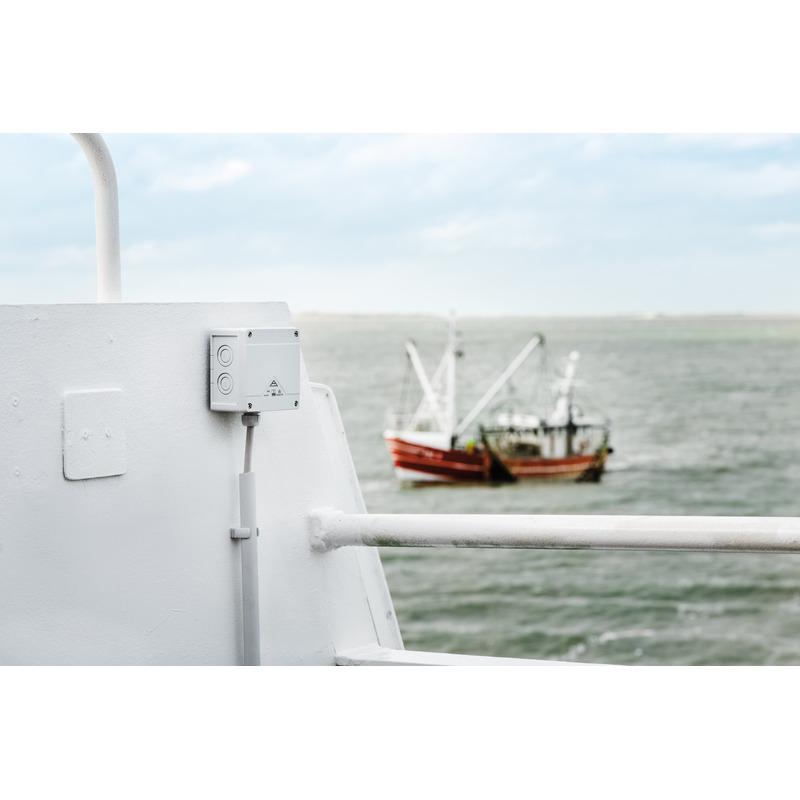

Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN	pdf (5 MB)
Montagehandleiding FR/ES	pdf (5 MB)

Maattekening

Maattekening	dxf (26 MB)
Maattekening	pdf (5 MB)
Maattekening	dwg (5 MB)

Certificaat

CE Toelichting DE/EN/FR	pdf (139 KB)
VDE Certificaat DE/EN	pdf (496 KB)
CE Toelichting DE/EN/PL	pdf (141 KB)
UKCA Toelichting EN	pdf (166 KB)
DNV Certificaat EN	pdf (198 KB)
DLG Goedkeuring DE	pdf (1 MB)

Toebehoren

kabelwartel - KVR M20-MGM/sw

kabelwartel KVR M20-MGM/sw

Afmetingen : 26,5 x 26,5 x 36 mm
Artikelnummer: 22702001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M20-GDB/MGM/sw

kabelwartel KVR M20-GDB/MGM/sw

Afmetingen : 30 x 30 x 37 mm
Artikelnummer: 22702101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

Favorietenlijst

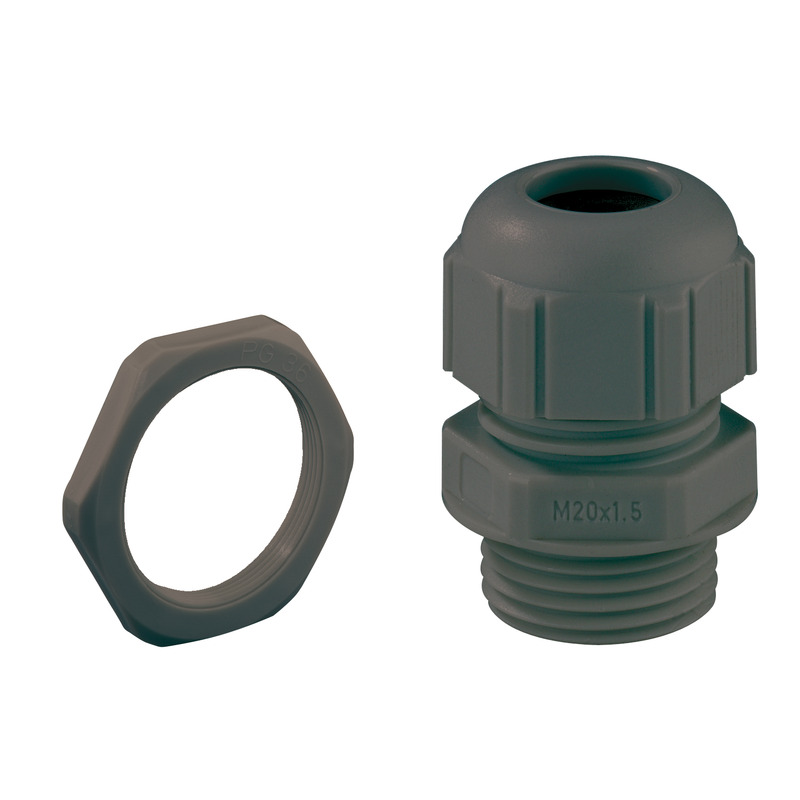

kabelwartel - KVR M32-MGM/sw

kabelwartel KVR M32-MGM/sw

Afmetingen : 40 x 40 x 50 mm
Artikelnummer: 22703201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

Favorietenlijst

dubbele membraaninvoeringen - DMS M20/sw

dubbele membraaninvoeringen DMS M20/sw

Afmetingen : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26002001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

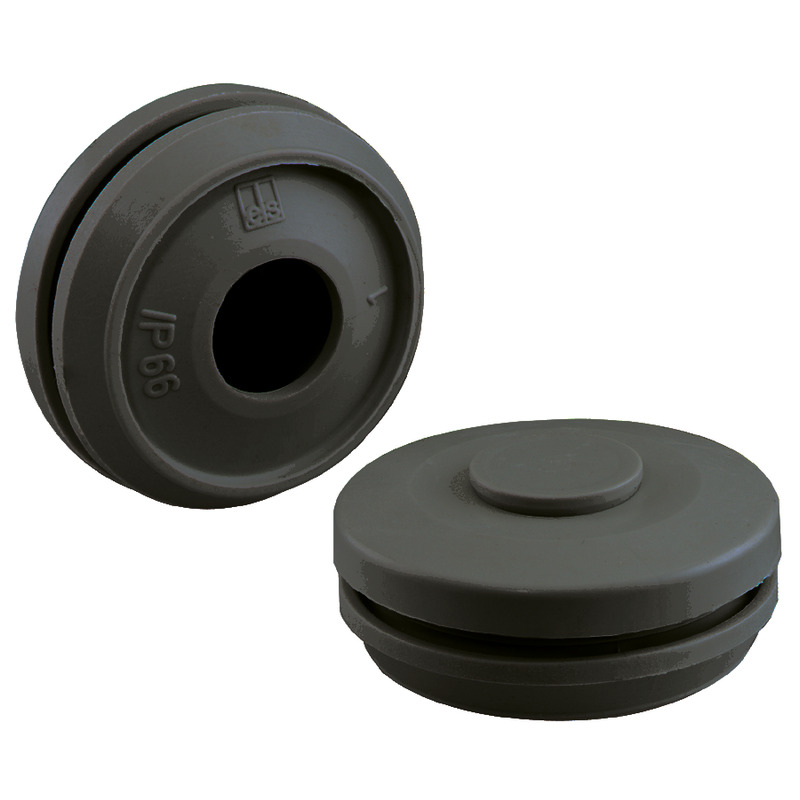

dubbele membraaninvoeringen - DMS M32/sw

dubbele membraaninvoeringen DMS M32/sw

Afmetingen : 36,7 x 36,7 x 14,7 mm
Artikelnummer: 26003201

Afdichtingsbereik 13 - 21 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

nieuw

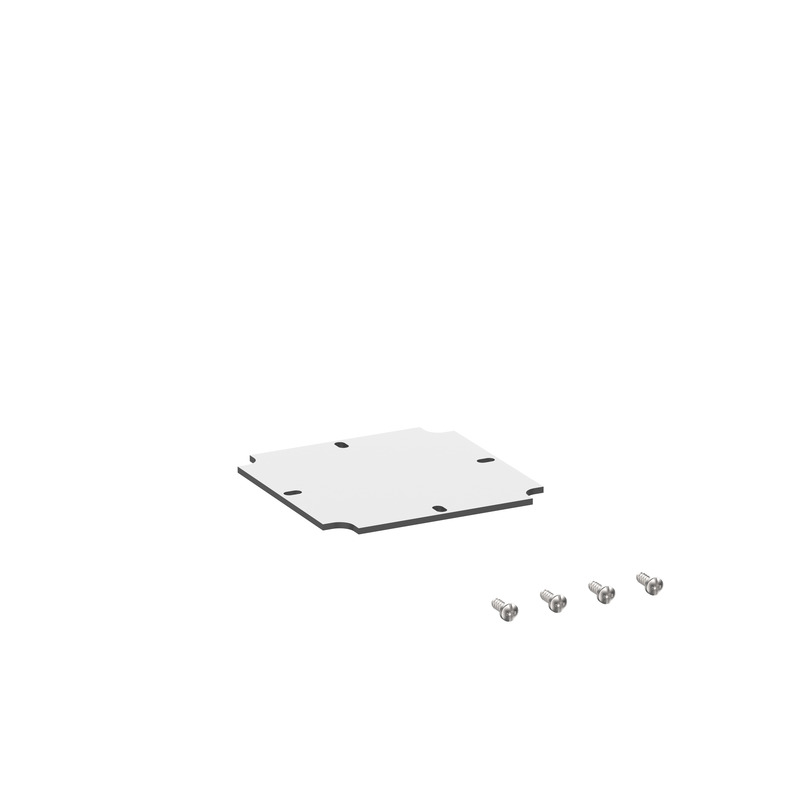

montageplaat - Abox MPI 060

montageplaat Abox MPI 060

Afmetingen : 94 x 94 x 2,5 mm
Artikelnummer: 89510601

voor Abox / Abox Pro 060

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....

Favorietenlijst

nieuw

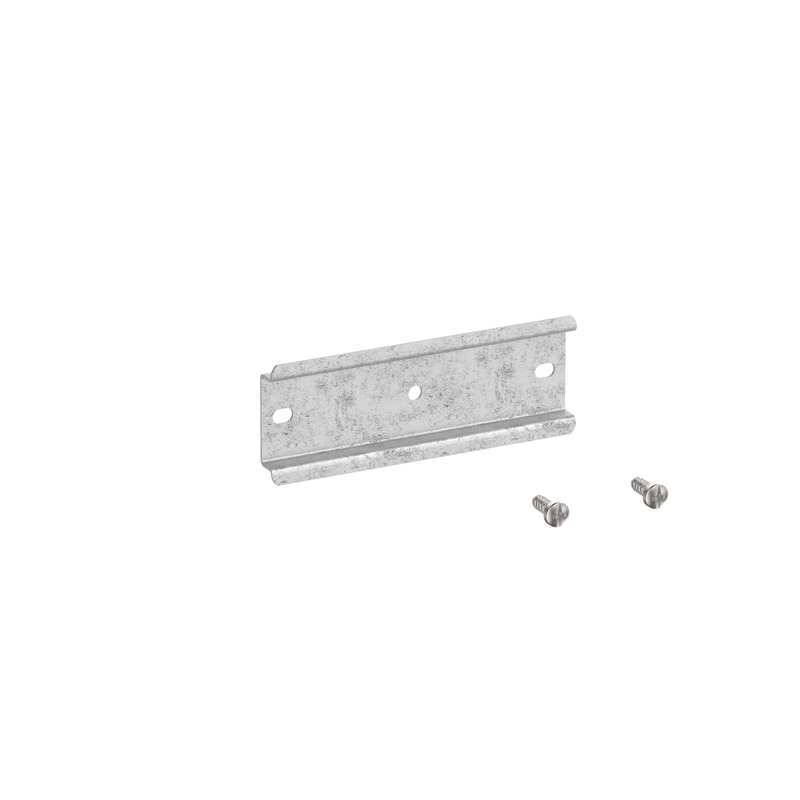

DIN-rail - Abox 060 NS35

DIN-rail Abox 060 NS35

Afmetingen : 35 x 95 x 7,5 mm
Artikelnummer: 89530601

voor Abox / Abox Pro 060

DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...

Favorietenlijst

nieuw

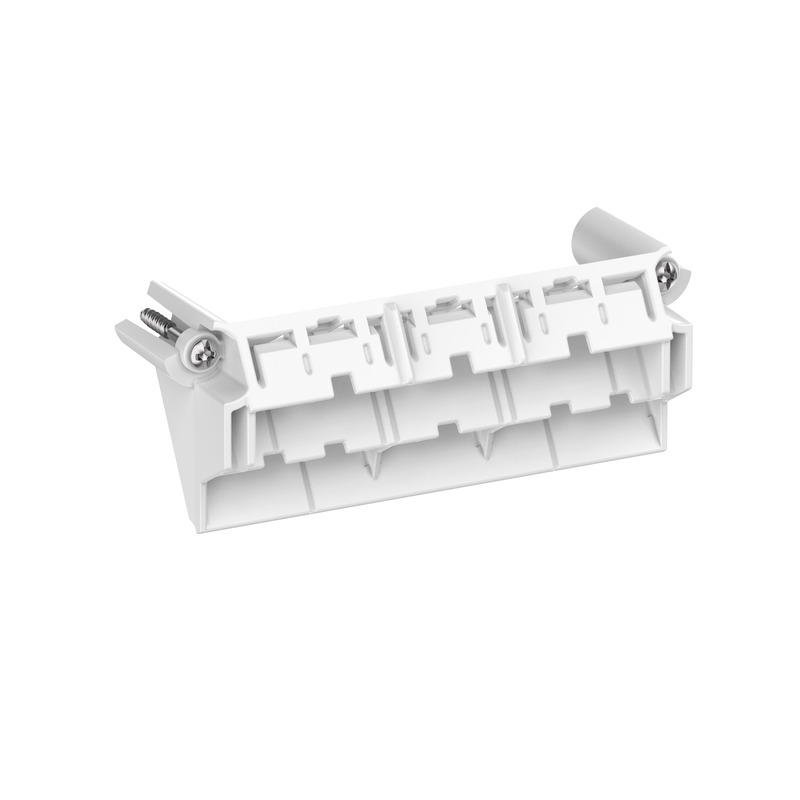

Klemmenhouder - Abox 060 KH 221 4²

Klemmenhouder Abox 060 KH 221 4²

Afmetingen : 22 x 88 x 32 mm
Artikelnummer: 89600401

Voor gefixeerde en hoog geplaatste montage van tot 6 klemmen Wago...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

Favorietenlijst

nieuw

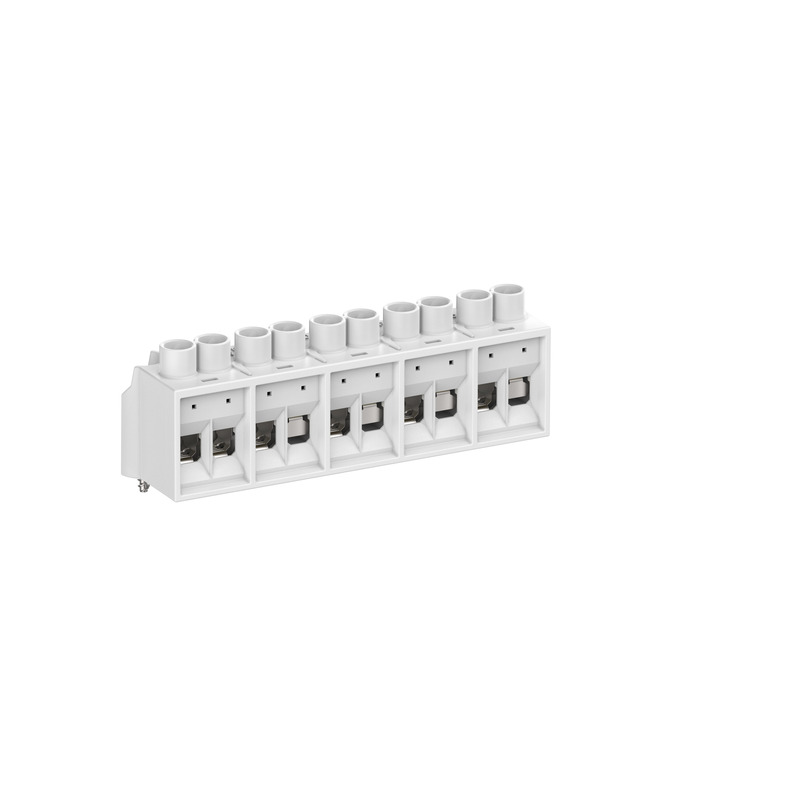

klemblok - Abox 060 KLS-6²

klemblok Abox 060 KLS-6²

Afmetingen : 23 x 98 x 32 mm
Artikelnummer: 89640601

Schroefklem voor Abox/Abox Pro 060, 5-polig - 6 mm², I_n = 41 A,...

Verbindingsklem conform DIN EN 60998 (VDE 0613), U_i=690V. Voor montage in Abox / Abox Pro kabeldozen...

Favorietenlijst

nieuw

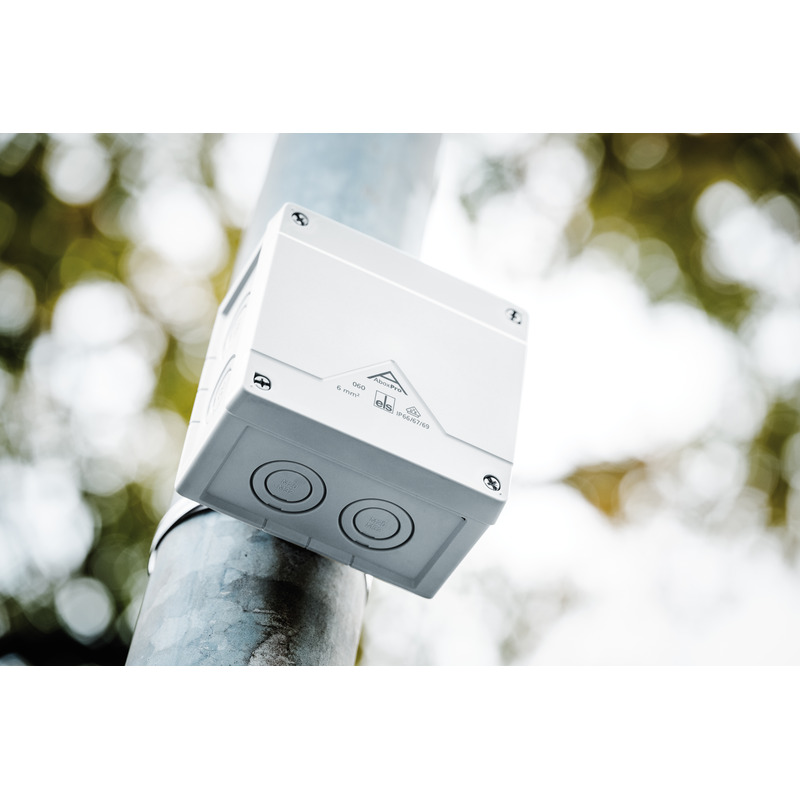

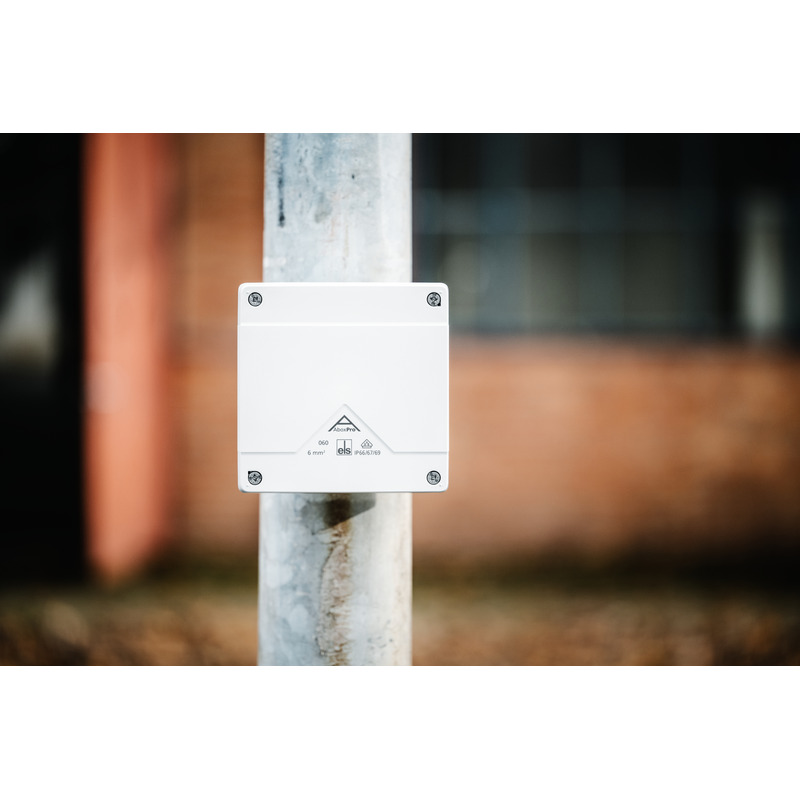

Mast-/buisbevestigingsset - MABF 100-1

Mast-/buisbevestigingsset MABF 100-1

Afmetingen : 38 x 100 x 15 mm
Artikelnummer: 89602001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025/2...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

Favorietenlijst

nieuw

Bevestigingsset - KTB 1

Bevestigingsset KTB 1

Afmetingen : 17 x 30 x 14 mm
Artikelnummer: 89600901

Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...

Favorietenlijst

CAD-tekeningen

CAD-tekeningen	3D-CAD-tekeningen downloaden

Bestekteksten

Login op mijnSpelsberg om de bestekteksten te downloaden. mySpelsberg Inloggen

Vergelijkbare producten

nieuw

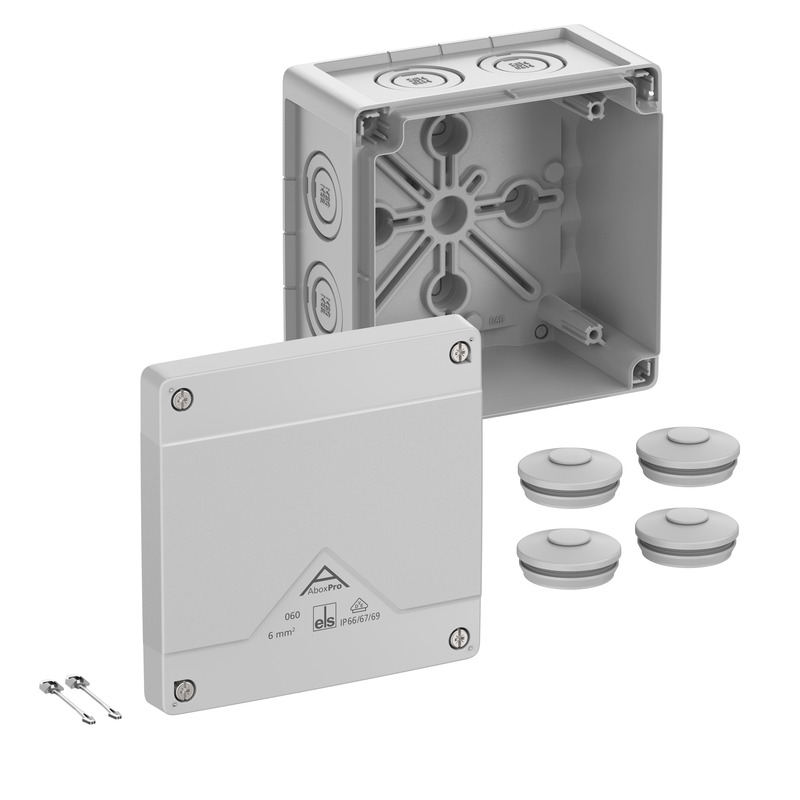

Aftakdoos - Abox Pro 060-L

Aftakdoos Abox Pro 060-L

Afmetingen : 127 x 127 x 75 mm
Artikelnummer: 40640001

grijs, U_i=1000 V AC, zonder klemmen

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 6 mm², gecertificeerd conform...

Favorietenlijst

nieuw

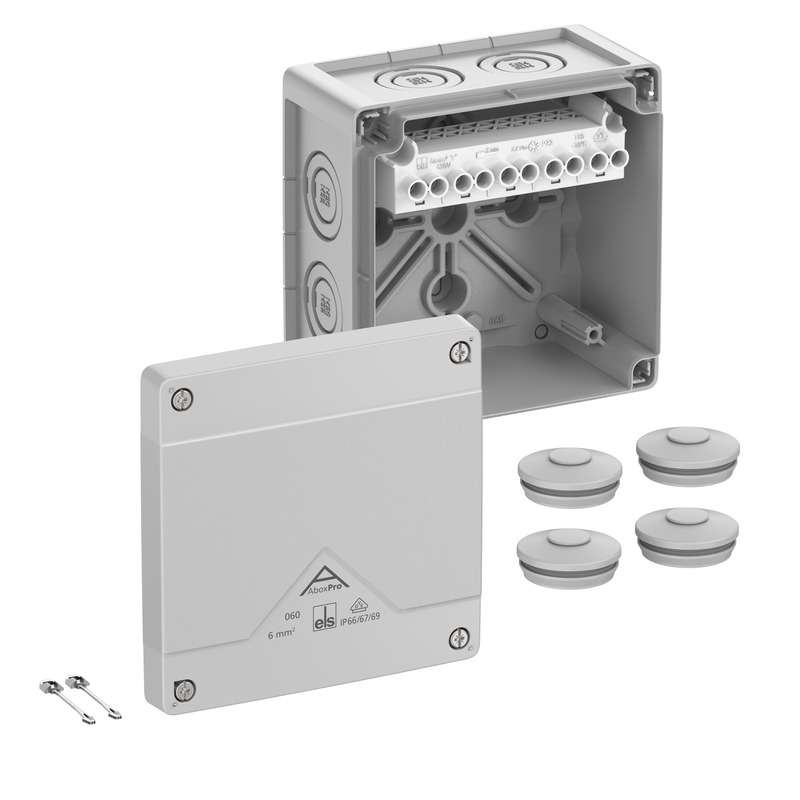

Aftakdoos - Abox Pro 060-6²

Aftakdoos Abox Pro 060-6²

Afmetingen : 127 x 127 x 75 mm
Artikelnummer: 40642001

grijs, U_i=690 V AC, I_n=41 Ampère, met bovenliggende schroefklem,...

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 6 mm², gecertificeerd conform...

Favorietenlijst

nieuw

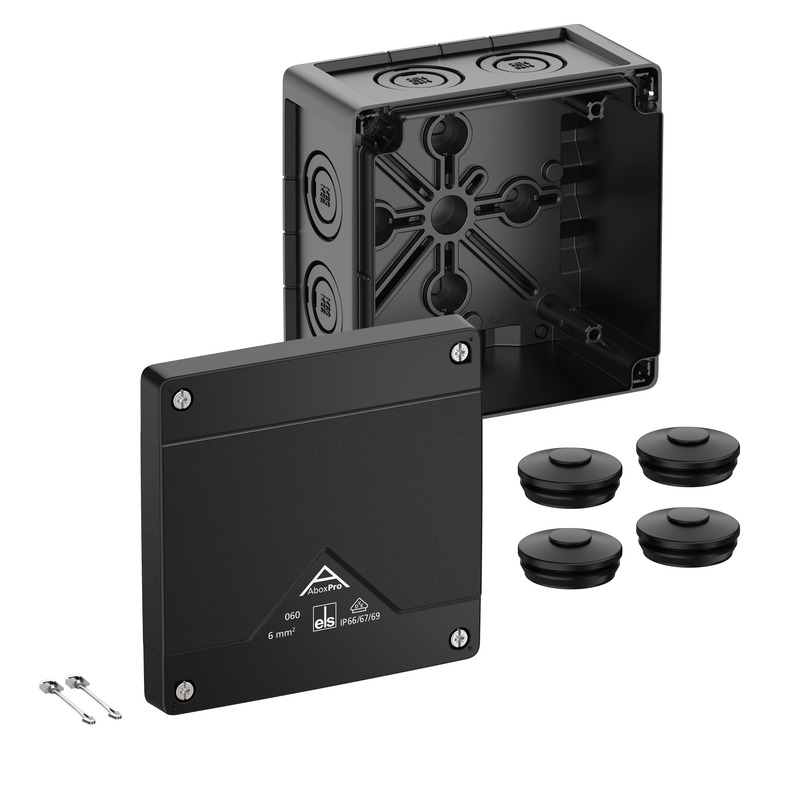

Aftakdoos - Abox Pro 060-L/sw
