Abox Pro 025 AB-2,5²

Abox Pro 025 AB-2,5²

Aftakdoos

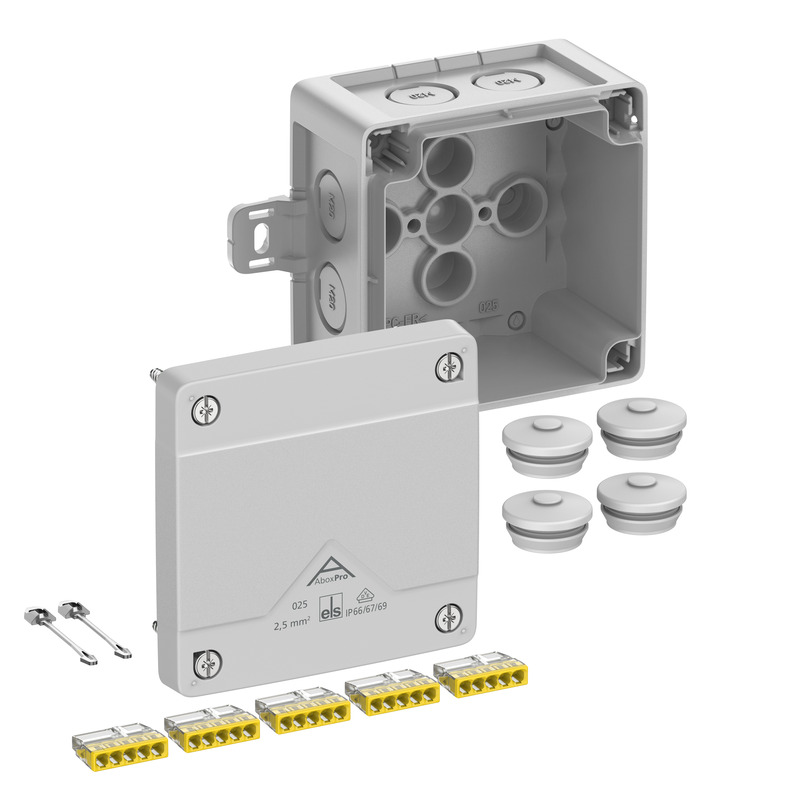

Abox Pro 025 AB-2,5²

Artikelnummer: 40242101 | Afmetingen: 92 x 92 x 60 mm

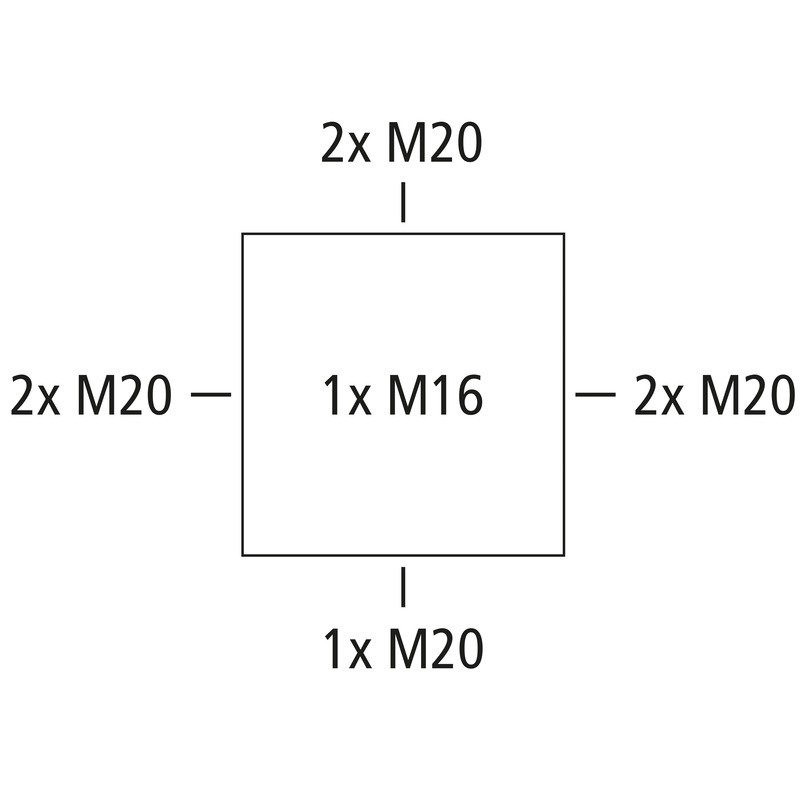

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 2,5 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M16/M20, (1 achter, 7 zijkant), buitenliggende bevestigingsogen, voor installaties in industriële omgevingen en onbeschermd buitengebied

grijs, U_i=450 V AC, I_n=24 Ampère, met 5 Wago lasklemmen 5 voudig 2273-205, max. nominale doorsnede volgens DIN EN 60998: 2,5 mm², klembare doorsnede per pool: 5 x 0,5 - 2,5 mm² massief Cu en Al (montagehandleiding in acht nemen)

Meegeleverd toebehoren:

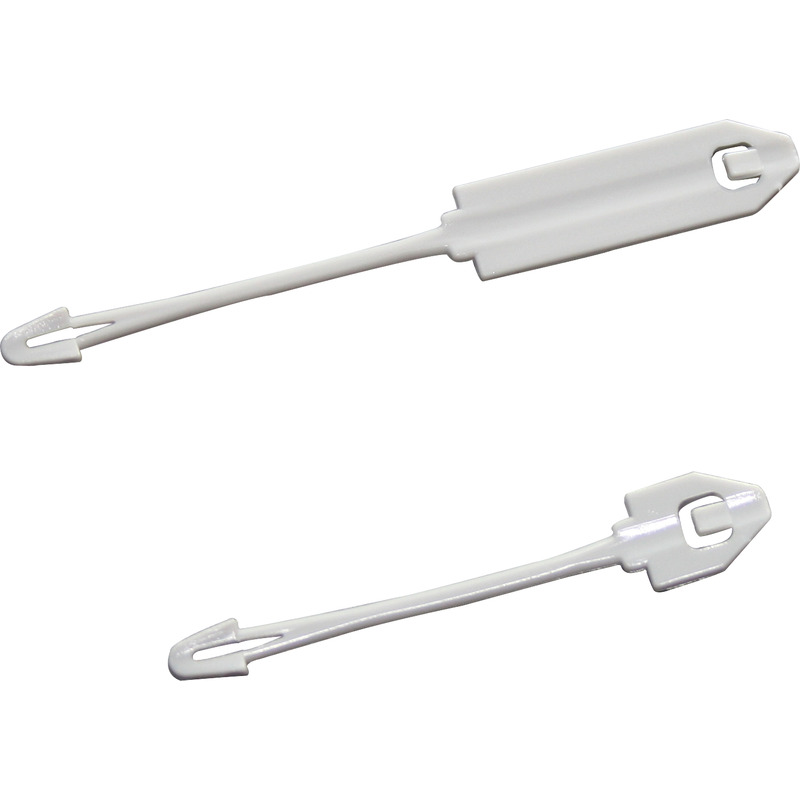

4 dubbele membraaninvoeringen IP66 M20 afdichtbereik 7 - 13 mm, deksel verliesbeveiliging

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	450 V
Doorslagspanning DC	450 V
Min. aderdoorsnede	0,5 mm²
Max. aderdoorsnede	2,5 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	24 Ampère
Klemtype	zonder schroeven
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	92 mm
Lengte	92 mm
Hoogte	60 mm
Inwendige lengte	78 mm
Inwendige breedte	78 mm
Inwendige hoogte	40 mm
Gewicht	0.1797 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	60 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902662371
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding FR/ES	pdf (5 MB)
Montagehandleiding DE/EN	pdf (5 MB)

Maattekening

Maattekening	pdf (3 MB)
Maattekening	dwg (3 MB)
Maattekening	dxf (16 MB)

Certificaat

CE Toelichting DE/EN/PL	pdf (141 KB)
UKCA Toelichting EN	pdf (166 KB)
DNV Certificaat EN	pdf (198 KB)
VDE Certificaat DE/EN	pdf (496 KB)
DLG Goedkeuring DE	pdf (1 MB)
CE Toelichting DE/EN/FR	pdf (139 KB)

Toebehoren

kabelwartel - KVR M16-MGM

kabelwartel KVR M16-MGM

Afmetingen : 22 x 22 x 31 mm
Artikelnummer: 22741601

Afdichtingsbereik 4 - 10 mm, Schroefdraadlengte 8 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M20-MGM

kabelwartel KVR M20-MGM

Afmetingen : 26,5 x 26,5 x 36 mm
Artikelnummer: 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M20-GDB/MGM

kabelwartel KVR M20-GDB/MGM

Afmetingen : 30 x 30 x 37 mm
Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

dubbele membraaninvoeringen - DMS M16

dubbele membraaninvoeringen DMS M16

Afmetingen : 20,7 x 20,7 x 13,2 mm
Artikelnummer: 26041601

Afdichtingsbereik 5 - 9 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

dubbele membraaninvoeringen - DMS M20

dubbele membraaninvoeringen DMS M20

Afmetingen : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26042001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

nieuw

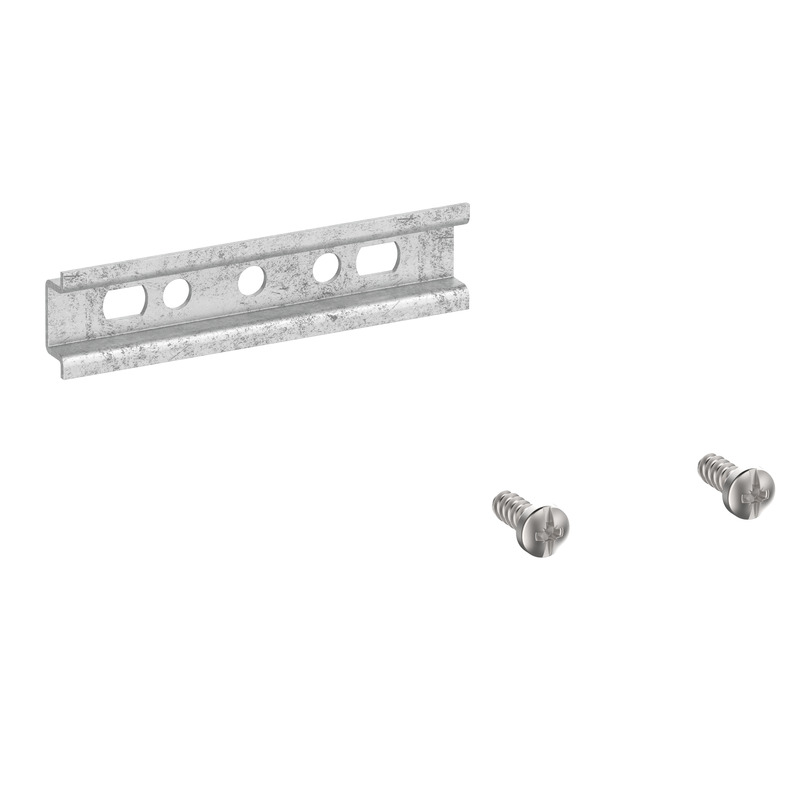

DIN-rail - Abox 025 TS15

DIN-rail Abox 025 TS15

Afmetingen : 15 x 61 x 5,5 mm
Artikelnummer: 89520201

voor Abox / Abox Pro 025

DIN-rail conform DIN EN 60715, 15 x 5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...

Favorietenlijst

nieuw

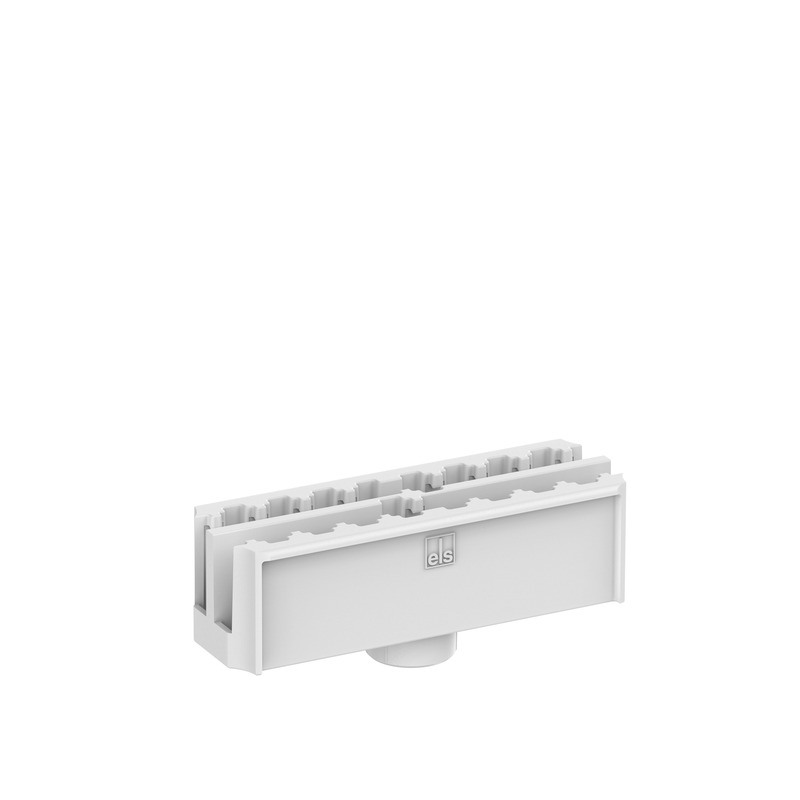

Klemmenhouder - Abox 025/040 KH 2273 2,5²

Klemmenhouder Abox 025/040 KH 2273 2,5²

Afmetingen : 23 x 70 x 27 mm
Artikelnummer: 89600201

Voor gefixeerde montage tot 6 klemmen Wago 2273-205 in inbouwdozen...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

Favorietenlijst

nieuw

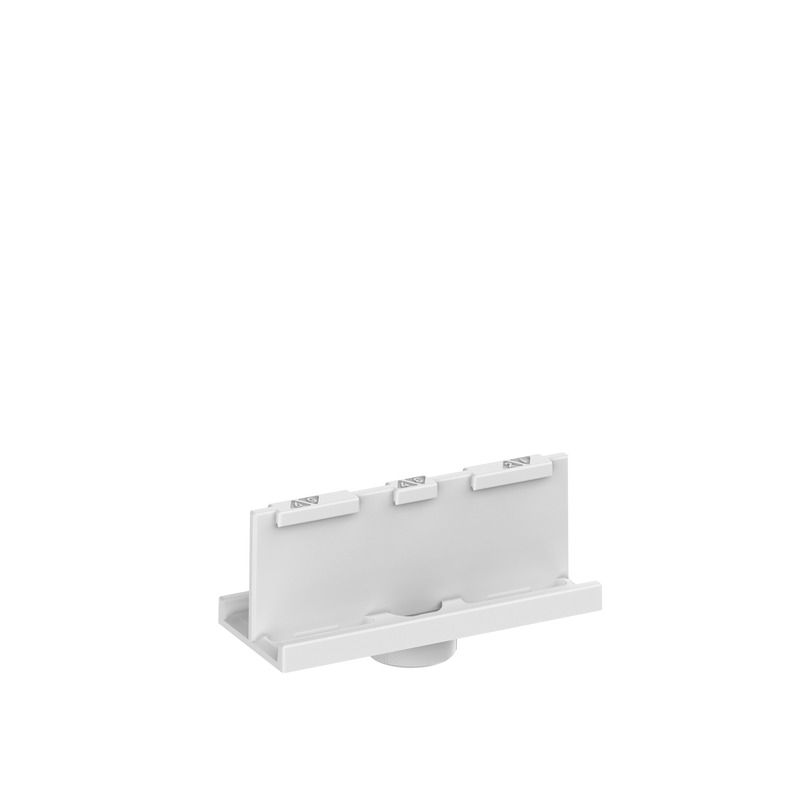

Klemmenhouder - Abox 025/040 KH 221 4²

Klemmenhouder Abox 025/040 KH 221 4²

Afmetingen : 23 x 56 x 29 mm
Artikelnummer: 89600301

Voor gefixeerde montage van tot 6 klemmen Wago 221-413 in inbouwdozen...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

Favorietenlijst

nieuw

klemblok - Abox 025/040 KLS-2,5²/4²

klemblok Abox 025/040 KLS-2,5²/4²

Afmetingen : 15 x 46 x 25 mm
Artikelnummer: 89640401

Schroefklem voor Abox/Abox Pro 025 en Abox/Abox Pro 040, 5-polig - 4...

Verbindingsklem conform DIN EN 60998 (VDE 0613), U_i=690V. Voor montage in Abox / Abox Pro kabeldozen...

Favorietenlijst

nieuw

Mast-/buisbevestigingsset - MABF 65-1

Mast-/buisbevestigingsset MABF 65-1

Afmetingen : 38 x 65 x 15 mm
Artikelnummer: 89601001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025, Abox...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

Favorietenlijst

nieuw

Bevestigingsset - KTB 1

Bevestigingsset KTB 1

Afmetingen : 17 x 30 x 14 mm
Artikelnummer: 89600901

Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...

Favorietenlijst

CAD-tekeningen

CAD-tekeningen	3D-CAD-tekeningen downloaden

Bestekteksten

Login op mijnSpelsberg om de bestekteksten te downloaden. mySpelsberg Inloggen

Vergelijkbare producten

nieuw

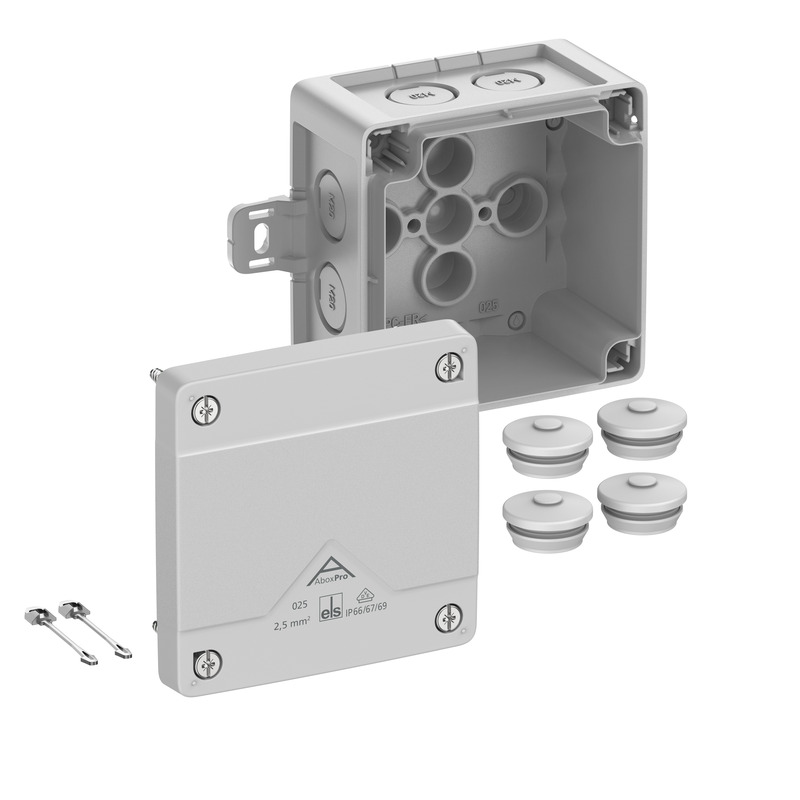

Aftakdoos - Abox Pro 025 AB-L

Aftakdoos Abox Pro 025 AB-L

Afmetingen : 92 x 92 x 60 mm
Artikelnummer: 40240101

grijs, U_i=1000 V AC, zonder klemmen

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 2,5 mm², gecertificeerd conform...

Favorietenlijst

nieuw

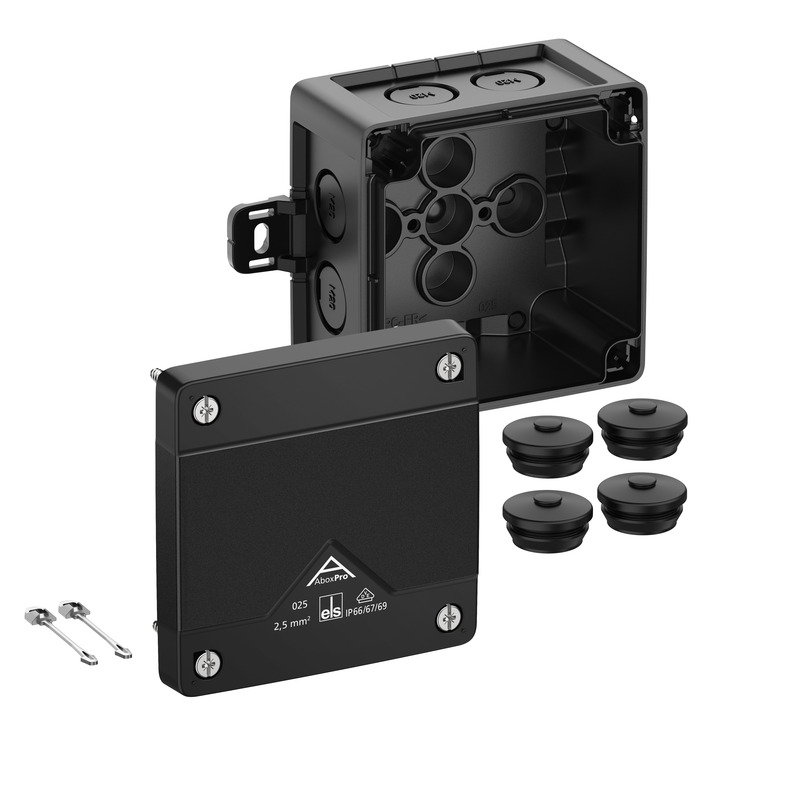

Aftakdoos - Abox Pro 025 AB-L/sw
