Abox Pro 025-2,5²

Abox Pro 025-2,5²

Aftakdoos

Abox Pro 025-2,5²

Artikelnummer: 40242001 | Afmetingen: 92 x 92 x 60 mm

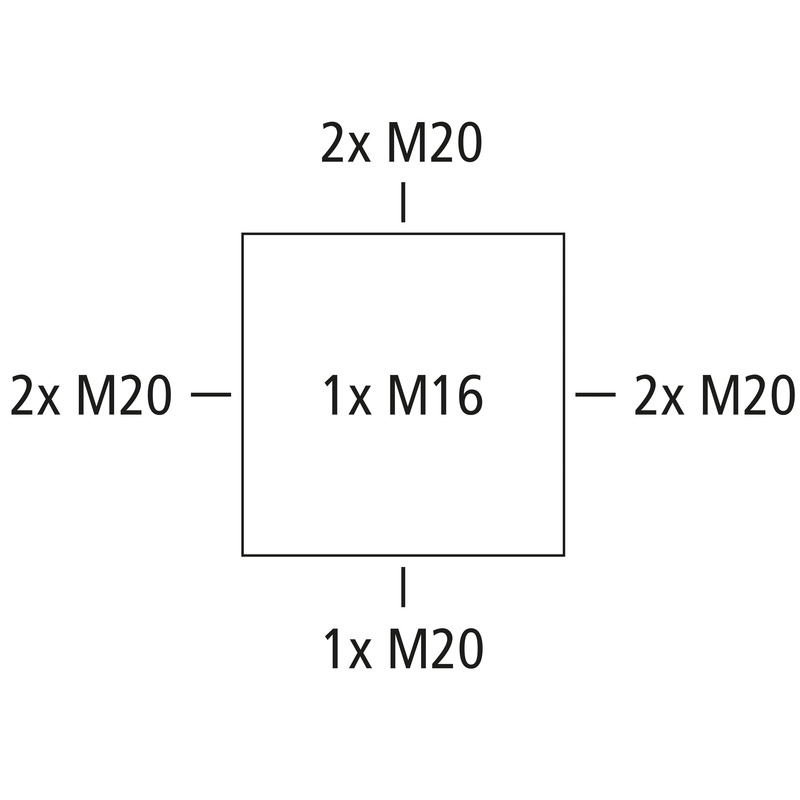

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 2,5 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M16/M20, (1 achter, 7 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

grijs, U_i=450 V AC, I_n=24 Ampère, met 5 Wago lasklemmen 5 voudig 2273-205, max. nominale doorsnede volgens DIN EN 60998: 2,5 mm², klembare doorsnede per pool: 5 x 0,5 - 2,5 mm² massief Cu en Al (montagehandleiding in acht nemen)

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M20 afdichtbereik 7 - 13 mm, deksel verliesbeveiliging

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	450 V
Doorslagspanning DC	450 V
Min. aderdoorsnede	0,5 mm²
Max. aderdoorsnede	2,5 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	24 Ampère
Klemtype	zonder schroeven
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	92 mm
Lengte	92 mm
Hoogte	60 mm
Inwendige lengte	78 mm
Inwendige breedte	78 mm
Inwendige hoogte	40 mm
Gewicht	0.1767 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	60 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902662319
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding FR/ES	pdf (5 MB)
Montagehandleiding DE/EN	pdf (5 MB)

Maattekening

Maattekening	pdf (3 MB)
Maattekening	dwg (3 MB)
Maattekening	dxf (16 MB)

Certificaat

VDE Certificaat DE/EN	pdf (496 KB)
CE Toelichting DE/EN/FR	pdf (139 KB)
UKCA Toelichting EN	pdf (166 KB)
DNV Certificaat EN	pdf (198 KB)
CE Toelichting DE/EN/PL	pdf (141 KB)
DLG Goedkeuring DE	pdf (1 MB)
