Abox Pro XT SLK-2,5²

Artikelnummer: 40246001 | Afmetingen: 92 x 92 x 60 mm

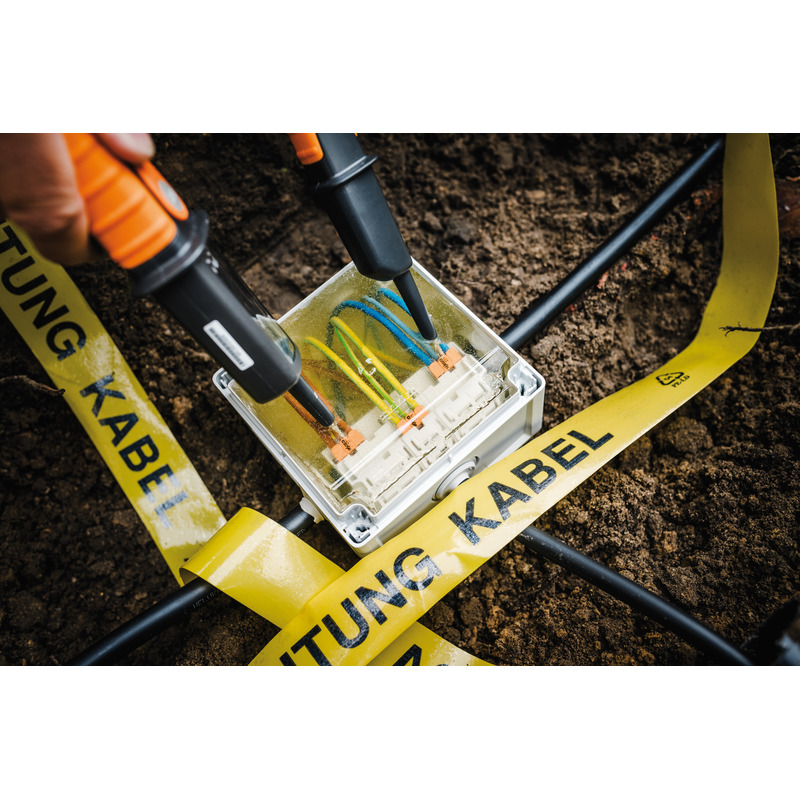

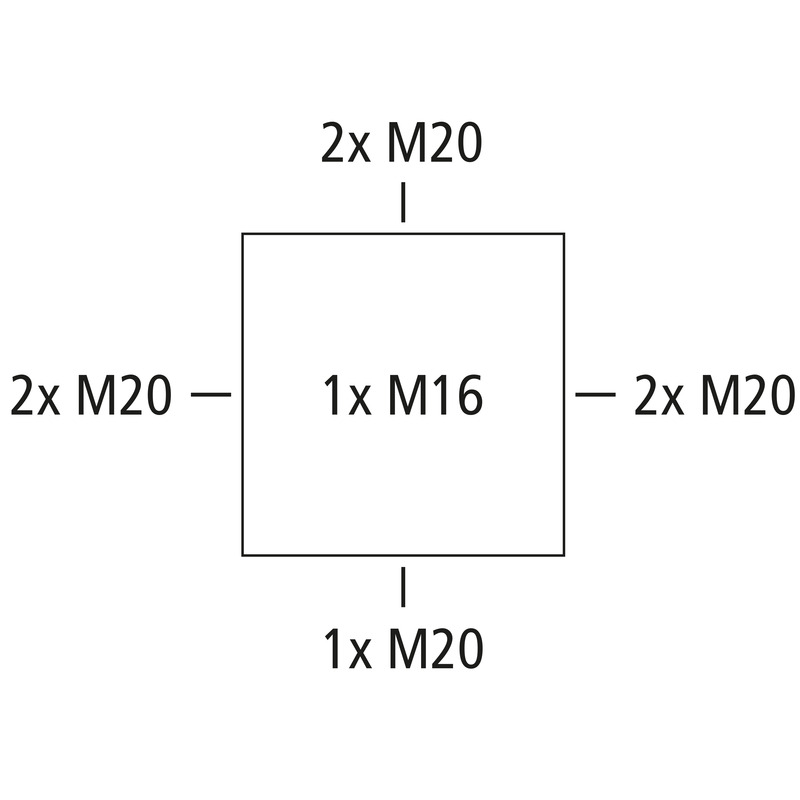

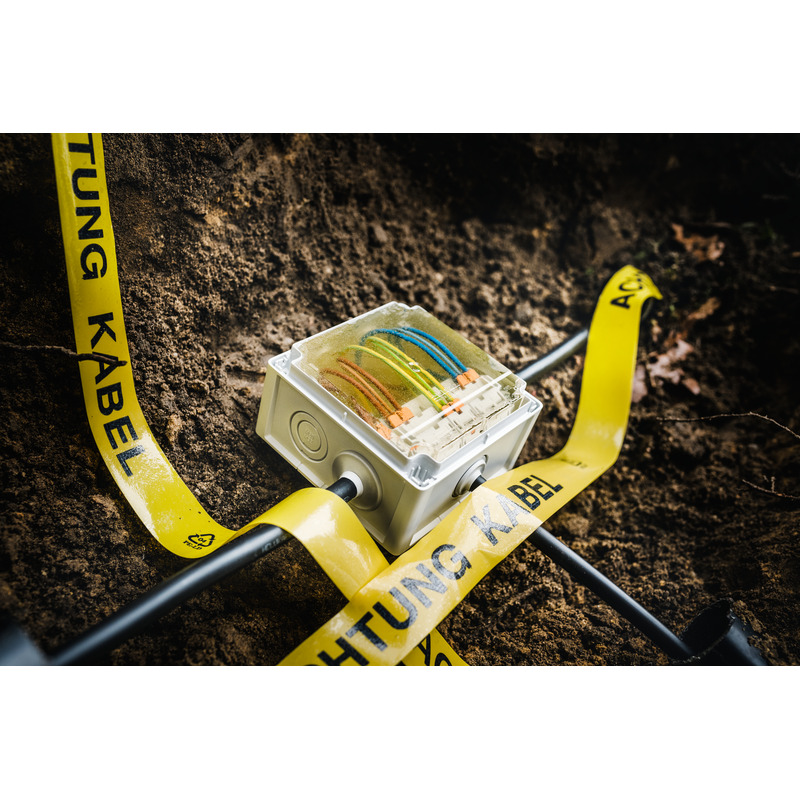

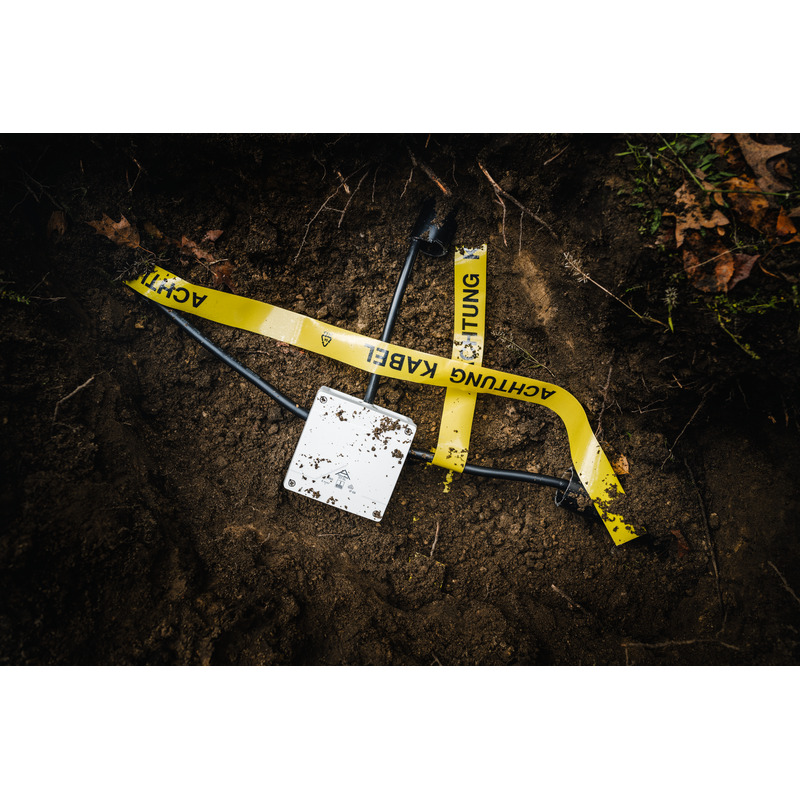

Aftakdoos, met beschermingsgraad IP68, nominale doorsnede 2,5 mm², U_i=450V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), uitbreekmembranen, M16/M20, (1 achter, 7 zijkant), montage openingen aan de binnenzijde, met schroefloze klemmen voor het vastgieten, voor de montage in overstromingsgebieden en in de grond zonder verkeersbelasting voor industriële installaties en onbeschermd buitengebied

grijs, I_n=24 Ampère, met 3 op de bodem bevestigde, schroefloze 3-voudige-klemmen Wago 221-413 - 2,5 mm², klembare doorsnede per pool: 3 x 0,2 tot 2,5 mm² massief Cu en 3 x 0,14 tot 2,5 mm² flexibel Cu

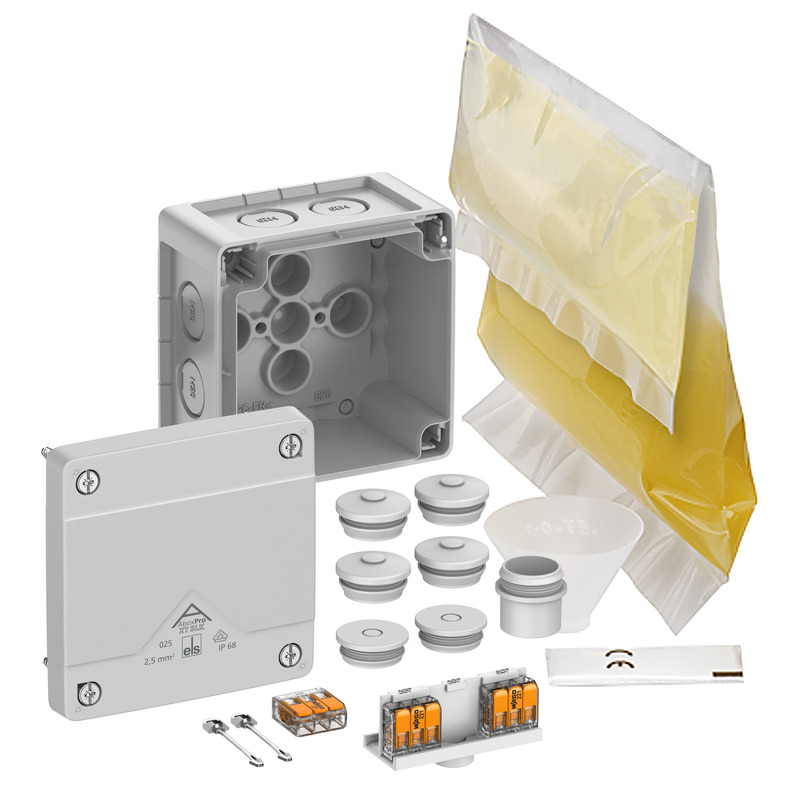

Meegeleverd toebehoren:

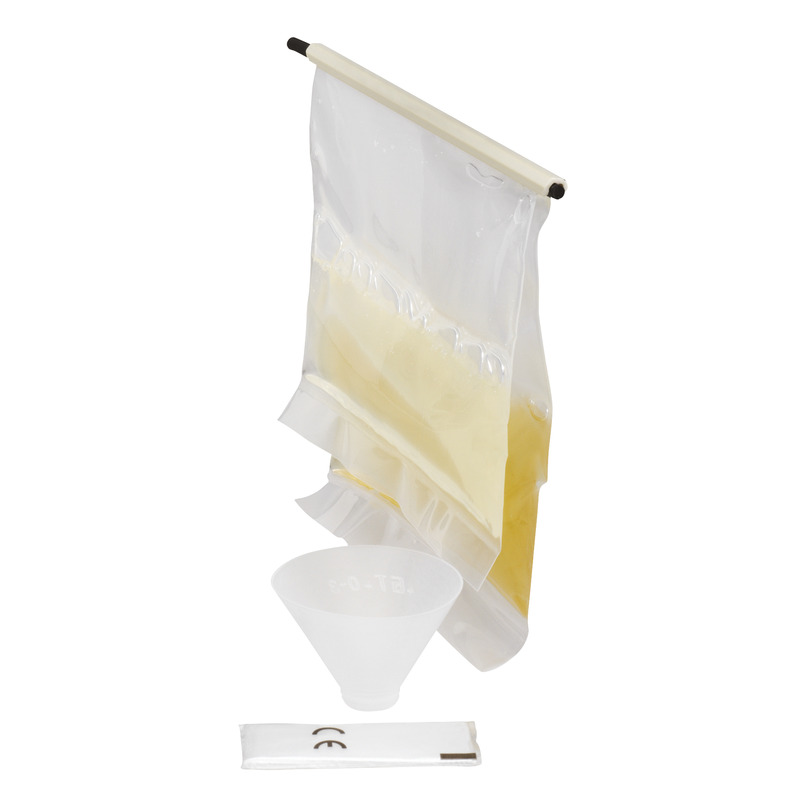

4 dubbele membraaninvoeringen IP66 M20 afdichtbereik 7 - 13 mm, 2 afsluitstoppen M20, 1 invoerwartel M20, deksel verliesbeveiliging, 1 zakje giethars GHB Pro 1 met vultrechter en wegwerphandschoenen

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	450 V
Doorslagspanning DC	450 V
Min. aderdoorsnede	0,2 mm²
Max. aderdoorsnede	2,5 mm²
Beschermingsklasse	II
Beschermingsgraad	IP68
Nominale stroom	24 Ampère
Klemtype	zonder schroeven
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	92 mm
Lengte	92 mm
Hoogte	60 mm
Inwendige lengte	78 mm
Inwendige breedte	78 mm
Inwendige hoogte	40 mm
Gewicht	0.514 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C

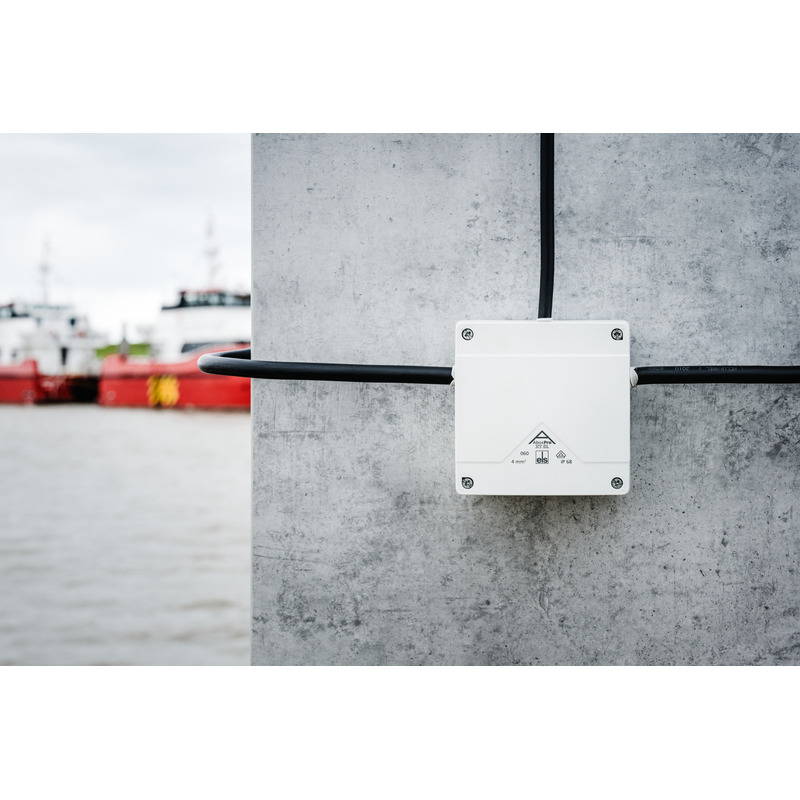

plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902662500
Packing Unit Code	CT
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)
