Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16²

Aftakdoos

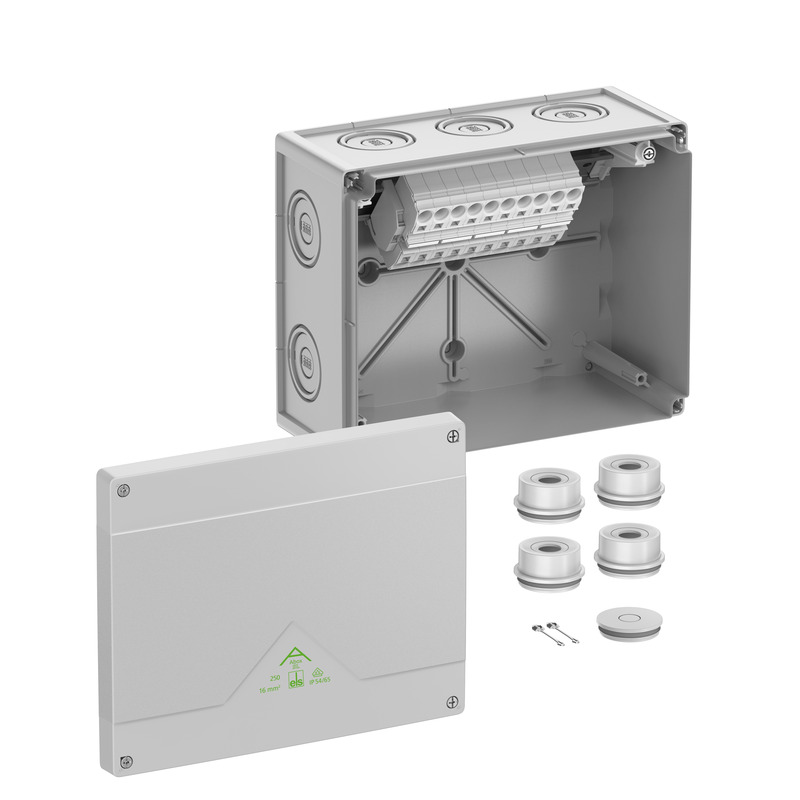

Abox SL-16²

Artikelnummer: 81644001 | Afmetingen: 252 x 202 x 120 mm

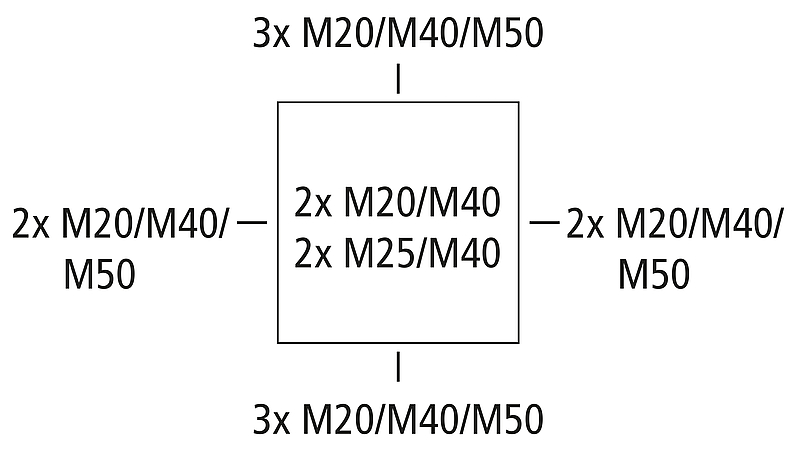

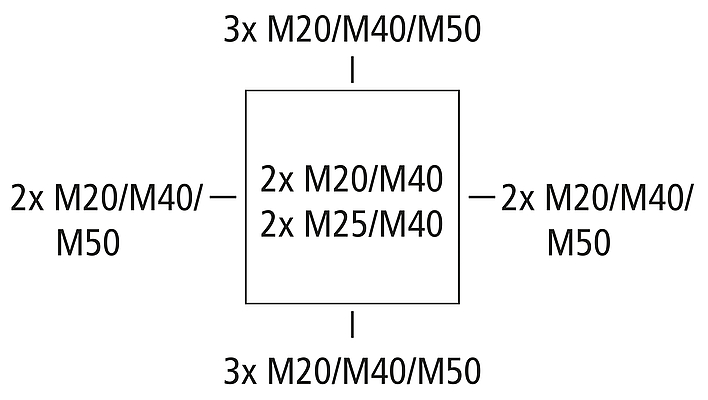

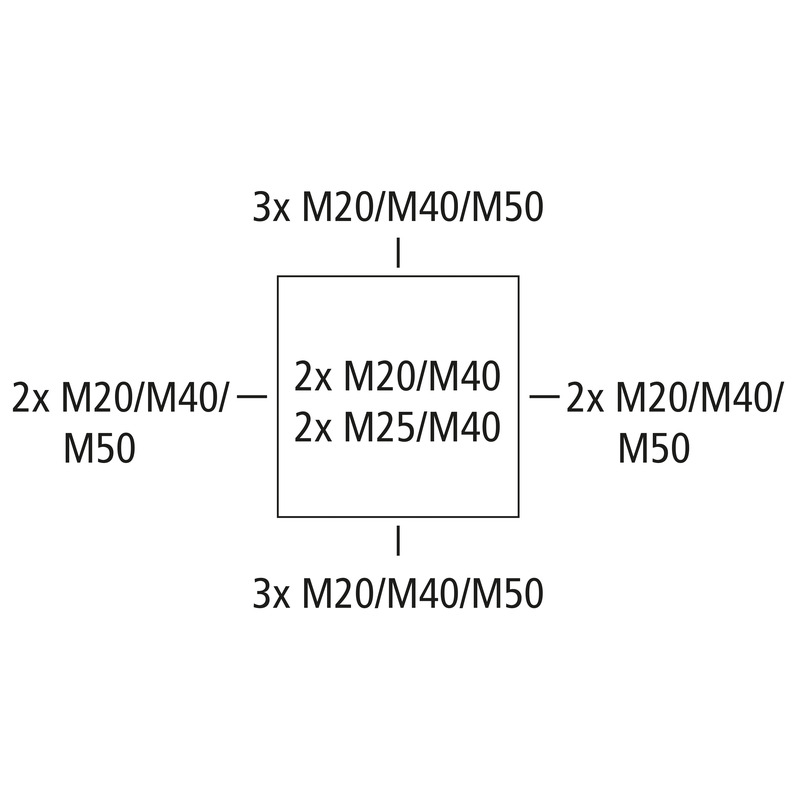

Aftakdoos, met beschermingsgraad IP55/IP66, nominale doorsnede 16 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), uitbreekmembranen, M20/M25/M32/M40/M50, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, met schroefloze klemmen voor standaard installaties binnen en beschermde buiteninstallaties

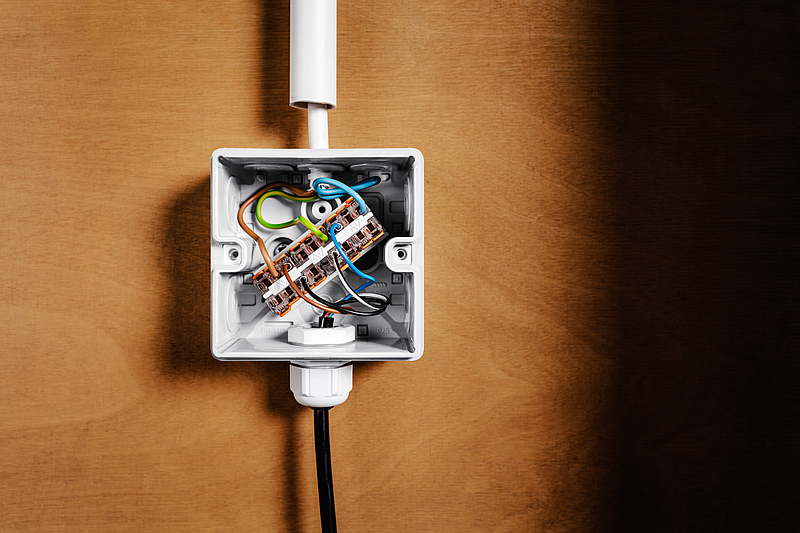

grijs, In=76 Ampère, met bovenliggende schroefloze klem Wago 2016-1201, 5-polig, max. nominale doorsnede volgens DIN EN 60998: 16 mm² klembare doorsnede per pool: 4 x 0,5 tot 16 mm² massief Cu en 4 x 0,5 tot 25 mm² flexibel Cu

Meegeleverd toebehoren:
4 invoerwartels IP55 M40 afdichtbereik 17 - 30 mm, 1 afsluitdop IP55 M40, deksel verliesbeveiliging

Elektrische eigenschappen

Doorslagspanning AC 690 V
Doorslagspanning DC 690 V
Min. aderdoorsnede 0,5 mm²
Max. aderdoorsnede 16 mm²
Beschermingsklasse II
Beschermingsgraad IP55/IP66
Nominale stroom 76 Ampère
Klemtype zonder schroeven
Aantal polen 5

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 252 mm
Lengte 202 mm
Hoogte 120 mm
Inwendige lengte 186 mm
Inwendige breedte 236 mm
Inwendige hoogte 99 mm
Gewicht 1.1494 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 750 °C

Mechanische eigenschappen

Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1.5 Nm
Bevestiging op de muur Wand-/plafondmontage
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 55 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902660339
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat
Materiaal afdichting Thermoplastisch Elastomeer
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN pdf (5 MB)
Montagehandleiding FR/ES pdf (5 MB)

Maattekening

Maattekening dwg (5 MB)
Maattekening dxf (23 MB)
Maattekening pdf (4 MB)
Maattekening pdf (6 MB)
Maattekening dxf (36 MB)
Maattekening dwg (7 MB)

Certificaat

VDE Certificaat DE/EN pdf (397 KB)
CE Toelichting DE/EN/FR pdf (139 KB)
UKCA Toelichting EN pdf (167 KB)
CE Toelichting DE/EN/PL pdf (141 KB)
DLG Goedkeuring DE pdf (1 MB)
