Abox SL-10²

Abox SL-10²

Abox SL-10²

Abox SL-10²

Abox SL-10²

Abox SL-10²

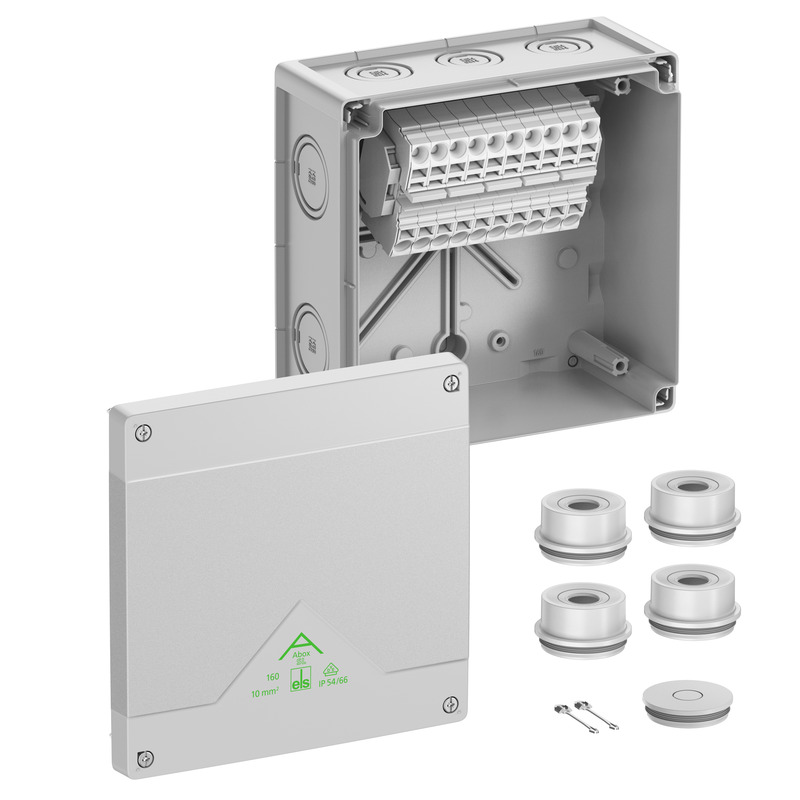

Aftakdoos

Abox SL-10²

Artikelnummer: 81044001 | Afmetingen: 182 x 182 x 90 mm

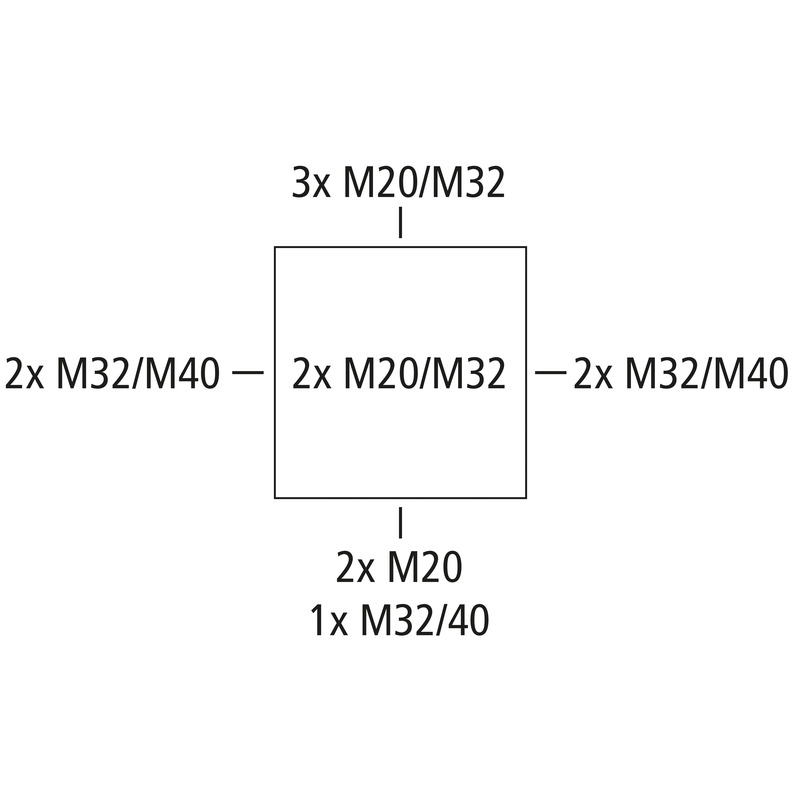

Aftakdoos, met beschermingsgraad IP55/IP66, nominale doorsnede 10 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), uitbreekmembranen, M20/M32/M40, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, met schroefloze klemmen voor standaard installaties binnen en beschermde buiteninstallaties

grijs, I_n=57 Ampère, met bovenliggende schroefloze klem Wago 2010-1201, 5-polig, max. nominale doorsnede volgens DIN EN 60998: 10 mm², klembare doorsnede per pool: 4 x 0,5 tot 16 mm² massief/flexibel Cu

Meegeleverd toebehoren:
4 invoerwartels IP55 M40 afdichtbereik 17 - 30 mm, 1 afsluitdop IP55 M40, deksel verliesbeveiliging

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	0,5 mm²
Max. aderdoorsnede	10 mm²
Beschermingsklasse	II
Beschermingsgraad	IP55/IP66
Nominale stroom	57 Ampère
Klemtype	zonder schroeven
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	182 mm
Lengte	182 mm
Hoogte	90 mm
Inwendige lengte	167 mm
Inwendige breedte	167 mm
Inwendige hoogte	69 mm
Gewicht	0.8764 kg

Materiaal eigenschappen

uv-bestendig	nee
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	750 °C

Mechanische eigenschappen

Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	55 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902660421
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN	pdf (5 MB)
Montagehandleiding FR/ES	pdf (5 MB)

Maattekening

Maattekening	dwg (5 MB)
Maattekening	dxf (23 MB)
Maattekening	pdf (4 MB)

Certificaat

VDE Certificaat DE/EN	pdf (397 KB)
CE Toelichting DE/EN/FR	pdf (139 KB)
UKCA Toelichting EN	pdf (167 KB)
DLG Goedkeuring DE	pdf (1 MB)
CE Toelichting DE/EN/PL	pdf (141 KB)
