nieuw

Aftakdoos

Abox 040 AB-L

Artikelnummer: 80440101 | Afmetingen: 102 x 102 x 57 mm

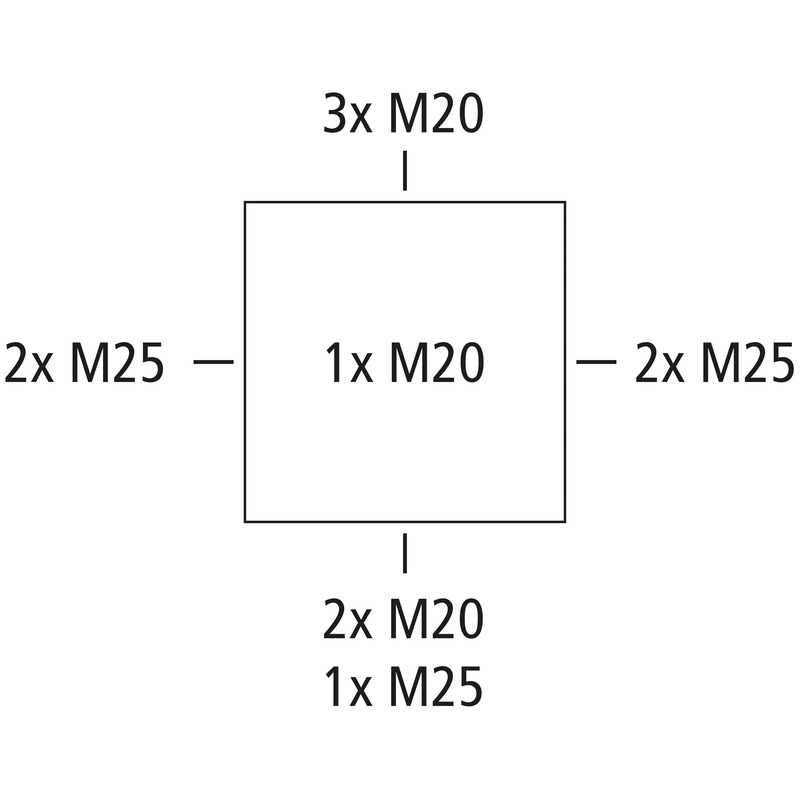

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25, afdichtingsbereik 4 - 21 mm, (1 achter, 10 zijkant), buitenliggende bevestigingsogen, voor standaard binneninstallaties en beschermde buiteninstallaties

grijs, U_i=1000 V AC, zonder klemmen

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	1000 V
Doorslagspanning DC	1000 V
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
Klemtype	zonder

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	102 mm
Lengte	102 mm
Hoogte	57 mm
Inwendige lengte	90 mm
Inwendige breedte	90 mm
Inwendige hoogte	49 mm
Gewicht	0.133 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	750 °C

Mechanische eigenschappen

Voor afdichtbereik min.	4 mm
Voor afdichtbereik max.	21 mm
Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	55 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902661442
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen
Materiaal invoer	Thermoplastisch Elastomeer
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding FR/ES	pdf (5 MB)
Montagehandleiding DE/EN	pdf (5 MB)

Maattekening

Maattekening	pdf (4 MB)
Maattekening	dwg (5 MB)
Maattekening	dxf (24 MB)

Certificaat

UKCA Toelichting EN	pdf (167 KB)
DLG Goedkeuring DE	pdf (1 MB)
CE Toelichting DE/EN/PL	pdf (141 KB)
CE Toelichting DE/EN/FR	pdf (139 KB)
VDE Certificaat DE/EN	pdf (397 KB)
