Dit product is niet meer leverbaar!

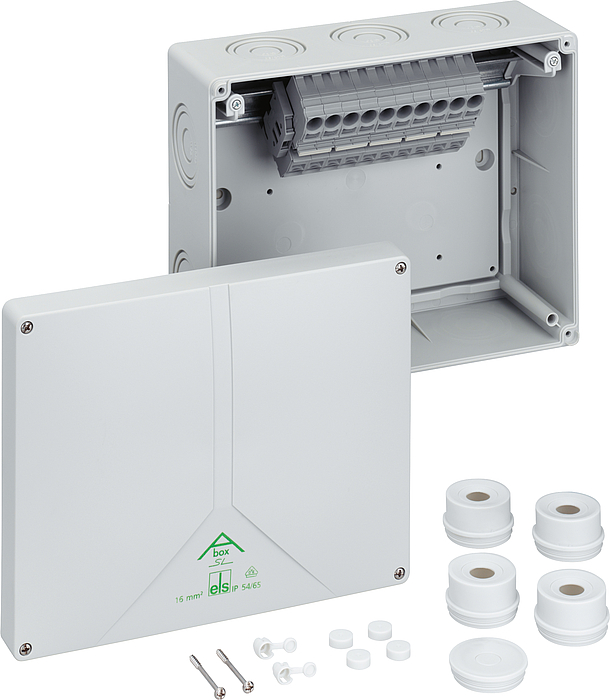

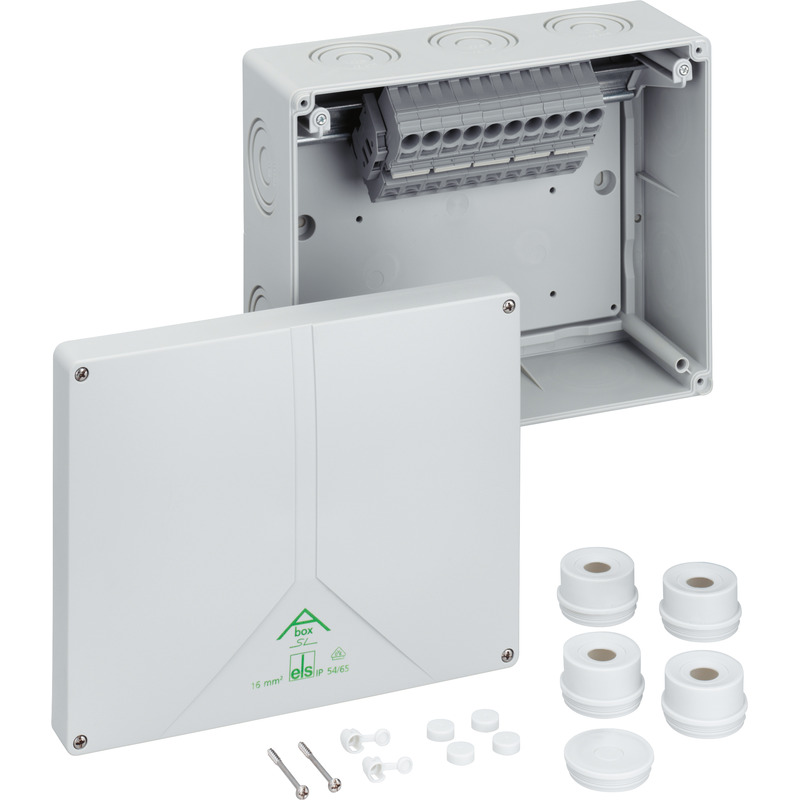

Aftakdoos

Abox SL-16²

Artikelnummer: 83581001 | Afmetingen: 250 x 200 x 115 mm

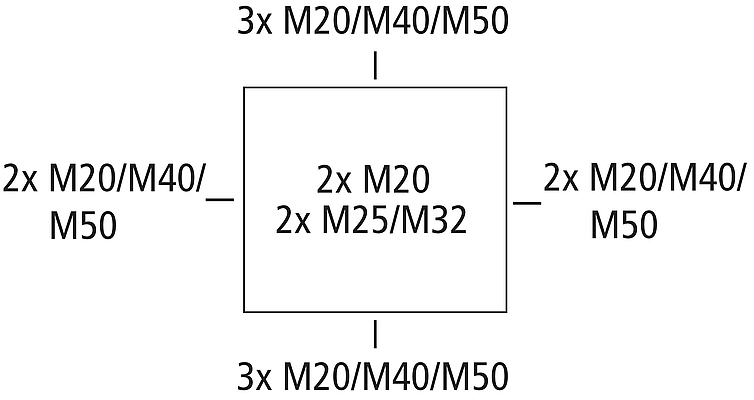

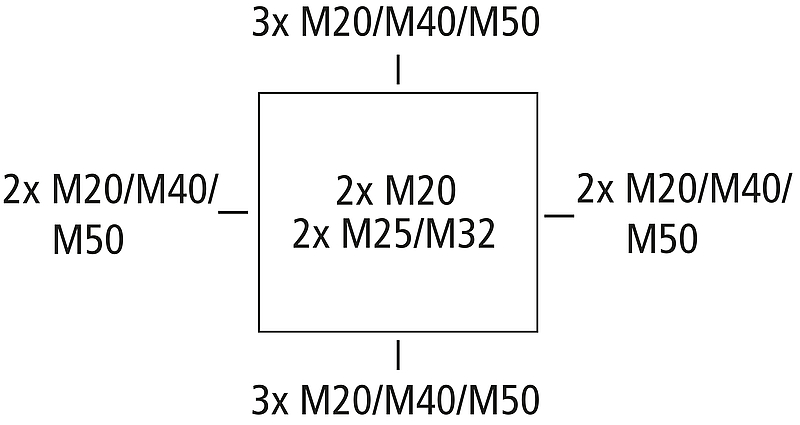

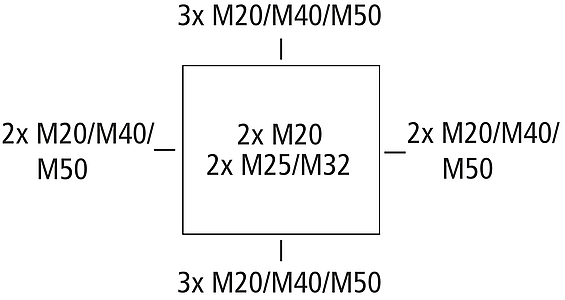

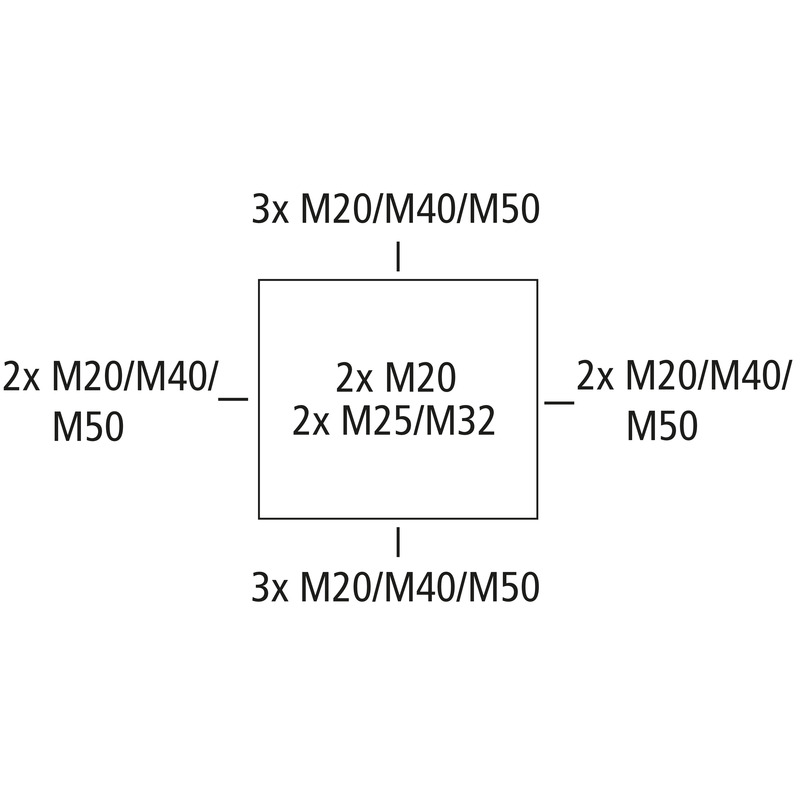

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 16 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M25/M32/M40/M50, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, met steekklemmen voor standaard binneninstallaties

grijs, met bovenliggende steekklem Wago 2016-1201, 5-polig, max. nominale doorsnede conform DIN EN 60998: 16 mm², bij een stroombelastbaarheid van 76 A, klembare doorsnede per pool: 4 x 0,5 tot 16 mm², massief, 4 x 0,5 tot 25 mm² soepel

Meegeleverd toebehoren:
4 invoerwartels IP54 M40 afdichtbereik 17 - 30 mm, 1 afsluitdop M40, 1 verzegelset

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	16 mm²
Beschermingsklasse	II
Beschermingsgraad	IP54/IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	250 mm
Lengte	200 mm
Hoogte	115 mm
Gewicht	1.087 kg

Materiaal eigenschappen

uv-bestendig	nee
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	Binnen

Sales Information

EAN	4013902931101
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polystyreen
Materiaal deksel	Polystyreen
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	dwg (1 MB)
Maattekening	jpg (1 MB)
Maattekening	pdf (717 KB)
Maattekening	dxf (7 MB)

Certificaat

UKCA Toelichting EN	pdf (50 KB)
VDE Certificaat DE/EN	pdf (768 KB)
CE Toelichting DE/EN/FR	pdf (63 KB)

Toebehoren

Wurgnippel WST M20

Afmetingen : 24 x 24 x 20 mm
Artikelnummer: 20342001

Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm

Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs
