Dit product is verouderd. loopt uit tot 28.02.2025
Naar het opvolgende product

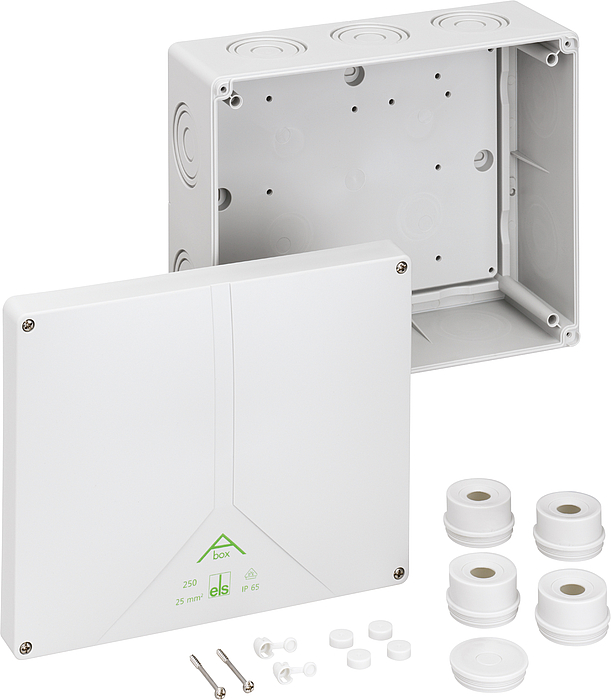

Abox 250-L Abox 250-L

Aftakdoos

Abox 250-L

Artikelnummer: 82591001 | Afmetingen: 250 x 200 x 115 mm

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 25 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M25/M32/M40/M50, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties

grijs, zonder klemmen

Meegeleverd toebehoren:

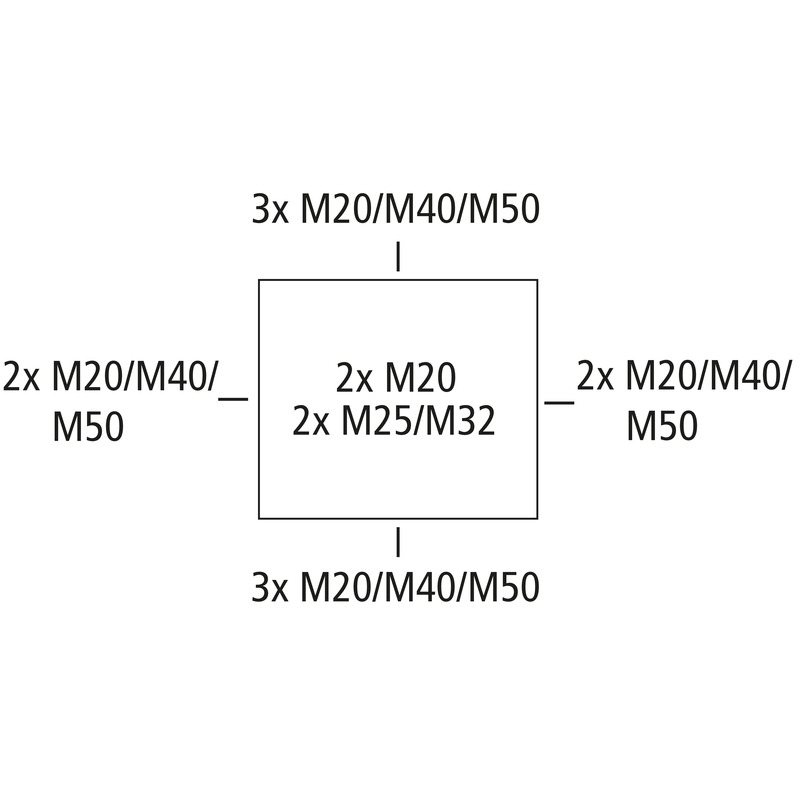

4 invoerwartels IP54 M40 afdichtbereik 17 - 30 mm, 1 afsluitdop M40, 1 verzegelset

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 25 mm²
Beschermingsklasse II
Beschermingsgraad IP54/IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 250 mm
Lengte 200 mm
Hoogte 115 mm
Gewicht 0.7472 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902948918
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polystyreen
Materiaal deksel Polystyreen
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (1 MB)

Maattekening

Maattekening pdf (449 KB)
Maattekening dxf (4 MB)
Maattekening dwg (859 KB)
Maattekening jpg (1 MB)

Certificaat

VDE Certificaat DE/EN pdf (679 KB)
CE Toelichting DE/EN/FR pdf (220 KB)
UKCA Toelichting EN pdf (49 KB)
CE Toelichting DE/EN/PL pdf (313 KB)
