Dit product is niet meer leverbaar!
Naar het opvolgende product

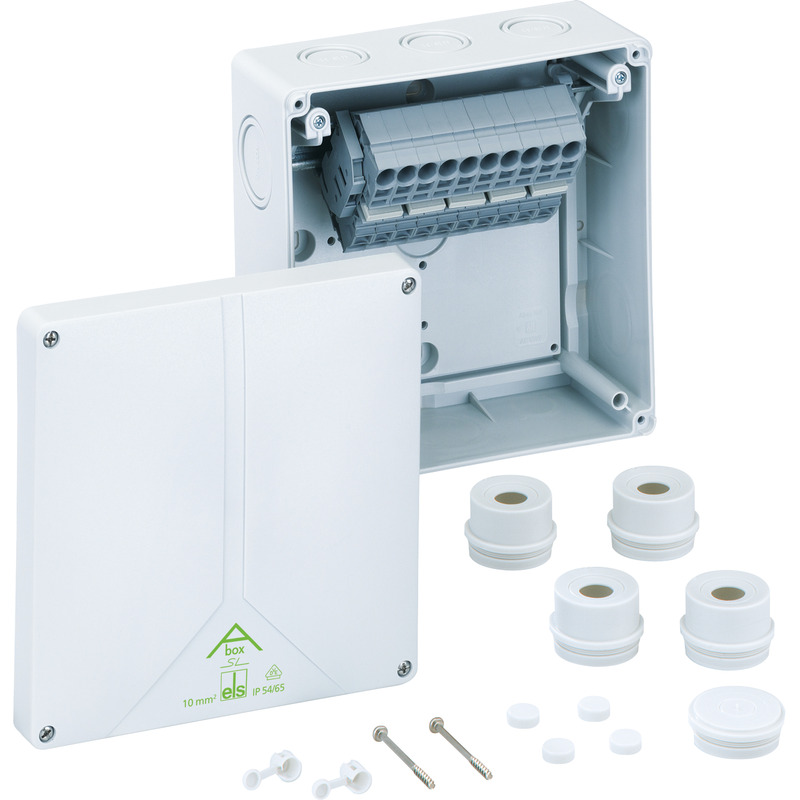

Abox SL-10² Abox SL-10²

Aftakdoos

Abox SL-10²

Artikelnummer: 81681001 | Afmetingen: 180 x 180 x 91 mm

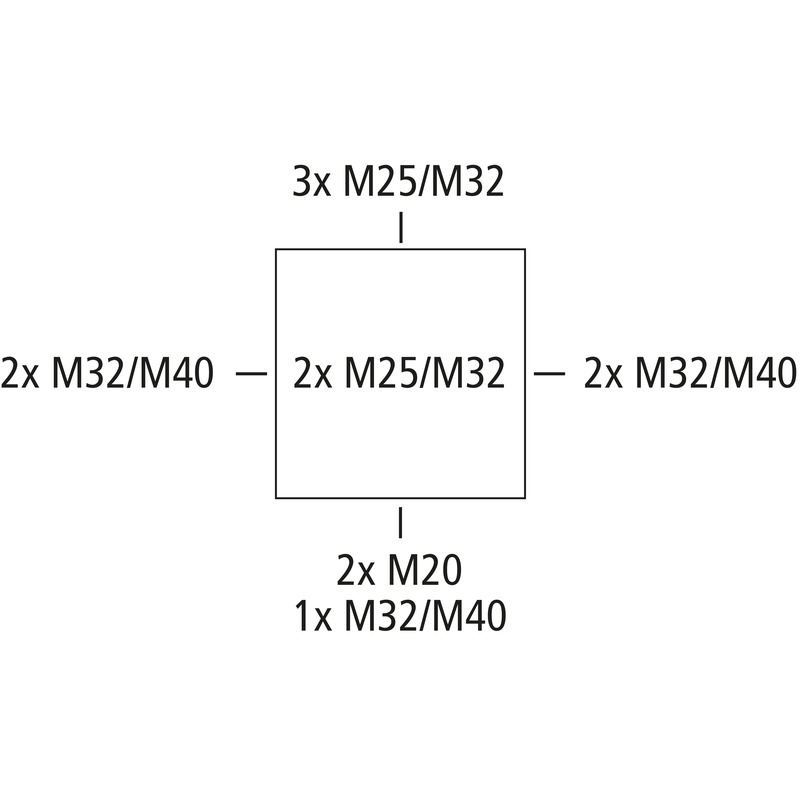

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 10 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M25/M32/M40, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, met steekklemmen voor standaard binneninstallaties

grijs, met bovenliggende steekklem Wago 2010-1201, 5-polig, max. nominale doorsnede conform DIN EN 60998: 10 mm², bij een stroombelastbaarheid van 57 A, klembare doorsnede per pool: 4 x 0,5 tot 16 mm² massief en soepel

Meegeleverd toebehoren:
4 invoerwartels IP54 M40 afdichtbereik 17 - 30 mm, 1 afsluitdop M40, 1 verzegelset

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 10 mm²
Beschermingsklasse II
Beschermingsgraad IP54/IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 180 mm
Lengte 180 mm
Hoogte 91 mm
Gewicht 0.714 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902931095
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polystyreen
Materiaal deksel Polystyreen
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening pdf (628 KB)
Maattekening dxf (7 MB)
Maattekening dwg (1 MB)
Maattekening jpg (1 MB)

Certificaat

CE Toelichting DE/EN/FR pdf (63 KB)
UKCA Toelichting EN pdf (50 KB)
VDE Certificaat DE/EN pdf (768 KB)

Toebehoren

Wurgnippel - WST M20

Wurgnippel WST M20

  • Afmetingen : 24 x 24 x 20 mm
  • Artikelnummer: 20342001

Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details
Wurgnippel - WST M25

Wurgnippel WST M25

  • Afmetingen : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 20342501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details
Wurgnippel - WST M32

Wurgnippel WST M32

  • Afmetingen : 37,5 x 37,5 x 25 mm
  • Artikelnummer: 20343201

Afdichtingsbereik 17 - 24 mm, Schroefdraadlengte 14 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details
Wurgnippel - WST M40

Wurgnippel WST M40

  • Afmetingen : 45,8 x 45,8 x 28 mm
  • Artikelnummer: 20344001

Afdichtingsbereik 17 - 24 mm, Schroefdraadlengte 14 mm



Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs



Favorietenlijst
Details
wurgnippel - WNI M20

wurgnippel WNI M20

  • Afmetingen : 24 x 24 x 20 mm
  • Artikelnummer: 21342001

Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs



Favorietenlijst
Details
wurgnippel - WNI M25

wurgnippel WNI M25

  • Afmetingen : 29,5 x 29,5 x 22 mm
  • Artikelnummer: 21342501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm



Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs



Favorietenlijst
Details
wurgnippel - WNI M32

wurgnippel WNI M32

  • Afmetingen : 37,5 x 37,5 x 25 mm
  • Artikelnummer: 21343201

Afdichtingsbereik 11 - 22 mm, Schroefdraadlengte 14 mm



Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs



Favorietenlijst
Details
kabelwartel - KVR M20-MGM

kabelwartel KVR M20-MGM

  • Afmetingen : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M20-GDB/MGM

kabelwartel KVR M20-GDB/MGM

  • Afmetingen : 30 x 30 x 37 mm
  • Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M25-MGM

kabelwartel KVR M25-MGM

  • Afmetingen : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M32-MGM

kabelwartel KVR M32-MGM

  • Afmetingen : 40 x 40 x 50 mm
  • Artikelnummer: 22743201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M40-MGM

kabelwartel KVR M40-MGM

  • Afmetingen : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...



Favorietenlijst
Details
invoerwartel - AST M20

invoerwartel AST M20

  • Afmetingen : 24,5 x 24,5 x 22,5 mm
  • Artikelnummer: 23042001

Afdichtingsbereik 8 - 13,5 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
invoerwartel - AST M25

invoerwartel AST M25

  • Afmetingen : 29,5 x 29,5 x 22,6 mm
  • Artikelnummer: 23042501

Afdichtingsbereik 9 - 18,5 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
invoerwartel - AST M32

invoerwartel AST M32

  • Afmetingen : 35,5 x 35,5 x 25,1 mm
  • Artikelnummer: 23043201

Afdichtingsbereik 13 - 23 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
invoerwartel - AST M40

invoerwartel AST M40

  • Afmetingen : 46,5 x 46,5 x 25,6 mm
  • Artikelnummer: 23044001

Afdichtingsbereik 17 - 30 mm



Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...



Favorietenlijst
Details
afsluitdoppen - VST M20

afsluitdoppen VST M20

  • Afmetingen : 24,5 x 24,5 x 13,5 mm
  • Artikelnummer: 23142001

Afdichtingsbereik 8 - 13,5 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
afsluitdoppen - VST M25

afsluitdoppen VST M25

  • Afmetingen : 29,5 x 29,5 x 14,1 mm
  • Artikelnummer: 23142501

Afdichtingsbereik 9 - 16 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
afsluitdoppen - VST M32

afsluitdoppen VST M32

  • Afmetingen : 36,5 x 36,5 x 14,1 mm
  • Artikelnummer: 23143201

Afdichtingsbereik 13 - 23 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
afsluitdoppen - VST M40

afsluitdoppen VST M40

  • Afmetingen : 44,5 x 44,5 x 14,6 mm
  • Artikelnummer: 23144001

Afdichtingsbereik 17 - 30 mm



Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...



Favorietenlijst
Details
kabelwartel - KVR M32

kabelwartel KVR M32

  • Afmetingen : 40 x 40 x 50 mm
  • Artikelnummer: 24743201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, zonder contramoer, grijs
(* IP69...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20/w

dubbele membraaninvoeringen DMS M20/w

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26012001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25/w

dubbele membraaninvoeringen DMS M25/w

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26012501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20

dubbele membraaninvoeringen DMS M20

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26042001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25

dubbele membraaninvoeringen DMS M25

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26042501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M32

dubbele membraaninvoeringen DMS M32

  • Afmetingen : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26043201

Afdichtingsbereik 13 - 21 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M40

dubbele membraaninvoeringen DMS M40

  • Afmetingen : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26044001

Afdichtingsbereik 17 - 28 mm



Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
ventilatiewartels - BST M20/sw

ventilatiewartels BST M20/sw

  • Afmetingen : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

zwart



Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...



Favorietenlijst
Details
ventilatiewartels - BST M20

ventilatiewartels BST M20

  • Afmetingen : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grijs



Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...



Favorietenlijst
Details
