Dit product is verouderd. loopt uit tot 28.02.2025
Naar het opvolgende product

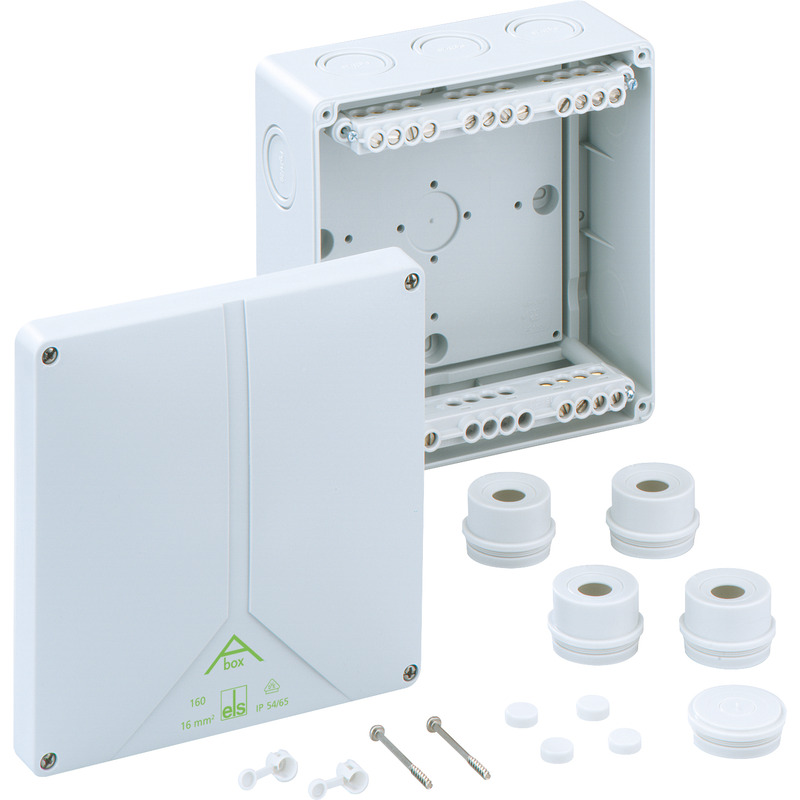

Abox 160-16² Abox 160-16²

Aftakdoos

Abox 160-16²

Artikelnummer: 81641001 | Afmetingen: 180 x 180 x 91 mm

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 16 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M25/M32/M40, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties

grijs, met bovenliggende schroefklem, 5-polig - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Meegeleverd toebehoren:

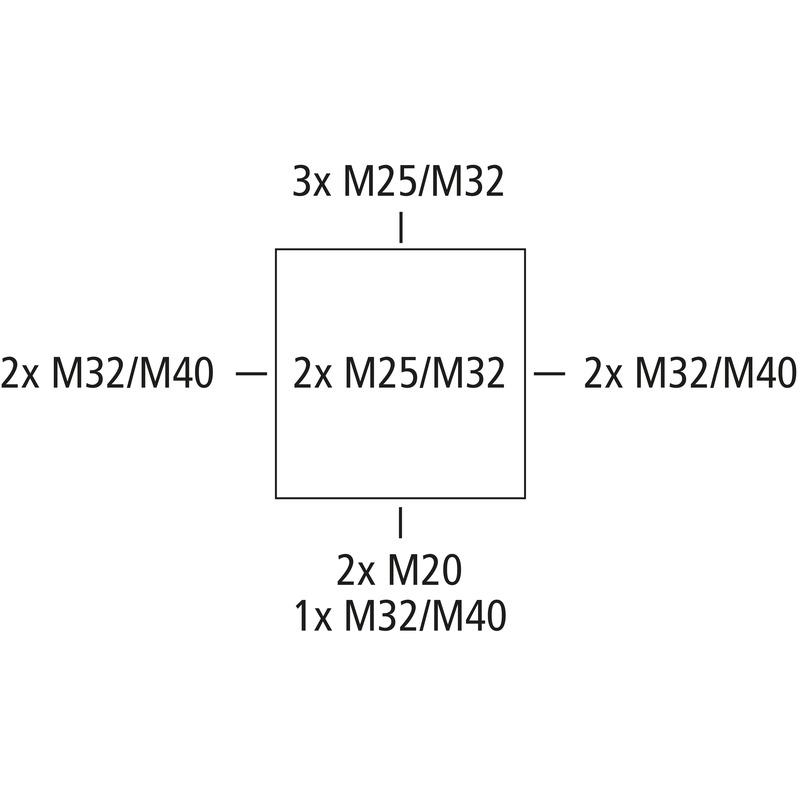

4 invoerwartels IP54 M40 afdichtbereik 17 - 30 mm, 1 afsluitdop M40, 1 verzegelset

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 16 mm²
Beschermingsklasse II
Beschermingsgraad IP54/IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 180 mm
Lengte 180 mm
Hoogte 91 mm
Gewicht 0.6474 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902110179
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polystyreen
Materiaal deksel Polystyreen
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (1 MB)

Maattekening

Maattekening pdf (417 KB)
Maattekening dxf (4 MB)
Maattekening dwg (883 KB)
Maattekening jpg (1 MB)

Certificaat

CE Toelichting DE/EN/PL pdf (313 KB)
CE Toelichting DE/EN/FR pdf (220 KB)
VDE Certificaat DE/EN pdf (679 KB)
UKCA Toelichting EN pdf (49 KB)
