Dit product is verouderd. loopt uit tot 28.02.2025
Naar het opvolgende product

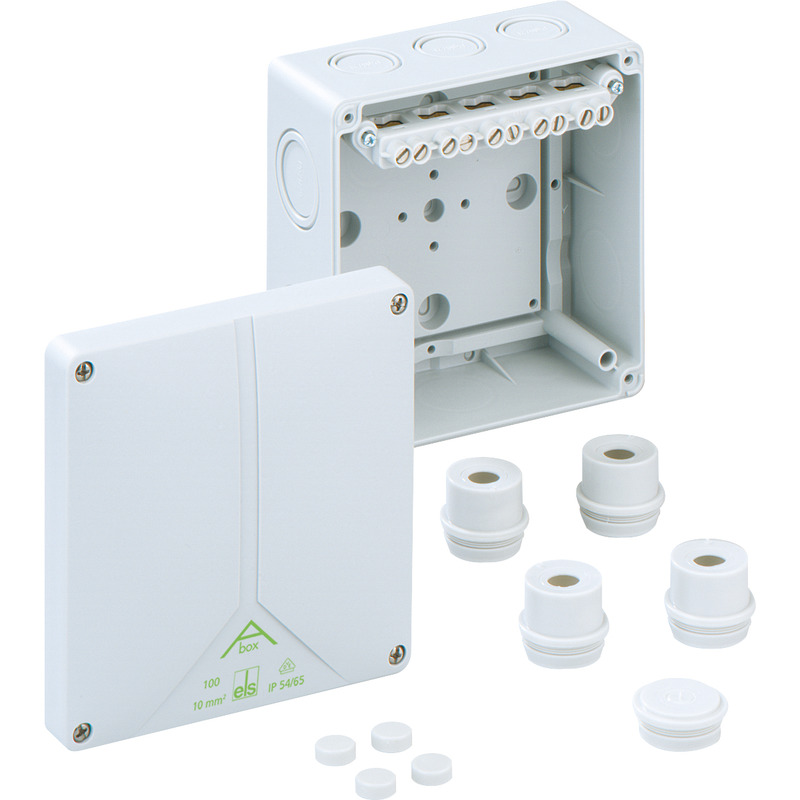

Abox 100-10² Abox 100-10²

Aftakdoos

Abox 100-10²

Artikelnummer: 81041001 | Afmetingen: 140 x 140 x 79 mm

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 10 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M25/M32, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties

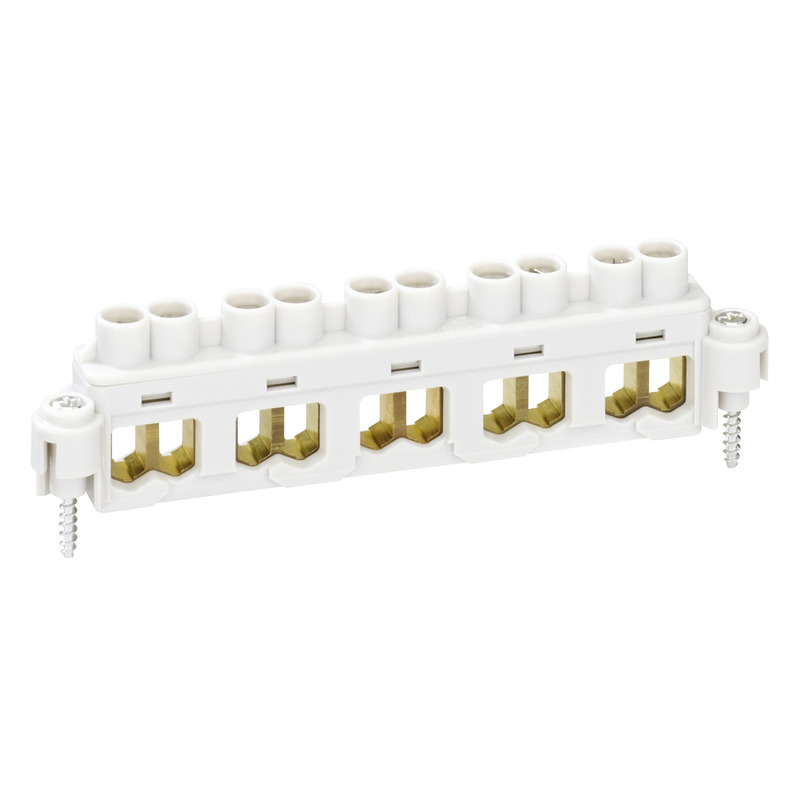

grijs, met bovenliggende schroefklem, 5-polig - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Meegeleverd toebehoren:
4 invoerwartels IP54 M32 afdichtbereik 13 - 23 mm, 1 afsluitdop M32

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 10 mm²
Beschermingsklasse II
Beschermingsgraad IP54/IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak grijs
Kleur deksel grijs

Afmetingen

Breedte 140 mm
Lengte 140 mm
Hoogte 79 mm
Gewicht 0.3556 kg

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK07
Verzegelbaar ja
Draaimoment van de dekselschroef 1 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Sales Information

EAN 4013902110162
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polystyreen
Materiaal deksel Polystyreen
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (1 MB)

Maattekening

Maattekening pdf (439 KB)
Maattekening dxf (4 MB)
Maattekening dwg (875 KB)
Maattekening jpg (2 MB)

Certificaat

CE Toelichting DE/EN/FR pdf (220 KB)
UKCA Toelichting EN pdf (49 KB)
VDE Certificaat DE/EN pdf (679 KB)
CE Toelichting DE/EN/PL pdf (313 KB)
