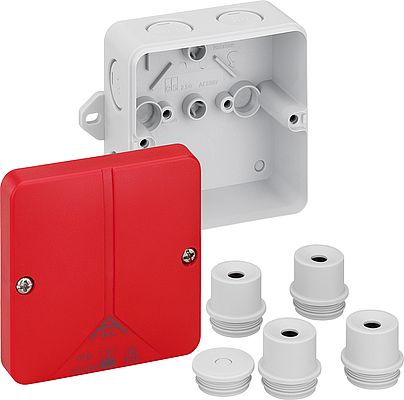

Aftakdoos
Artikelnummer: 80870701 | Afmetingen: 82 x 82 x 52 mm

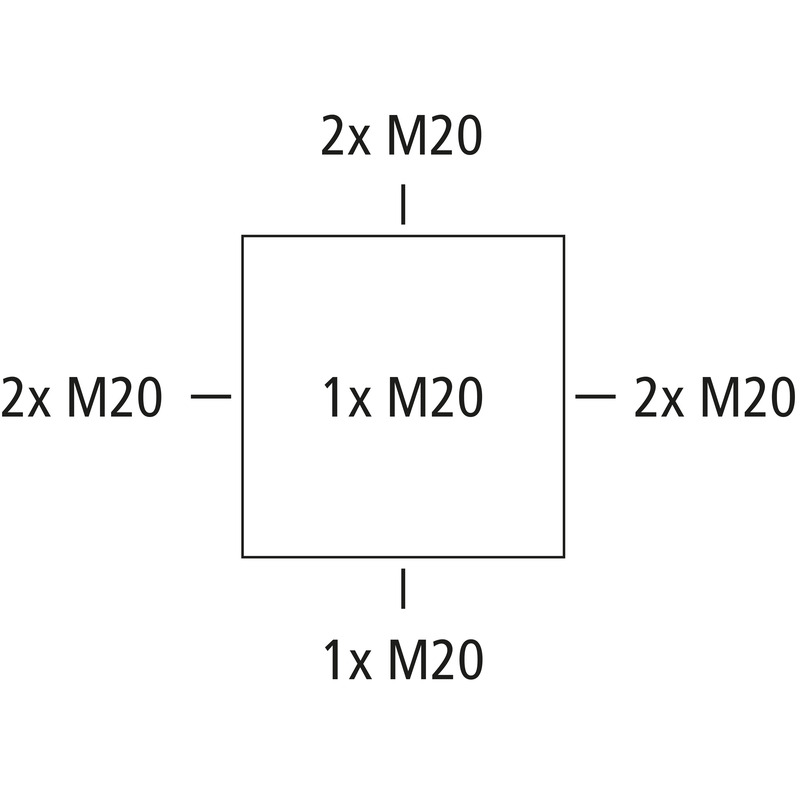

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 2,5 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20, (1 achter, 7 zijkant), buitenliggende bevestigingsogen, voor standaard binneninstallaties
grijs, met rood deksel, zonder klemmen, voor de aanduiding van stroomkringen voor noodverlichting
Meegeleverd toebehoren:
4 invoerwartels IP54 M20 afdichtbereik 8 - 13,5 mm, 1 afsluitdop M20
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 2,5 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP54/IP65 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | rood |
| Breedte | 82 mm |
|---|---|
| Lengte | 82 mm |
| Hoogte | 52 mm |
| Gewicht | 0.0944 kg |
| uv-bestendig | nee |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | HB |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 650 °C |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK07 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1 Nm |
| Bevestiging | buitenliggende bevestigingsogen |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 40 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | Binnen |
| EAN | 4013902402847 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Douanetariefnummer | 85389099 |
| Materiaal onderbak | Polystyreen |
|---|---|
| Materiaal deksel | Polystyreen |
| Materiaal afdichting | Thermoplastisch Elastomeer |
| Materiaal dekselschroef | Roestvast staal V2A |
| Klasse | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
