Dit product is verouderd. loopt uit tot 28.02.2025

Abox-i m 040 AB-L/sw

Abox-i m 040 AB-L/sw

Aftakdoos

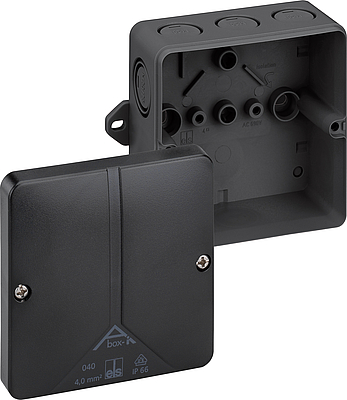

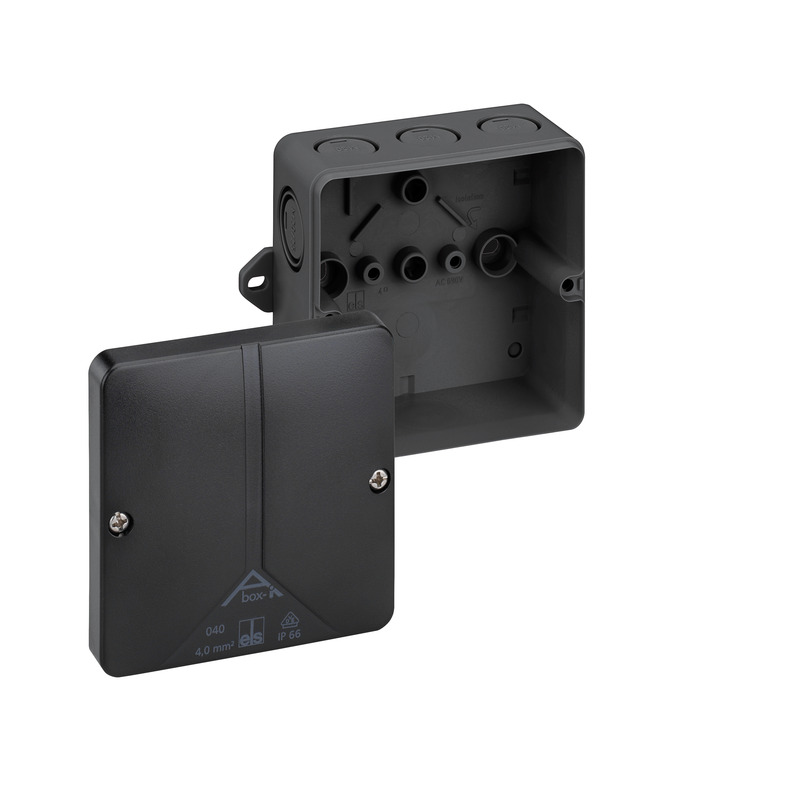

Abox-i m 040 AB-L/sw

Artikelnummer: 50390501 | Afmetingen: 94 x 94 x 57 mm

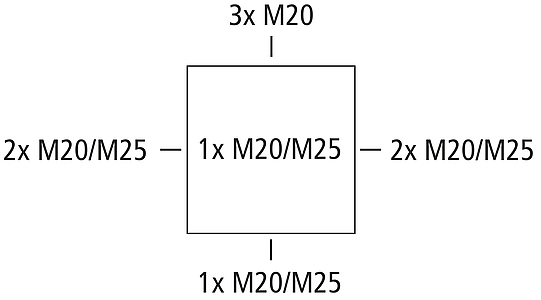

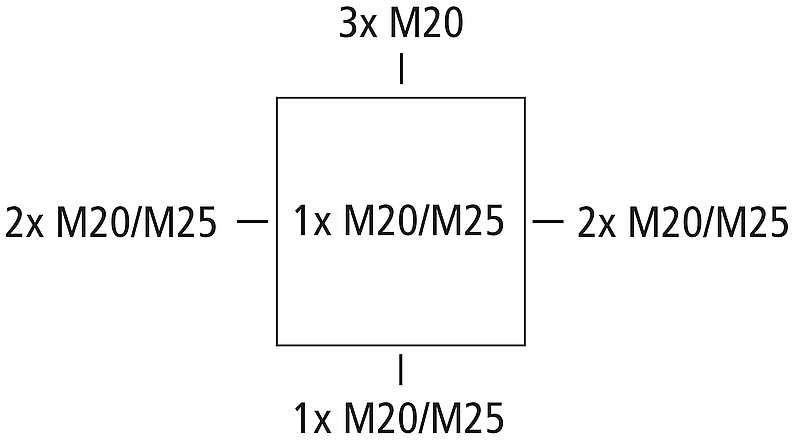

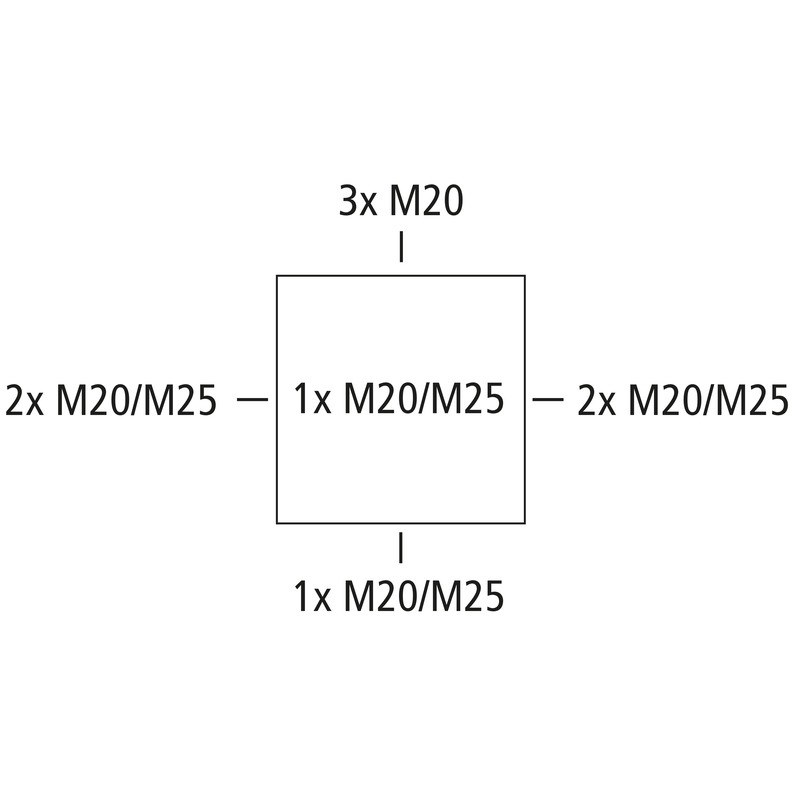

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25, (1 achter, 8 zijkant), buitenliggende bevestigingsogen, voor industriële installaties en beschermde buiteninstallaties

zwart, zonder klemmen

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 16 mm

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
UL Type Rating	g.g.

Kleuren

Kleur onderbak	zwart
Kleur deksel	zwart

Afmetingen

Breedte	94 mm
Lengte	94 mm
Hoogte	57 mm
Gewicht	0.1774 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	buitenliggende bevestigingsogen

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902532674
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	pdf (436 KB)
Maattekening	dxf (5 MB)
Maattekening	dwg (971 KB)
Maattekening	jpg (1 MB)

Certificaat

DNV Certificaat EN	pdf (198 KB)
CE Toelichting DE/EN/FR	pdf (312 KB)
CE Toelichting DE/EN/PL	pdf (316 KB)
UKCA Toelichting EN	pdf (49 KB)
VDE Certificaat (DIN EN 60670) DE/EN	pdf (329 KB)
DLG Goedkeuring DE	pdf (2 MB)
DLG Goedkeuring EN	pdf (2 MB)
