Abox XT 025-2,5²

Artikelnummer: 49240201 | Afmetingen: 82 x 82 x 52 mm

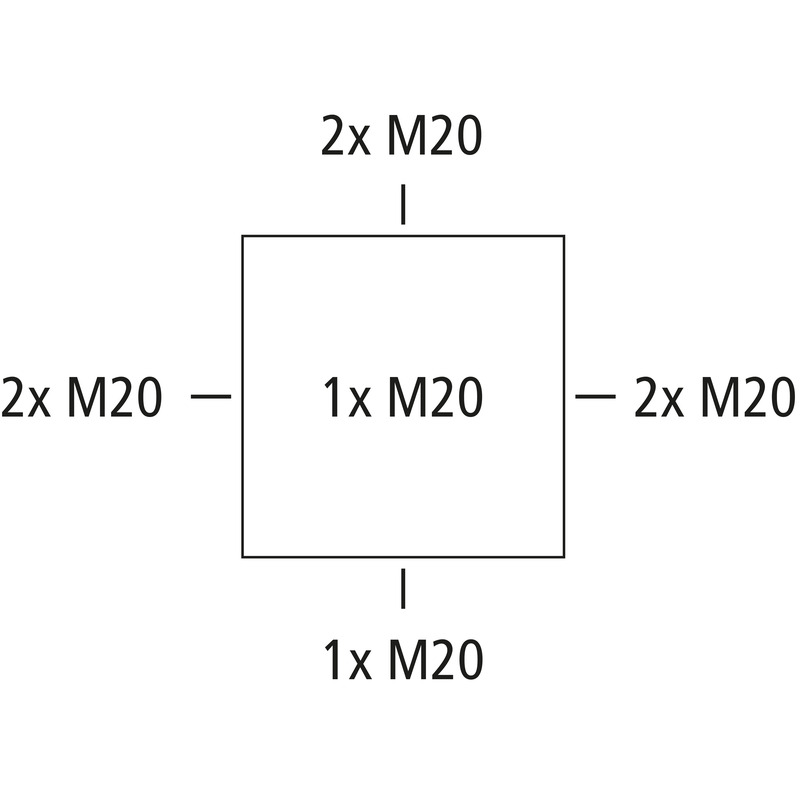

Aftakdoos, met beschermingsgraad IP68, nominale doorsnede 2,5 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), uitbreekmembranen, M20, (1 achter, 7 zijkant), montage openingen aan de binnenzijde, met vast te gieten schroefklemmen, voor de montage in overstromingsgebieden en in de bodem zonder verkeersbelasting

grijs, I_n=24 Ampère, met schroefklem, 5-polig - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

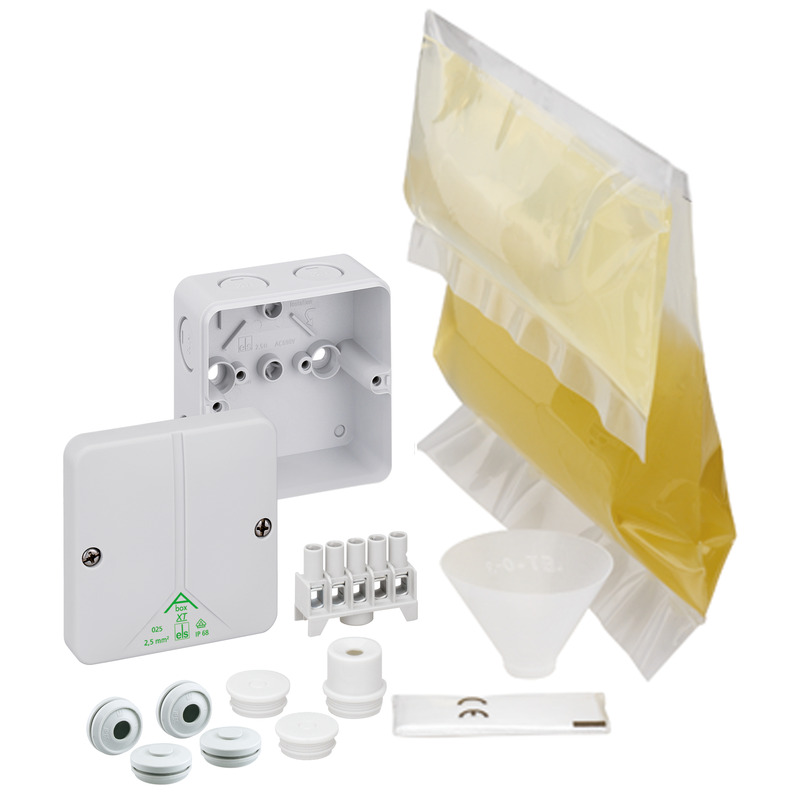

Meegeleverd toebehoren:

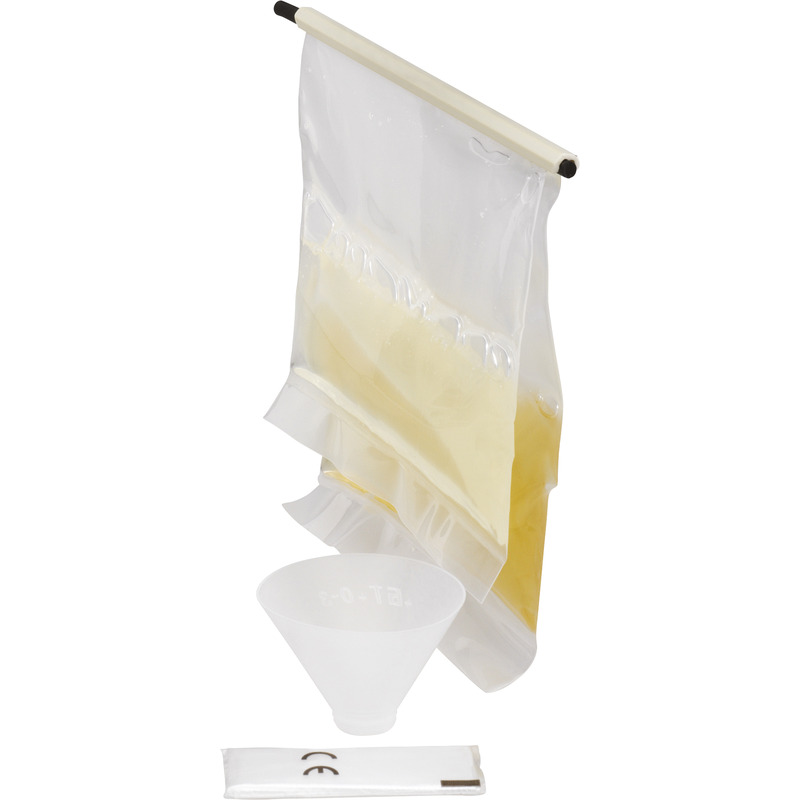

4 dubbele membraaninvoeringen IP66 M20 afdichtbereik 7 - 12 mm, 2 afsluitdoppen M20, 1 invoerwartel M20, 1 gietgel buidel GHB1 met vultrechter

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	2,5 mm²
Beschermingsklasse	II
Beschermingsgraad	IP68
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	82 mm
Lengte	82 mm
Hoogte	52 mm
Gewicht	0.474 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Universeel
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902351411
Packing Unit Code	CT
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)
