Dit product is verouderd. loopt uit tot 28.02.2025
Naar het opvolgende product

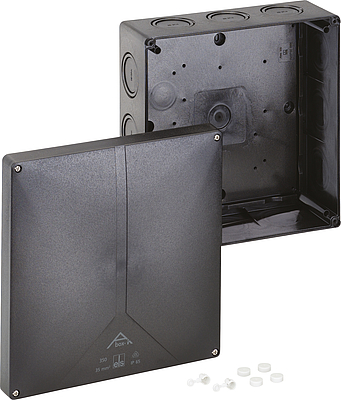

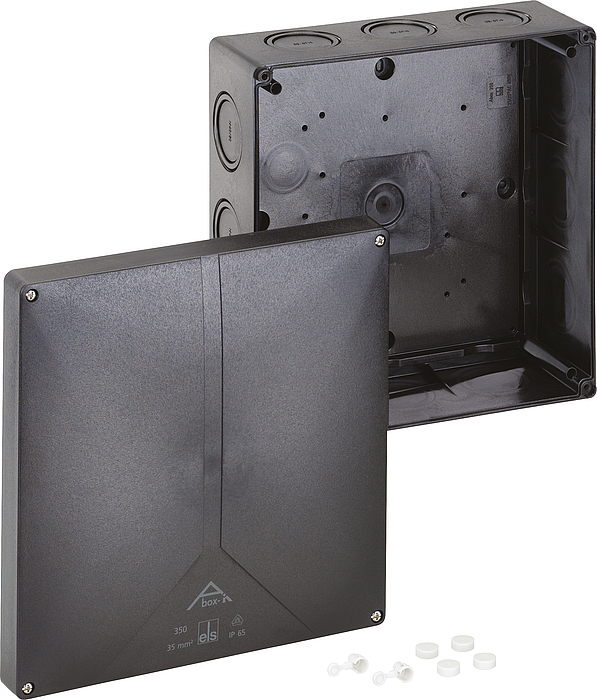

Abox-i 350-L/sw Abox-i 350-L/sw

Aftakdoos

Abox-i 350-L/sw

Artikelnummer: 49193501 | Afmetingen: 250 x 250 x 115 mm

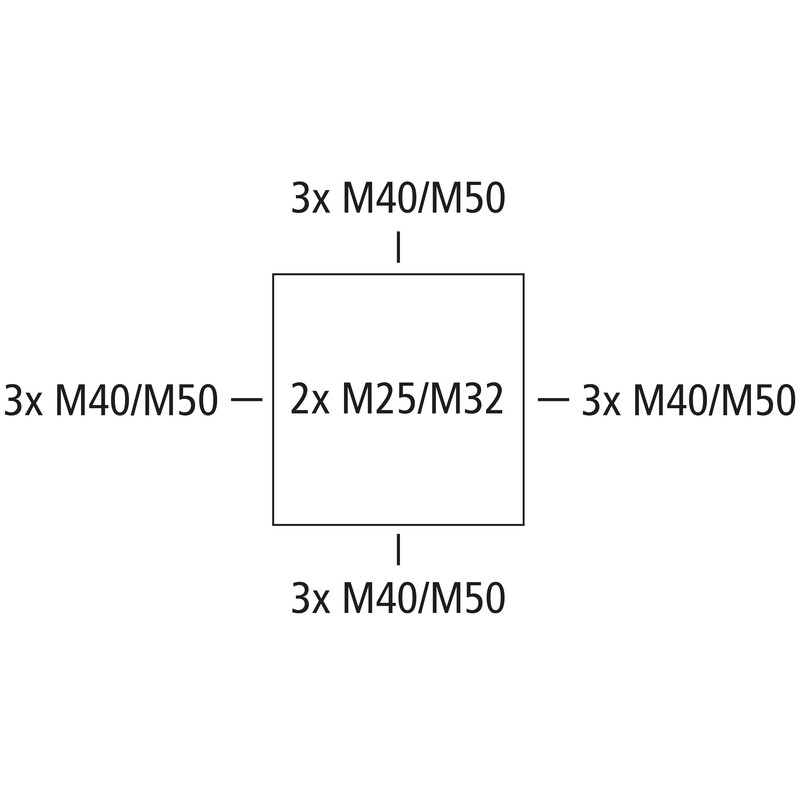

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 35 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M25/M32/M40/M50, (2 achter, 12 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

zwart, zonder klemmen

Meegeleverd toebehoren:
1 verzegelset

Elektrische eigenschappen

Doorslagspanning AC 690 V
Max. aderdoorsnede 35 mm²
Beschermingsklasse II
Beschermingsgraad IP65
UL Type Rating g.g.

Kleuren

Kleur onderbak zwart
Kleur deksel zwart

Afmetingen

Breedte 250 mm
Lengte 250 mm
Hoogte 115 mm
Gewicht 1.025 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK08
Verzegelbaar ja
Draaimoment van de dekselschroef 1.7 Nm
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 80 °C
Omgevingstemperatuur 24 uur 60 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902931026
Packing Unit Code C62
ETIM Class EC002600
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat, glasvezelversterkt
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Roestvast staal V2A

Certificaten

Klasse VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse DLG (ammoniakbestendigheid)
Klasse DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (1 MB)

Maattekening

Maattekening pdf (533 KB)
Maattekening dxf (5 MB)
Maattekening dwg (946 KB)
Maattekening jpg (1 MB)

Certificaat

VDE Certificaat (DIN EN 60670) DE/EN pdf (329 KB)
UKCA Toelichting EN pdf (49 KB)
DLG Goedkeuring DE pdf (2 MB)
CE Toelichting DE/EN/PL pdf (316 KB)
DLG Goedkeuring EN pdf (2 MB)
CE Toelichting DE/EN/FR pdf (312 KB)
DNV Certificaat EN pdf (198 KB)

Toebehoren

kabelwartel - KVR M20-MGM/sw

kabelwartel KVR M20-MGM/sw

  • Afmetingen : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22702001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M25-MGM/sw

kabelwartel KVR M25-MGM/sw

  • Afmetingen : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22702501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M32-MGM/sw

kabelwartel KVR M32-MGM/sw

  • Afmetingen : 40 x 40 x 50 mm
  • Artikelnummer: 22703201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M40-MGM/sw

kabelwartel KVR M40-MGM/sw

  • Afmetingen : 50 x 50 x 54 mm
  • Artikelnummer: 22704001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
kabelwartel - KVR M50-MGM/sw

kabelwartel KVR M50-MGM/sw

  • Afmetingen : 60 x 60 x 63 mm
  • Artikelnummer: 22705001

Afdichtingsbereik 21 - 34,5 mm, Schroefdraadlengte 13 mm



Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M20/sw

dubbele membraaninvoeringen DMS M20/sw

  • Afmetingen : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26002001

Afdichtingsbereik 7 - 13 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M25/sw

dubbele membraaninvoeringen DMS M25/sw

  • Afmetingen : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26002501

Afdichtingsbereik 9 - 17 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
dubbele membraaninvoeringen - DMS M32/sw

dubbele membraaninvoeringen DMS M32/sw

  • Afmetingen : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26003201

Afdichtingsbereik 13 - 21 mm



Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...



Favorietenlijst
Details
combiset - KS M25

combiset KS M25

  • Afmetingen : 36 x 32 x 27 mm
  • Artikelnummer: 19202501

Schroefdraadlengte 19 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
combiset - KS M25-gro

combiset KS M25-gro

  • Afmetingen : 36 x 32 x 22 mm
  • Artikelnummer: 19202601

Schroefdraadlengte 22 mm



Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...



Favorietenlijst
Details
ventilatiewartels - BST M20/sw

ventilatiewartels BST M20/sw

  • Afmetingen : 25,2 x 11,9 x 25,2 mm
  • Artikelnummer: 26202001

zwart



Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...



Favorietenlijst
Details
ventilatiewartels - BST M20

ventilatiewartels BST M20

  • Afmetingen : 25,22 x 11,9 x 25,2 mm
  • Artikelnummer: 26242001

grijs



Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...



Favorietenlijst
Details
Buiswartels - RST M20

Buiswartels RST M20

  • Afmetingen : 29 x 26 x 38 mm
  • Artikelnummer: 28842001

Voor buizen met een buitendiameter van 20 mm



Buiswartel voor het invoeren van gladde buis met contramoer, polystyreen, grijs



Favorietenlijst
Details
Dit product is niet meer leverbaar!
klemmenstrook - HandyGrip VG 20

klemmenstrook HandyGrip VG 20

  • Artikelnummer: 68502001

gesorteerd op kleur



12-polige schroefklem, nominale doorsnede 2,5 mm², Ui=400 V



Favorietenlijst
Details
Dit product is niet meer leverbaar!
klemmenstrook - HandyGrip VG 21

klemmenstrook HandyGrip VG 21

  • Artikelnummer: 68502101

eenzijdig gesloten, gesorteerd op kleur



12-polige schroefklem, nominale doorsnede 2,5 mm², Ui=400 V



Favorietenlijst
Details
Dit product is niet meer leverbaar!
klemmenstrook - HandyGrip VG 21 w

klemmenstrook HandyGrip VG 21 w

  • Artikelnummer: 68512101

eenzijdig gesloten, wit



12-polige schroefklem, nominale doorsnede 2,5 mm², Ui=400 V



Favorietenlijst
Details
Dit product is niet meer leverbaar!
steekklem - HandyQuick SQ 32

steekklem HandyQuick SQ 32

  • Artikelnummer: 68832001

donkergrijs, 3 x 1,0-2,5 mm²



Schroefloze verbindingsklem voor aders met massieve kern conform DIN EN 60998 (VDE 0613), Ui=400 V



Favorietenlijst
Details
Dit product is niet meer leverbaar!
steekklem - HandyQuick SQ 52

steekklem HandyQuick SQ 52

  • Artikelnummer: 68852001

donkergrijs, 5 x 1,0-2,5 mm²



Schroefloze verbindingsklem voor aders met massieve kern conform DIN EN 60998 (VDE 0613), Ui=400 V



Favorietenlijst
Details
klemblok - Abox 250/350 KLS-25²/35²

klemblok Abox 250/350 KLS-25²/35²

  • Afmetingen : 277 x 66 x 18 mm
  • Artikelnummer: 84003501

5-polig - 35 mm²



Schroefklemmen conform DIN EN 60998 (VDE 0613), Ui=690V



Favorietenlijst
Details
Dit product is niet meer leverbaar!
DIN-rail - NS35-216/2

DIN-rail NS35-216/2

  • Afmetingen : 35 x 219 x 15 mm
  • Artikelnummer: 89403501

voor Abox/Abox-i 250, Abox/Abox-i 350, lengte  218,5 mm



DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven



Favorietenlijst
Details
Dit product is niet meer leverbaar!
montageplaat - Abox 350 MPI

montageplaat Abox 350 MPI

  • Afmetingen : 217 x 217 x 2,5 mm
  • Artikelnummer: 89503501

voor Abox/Abox-i 350



Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....



Favorietenlijst
Details
