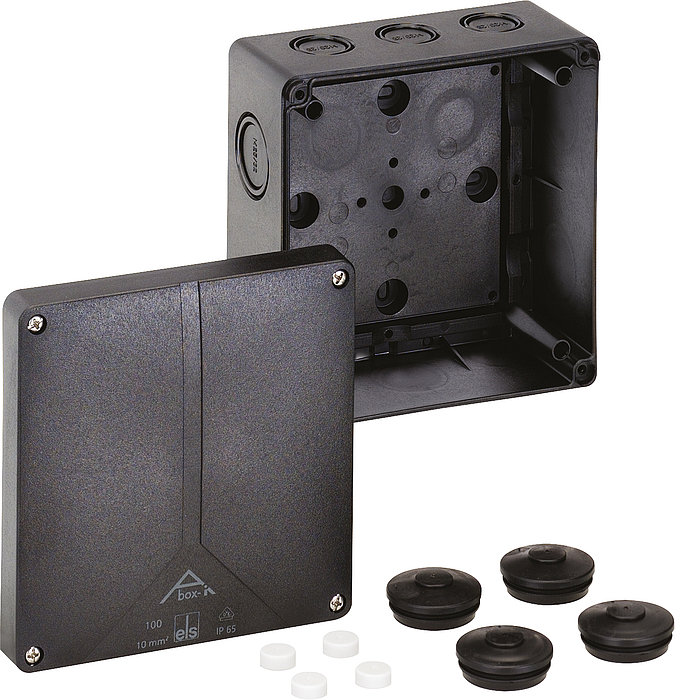

Aftakdoos
Artikelnummer: 49191001 | Afmetingen: 140 x 140 x 79 mm

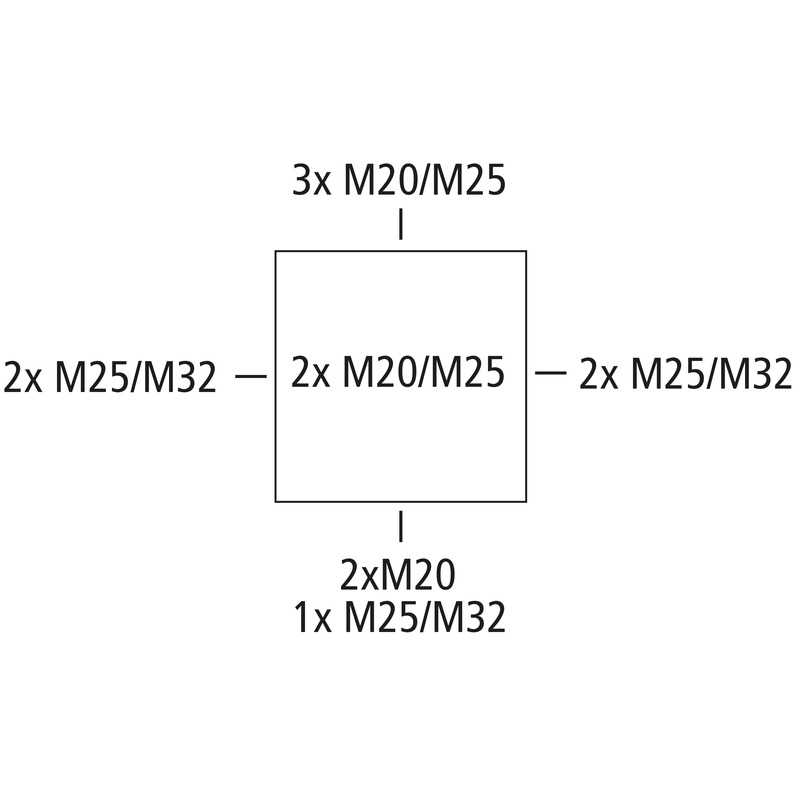

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 10 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M32, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties
zwart, zonder klemmen
Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M32 afdichtbereik 14 - 21 mm
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 10 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP65 |
| UL Type Rating | g.g. |
| Kleur onderbak | zwart |
|---|---|
| Kleur deksel | zwart |
| Breedte | 140 mm |
|---|---|
| Lengte | 140 mm |
| Hoogte | 79 mm |
| Gewicht | 0.343 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | V2 |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 960 °C |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK08 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.7 Nm |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -35 °C |
| Omgevingstemperatuur max. | 80 °C |
| Omgevingstemperatuur 24 uur | 60 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902930982 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Douanetariefnummer | 85389099 |
| Materiaal onderbak | Polycarbonaat |
|---|---|
| Materiaal deksel | Polycarbonaat, glasvezelversterkt |
| Materiaal afdichting | Polyurethaan |
| Materiaal dekselschroef | Roestvast staal V2A |
| Klasse | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Klasse | DLG (ammoniakbestendigheid) |
| Klasse | DNV (klasse: schepen en offshore-installaties) |
