Dit product is verouderd. loopt uit tot 28.02.2025

Naar het opvolgende product

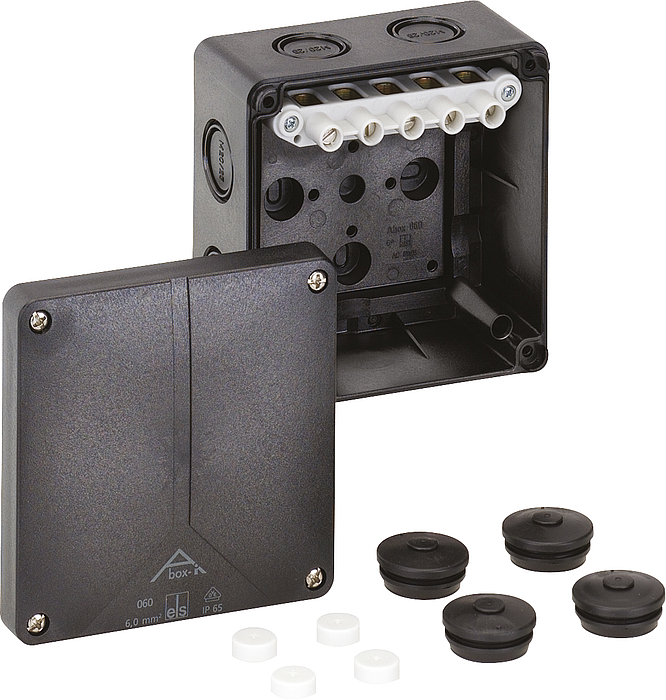

Abox-i 060-6²/sw

Abox-i 060-6²/sw

Aftakdoos

Abox-i 060-6²/sw

Artikelnummer: 49140601 | Afmetingen: 110 x 110 x 67 mm

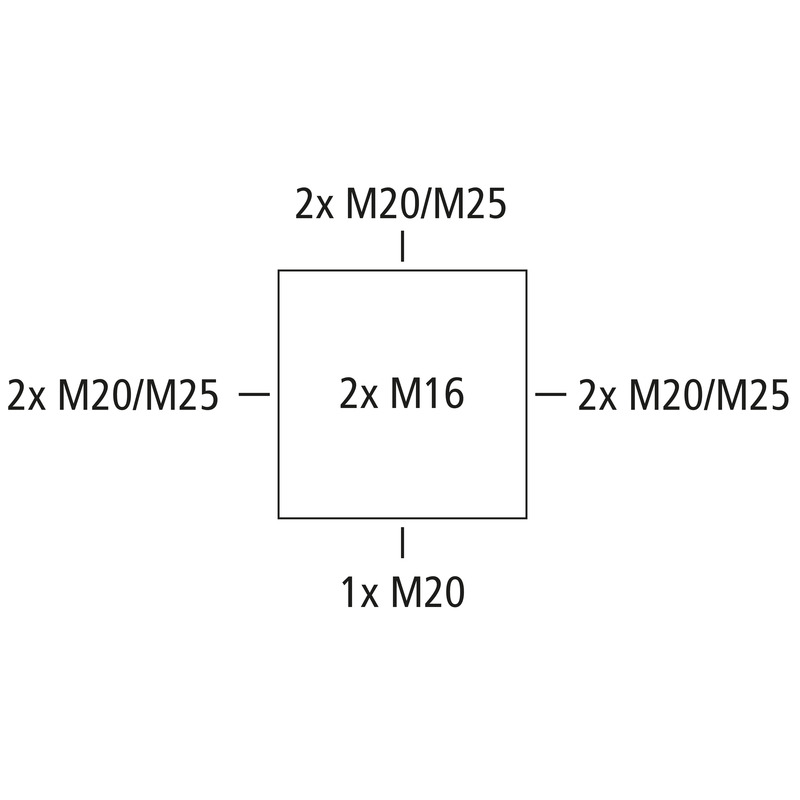

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 6 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25, (2 achter, 7 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

zwart, met bovenliggende schroefklem, 5-polig - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 16 mm

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	6 mm²
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	zwart
Kleur deksel	zwart

Afmetingen

Breedte	110 mm
Lengte	110 mm
Hoogte	67 mm
Gewicht	0.2549 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902930951
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES	pdf (1 MB)

Maattekening

Maattekening	pdf (369 KB)
Maattekening	dxf (4 MB)
Maattekening	dwg (748 KB)
Maattekening	jpg (1 MB)

Certificaat

DLG Goedkeuring DE	pdf (2 MB)
DNV Certificaat EN	pdf (198 KB)
CE Toelichting DE/EN/FR	pdf (312 KB)
UKCA Toelichting EN	pdf (49 KB)
DLG Goedkeuring EN	pdf (2 MB)
VDE Certificaat (DIN EN 60670) DE/EN	pdf (329 KB)
CE Toelichting DE/EN/PL	pdf (316 KB)

Toebehoren

kabelwartel - KVR M20-MGM/sw

kabelwartel KVR M20-MGM/sw

Afmetingen : 26,5 x 26,5 x 36 mm
Artikelnummer: 22702001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M25-MGM/sw

kabelwartel KVR M25-MGM/sw

Afmetingen : 31,5 x 31,5 x 44 mm
Artikelnummer: 22702501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

Favorietenlijst

dubbele membraaninvoeringen - DMS M20/sw

dubbele membraaninvoeringen DMS M20/sw

Afmetingen : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26002001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

dubbele membraaninvoeringen - DMS M25/sw

dubbele membraaninvoeringen DMS M25/sw

Afmetingen : 29,7 x 29,7 x 13,6 mm
Artikelnummer: 26002501

Afdichtingsbereik 9 - 17 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

combiset - KS M25

combiset KS M25

Afmetingen : 36 x 32 x 27 mm
Artikelnummer: 19202501

Schroefdraadlengte 19 mm

Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...

Favorietenlijst

combiset - KS M25-gro

combiset KS M25-gro

Afmetingen : 36 x 32 x 22 mm
Artikelnummer: 19202601

Schroefdraadlengte 22 mm

Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...

Favorietenlijst

ventilatiewartels - BST M20/sw

ventilatiewartels BST M20/sw

Afmetingen : 25,2 x 11,9 x 25,2 mm
Artikelnummer: 26202001

zwart

Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

Favorietenlijst

ventilatiewartels - BST M20

ventilatiewartels BST M20

Afmetingen : 25,22 x 11,9 x 25,2 mm
Artikelnummer: 26242001

grijs

Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

Favorietenlijst

klemblok - Abox 060 KLS-6²

klemblok Abox 060 KLS-6²

Afmetingen : 46,6 x 17,8 x 31,5 mm
Artikelnummer: 84000601

5-polig - 6 mm²

Schroefklemmen conform DIN EN 60998 (VDE 0613), U_i=690V

Favorietenlijst

Dit product is niet meer leverbaar!

verzegelset - Abox PST

verzegelset Abox PST

Afmetingen : 10 x 25 x 12,5 mm
Artikelnummer: 89001001

voor kabeldozen Abox/Abox-i 025 tot 100 (vanaf Abox/Abox-i 160...

Verzegelset

Favorietenlijst

Dit product is niet meer leverbaar!

montageplaat - Abox 060 MPI

montageplaat Abox 060 MPI

Afmetingen : 83 x 83 x 2,5 mm
Artikelnummer: 89500601

voor Abox/Abox-i 060

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....

Favorietenlijst

CAD-tekeningen

CAD-tekeningen	3D-CAD-tekeningen downloaden

BIM-Dateien

Log in op mijn Spelsberg om BIM-gegevens te downloaden. mySpelsberg Inloggen

Bestekteksten

Login op mijnSpelsberg om de bestekteksten te downloaden. mySpelsberg Inloggen
