Dit product is niet meer leverbaar!

Naar het opvolgende product

Abox-i SL-2,5/4²

Abox-i SL-2,5/4²

Aftakdoos

Abox-i SL-2,5/4²

Artikelnummer: 49080601 | Afmetingen: 110 x 110 x 67 mm

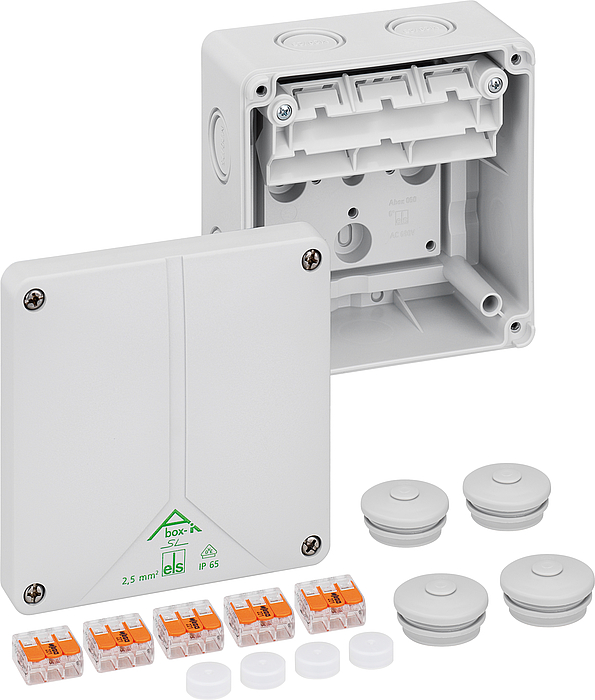

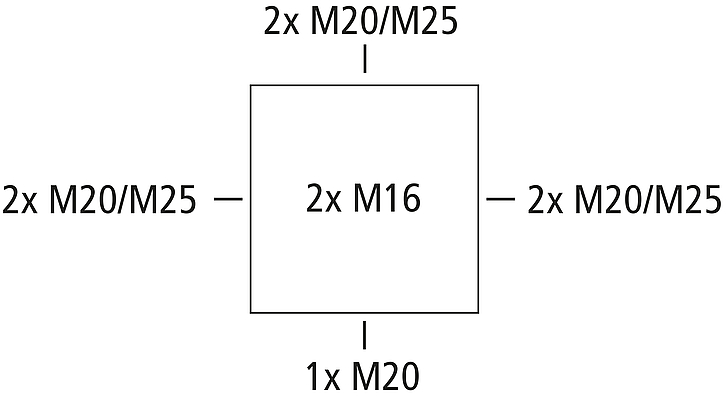

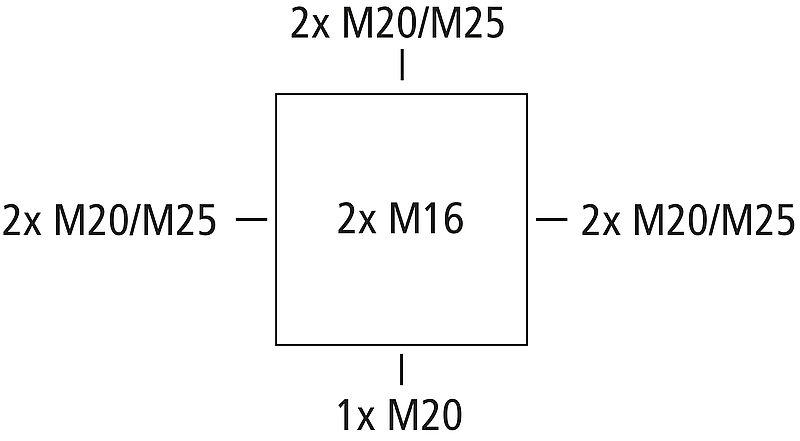

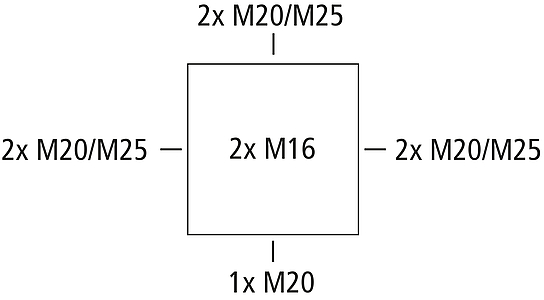

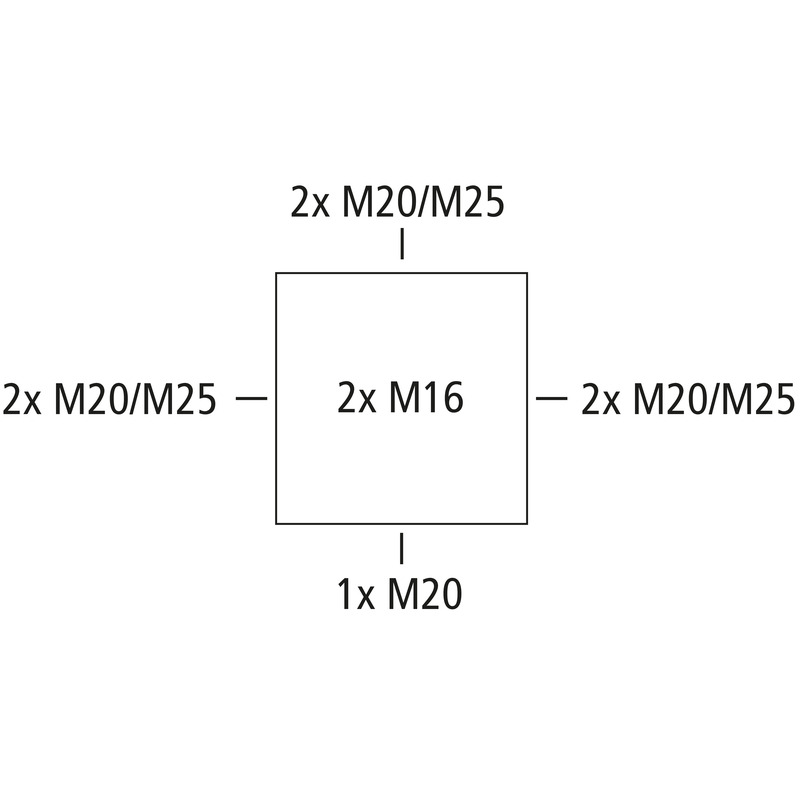

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 4 mm², U_i=450V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), uitbreekmembranen, M20/M25, (2 achter, 7 zijkant), montage openingen aan de binnenzijde, met steekklemmen voor industriële installaties en beschermde buiteninstallaties

grijs, met 5 bovenliggende, 3 voudige steekklemmen Wago 221-413, max. nominale doorsnede conform DIN EN 60998: 4 mm², bij een stroombelastbaarheid van 24 A, klembare doorsnede per pool: 3 x 0,2 tot 4 mm² massief en 3 x 0,14 tot 4,0 mm² soepel

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 16 mm

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	450 V
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	110 mm
Lengte	110 mm
Hoogte	67 mm
Gewicht	0.246 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902930876
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	pdf (485 KB)
Maattekening	dxf (5 MB)
Maattekening	dwg (1 MB)
Maattekening	jpg (1 MB)

Certificaat

DLG Goedkeuring EN	pdf (2 MB)
UKCA Toelichting EN	pdf (50 KB)
DLG Goedkeuring DE	pdf (2 MB)
CE Toelichting DE/EN/FR	pdf (63 KB)
VDE Certificaat DE/EN	pdf (768 KB)
