Dit product is verouderd. loopt uit tot 28.02.2025

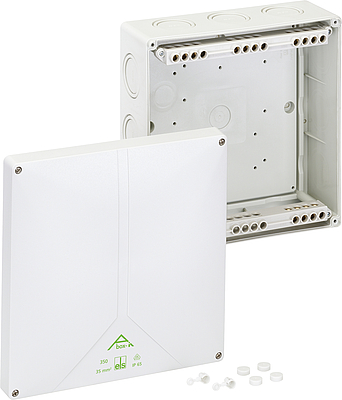

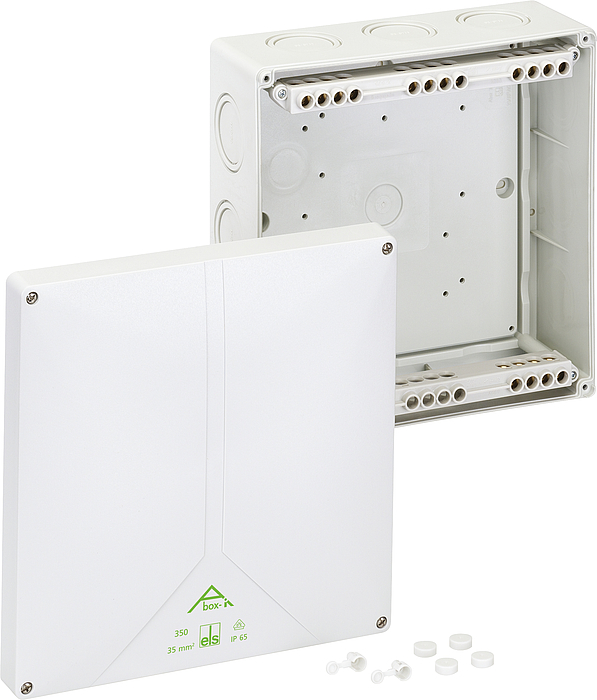

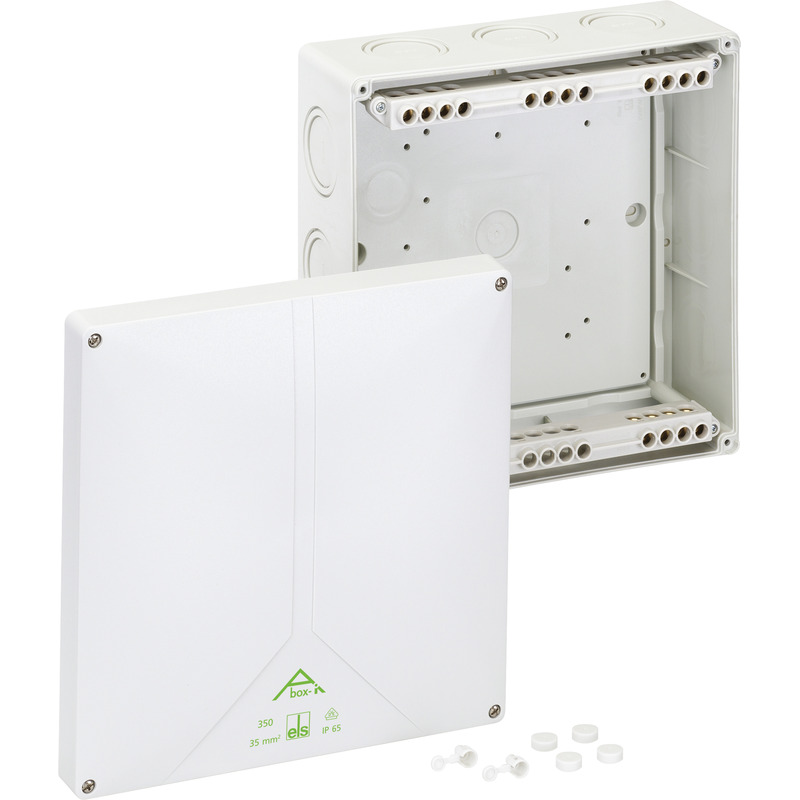

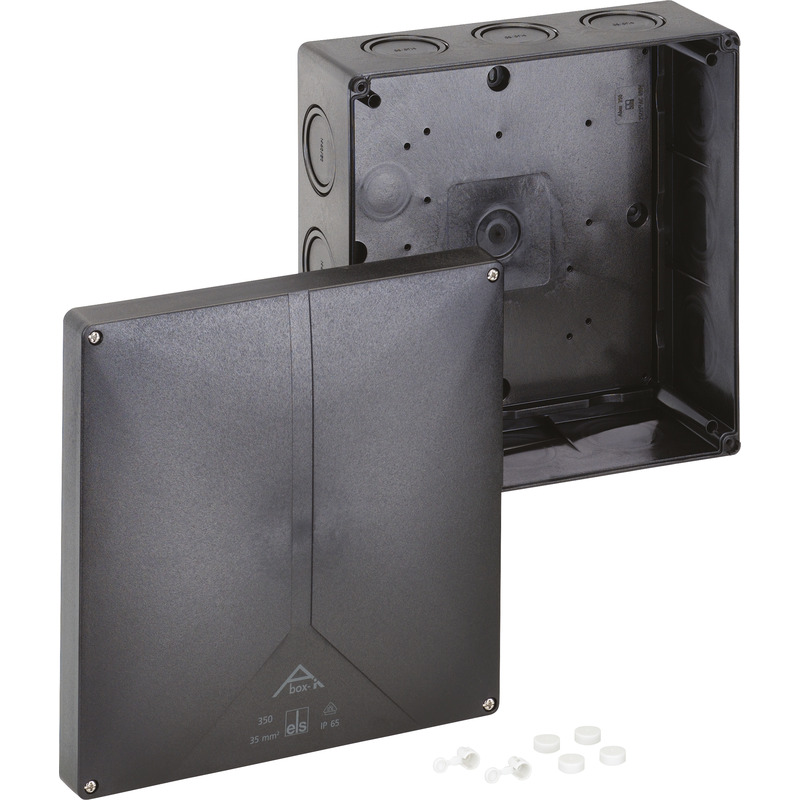

Aftakdoos

Abox-i 350-35²

Artikelnummer: 49043501 | Afmetingen: 250 x 250 x 115 mm

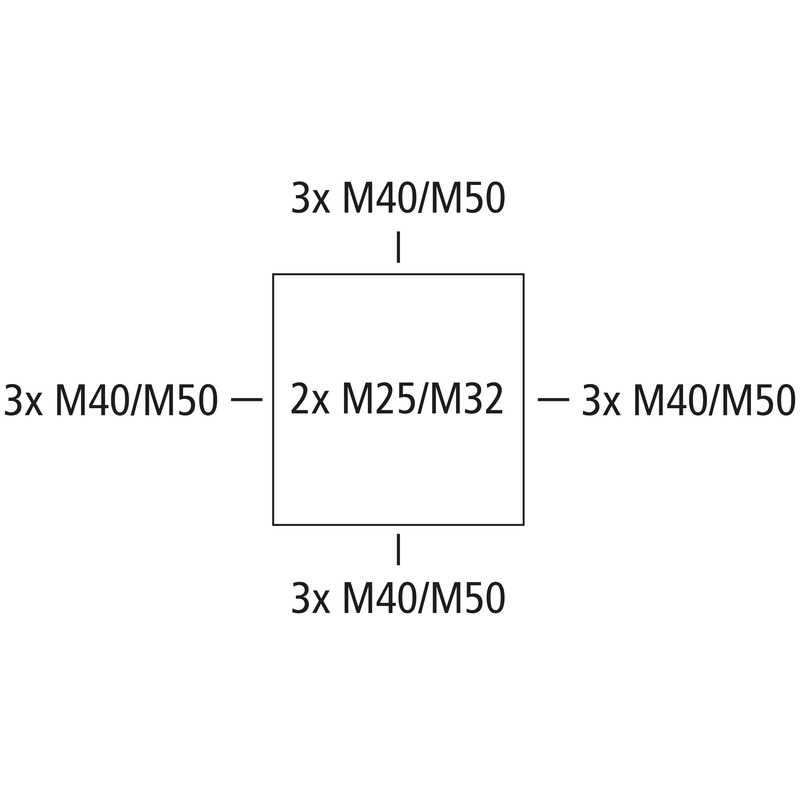

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 35 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M25/M32/M40/M50, (2 achter, 12 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

grijs, met bovenliggende schroefklemmen, 5-polig - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Meegeleverd toebehoren:
1 verzegelset

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	35 mm²
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	250 mm
Lengte	250 mm
Hoogte	115 mm
Gewicht	1.331 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902558018
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES	pdf (1 MB)

Maattekening

Maattekening	pdf (533 KB)
Maattekening	dxf (5 MB)
Maattekening	dwg (946 KB)
Maattekening	jpg (1 MB)

Certificaat

CE Toelichting DE/EN/PL	pdf (316 KB)
DNV Certificaat EN	pdf (198 KB)
DLG Goedkeuring DE	pdf (2 MB)
UKCA Toelichting EN	pdf (49 KB)
DLG Goedkeuring EN	pdf (2 MB)
CE Toelichting DE/EN/FR	pdf (312 KB)
VDE Certificaat (DIN EN 60670) DE/EN	pdf (329 KB)

Toebehoren

kabelwartel KVR M20-GDB/MGM

Afmetingen : 30 x 30 x 37 mm
Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

Abox-i 350-35²

Elektrische eigenschappen

Kleuren

Afmetingen

Materiaal eigenschappen

Mechanische eigenschappen

Omgevingscondities

Sales Information

Materiaal

Certificaten

Gegevensblad downloaden

Montagehandleiding

Maattekening

Certificaat

Toebehoren

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm

Afdichtingsbereik 21 - 34,5 mm, Schroefdraadlengte 13 mm

Afdichtingsbereik 7 - 13 mm

Afdichtingsbereik 9 - 17 mm

Afdichtingsbereik 7 - 13 mm

Afdichtingsbereik 9 - 17 mm

Afdichtingsbereik 13 - 21 mm

Afdichtingsbereik 17 - 28 mm

Schroefdraadlengte 19 mm

Schroefdraadlengte 22 mm

zwart

grijs

Voor buizen met een buitendiameter van 20 mm

gesorteerd op kleur

eenzijdig gesloten, gesorteerd op kleur

eenzijdig gesloten, wit

donkergrijs, 3 x 1,0-2,5 mm²

donkergrijs, 5 x 1,0-2,5 mm²

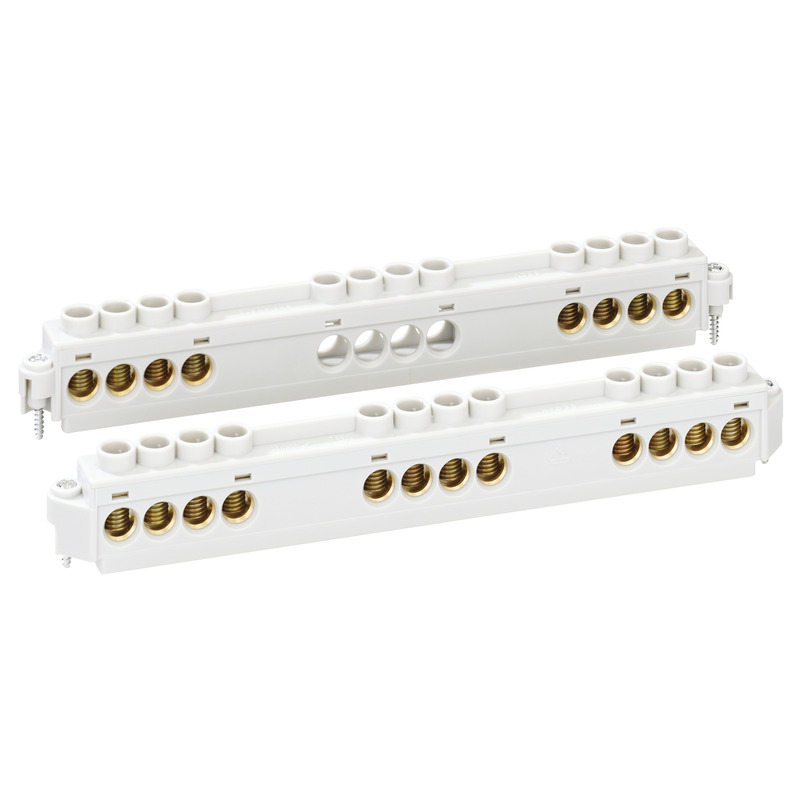

5-polig - 35 mm²

voor Abox/Abox-i 250, Abox/Abox-i 350, lengte 218,5 mm

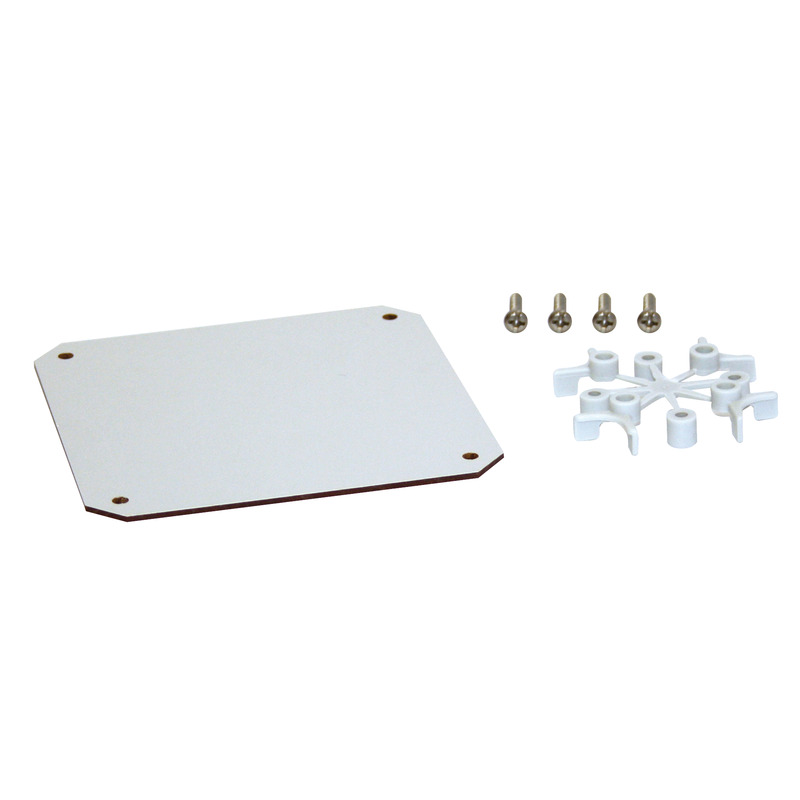

voor Abox/Abox-i 350
