Dit product is verouderd. loopt uit tot 28.02.2025

Naar het opvolgende product

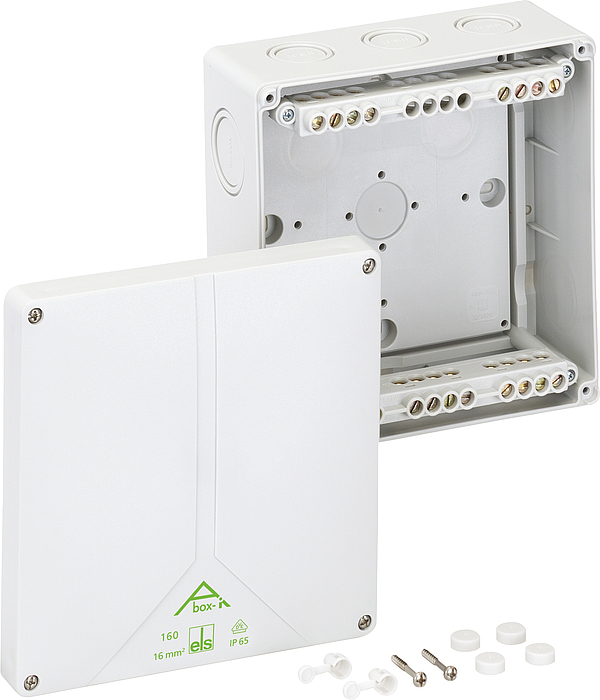

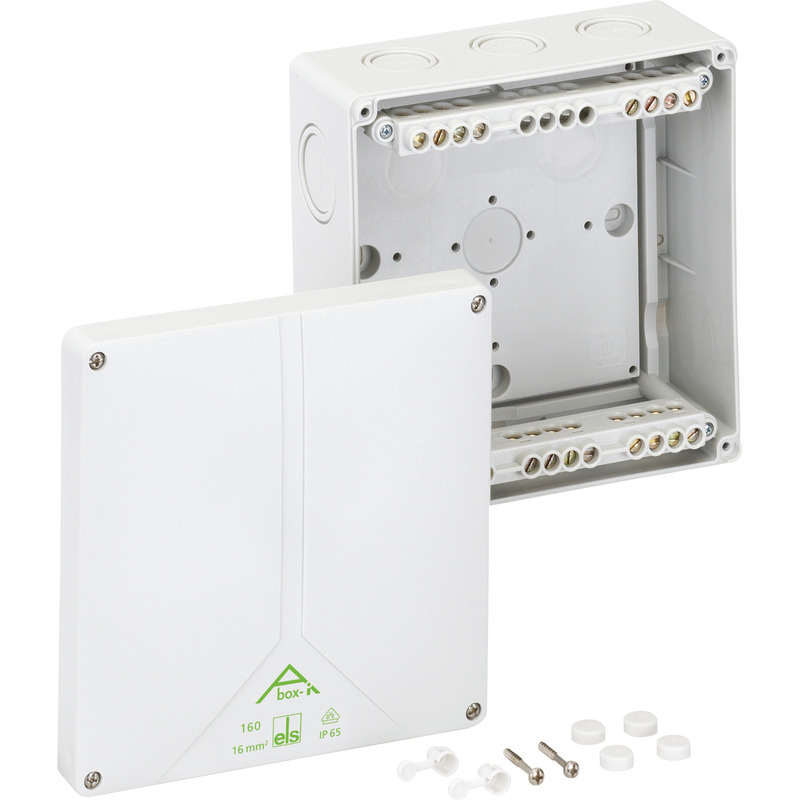

Abox-i 160-16²

Abox-i 160-16²

Aftakdoos

Abox-i 160-16²

Artikelnummer: 49041601 | Afmetingen: 180 x 180 x 91 mm

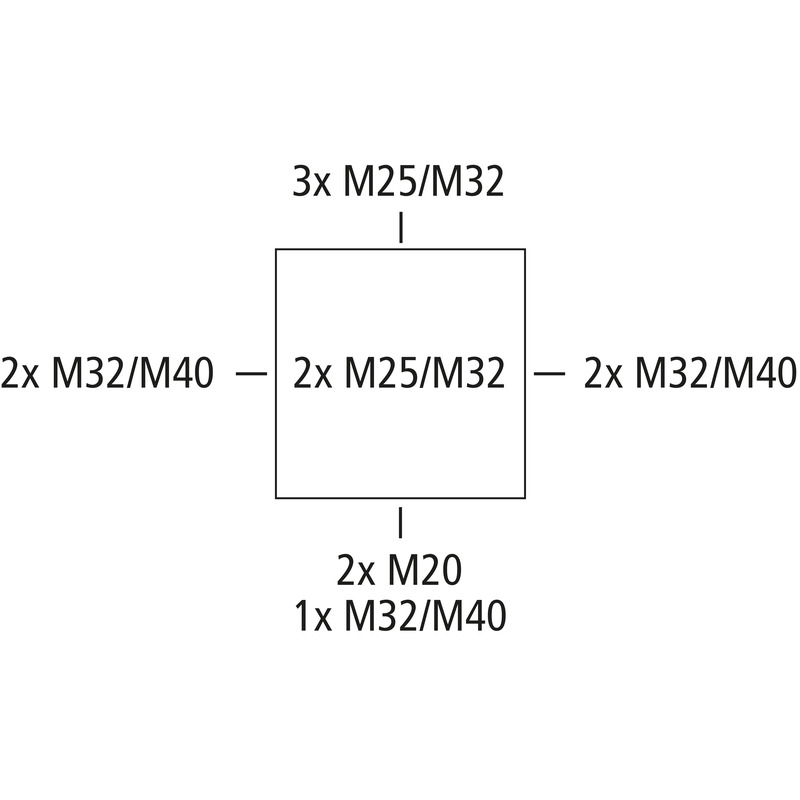

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 16 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M32/M40, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

grijs, met bovenliggende schroefklemmen, 5-polig - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Meegeleverd toebehoren:
1 verzegelset

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	16 mm²
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	180 mm
Lengte	180 mm
Hoogte	91 mm
Gewicht	0.7034 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902152360
Packing Unit Code	C62
ETIM Class	EC002600
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding DE/EN/FR/ES	pdf (1 MB)

Maattekening

Maattekening	pdf (417 KB)
Maattekening	dxf (4 MB)
Maattekening	dwg (883 KB)
Maattekening	jpg (1 MB)

Certificaat

DLG Goedkeuring DE	pdf (2 MB)
DLG Goedkeuring EN	pdf (2 MB)
CE Toelichting DE/EN/PL	pdf (316 KB)
CE Toelichting DE/EN/FR	pdf (312 KB)
DNV Certificaat EN	pdf (198 KB)
VDE Certificaat (DIN EN 60670) DE/EN	pdf (329 KB)
UKCA Toelichting EN	pdf (49 KB)

Toebehoren

kabelwartel - KVR M20-GDB/MGM

kabelwartel KVR M20-GDB/MGM

Afmetingen : 30 x 30 x 37 mm
Artikelnummer: 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M25-MGM

kabelwartel KVR M25-MGM

Afmetingen : 31,5 x 31,5 x 44 mm
Artikelnummer: 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M32-MGM

kabelwartel KVR M32-MGM

Afmetingen : 40 x 40 x 50 mm
Artikelnummer: 22743201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

kabelwartel - KVR M40-MGM

kabelwartel KVR M40-MGM

Afmetingen : 50 x 50 x 54 mm
Artikelnummer: 22744001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

Favorietenlijst

dubbele membraaninvoeringen - DMS M20/w

dubbele membraaninvoeringen DMS M20/w

Afmetingen : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26012001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

dubbele membraaninvoeringen - DMS M25/w

dubbele membraaninvoeringen DMS M25/w

Afmetingen : 29,7 x 29,7 x 13,6 mm
Artikelnummer: 26012501

Afdichtingsbereik 9 - 17 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

dubbele membraaninvoeringen - DMS M20

dubbele membraaninvoeringen DMS M20

Afmetingen : 25,2 x 25,2 x 13,4 mm
Artikelnummer: 26042001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

dubbele membraaninvoeringen - DMS M25

dubbele membraaninvoeringen DMS M25

Afmetingen : 29,7 x 29,7 x 13,6 mm
Artikelnummer: 26042501

Afdichtingsbereik 9 - 17 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

dubbele membraaninvoeringen - DMS M32

dubbele membraaninvoeringen DMS M32

Afmetingen : 36,7 x 36,7 x 14,7 mm
Artikelnummer: 26043201

Afdichtingsbereik 13 - 21 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

dubbele membraaninvoeringen - DMS M40

dubbele membraaninvoeringen DMS M40

Afmetingen : 46,5 x 46,5 x 18,6 mm
Artikelnummer: 26044001

Afdichtingsbereik 17 - 28 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

Favorietenlijst

combiset - KS M20

combiset KS M20

Afmetingen : 100 x 40 x 30 mm
Artikelnummer: 19202001

Schroefdraadlengte 17 mm

Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...

Favorietenlijst

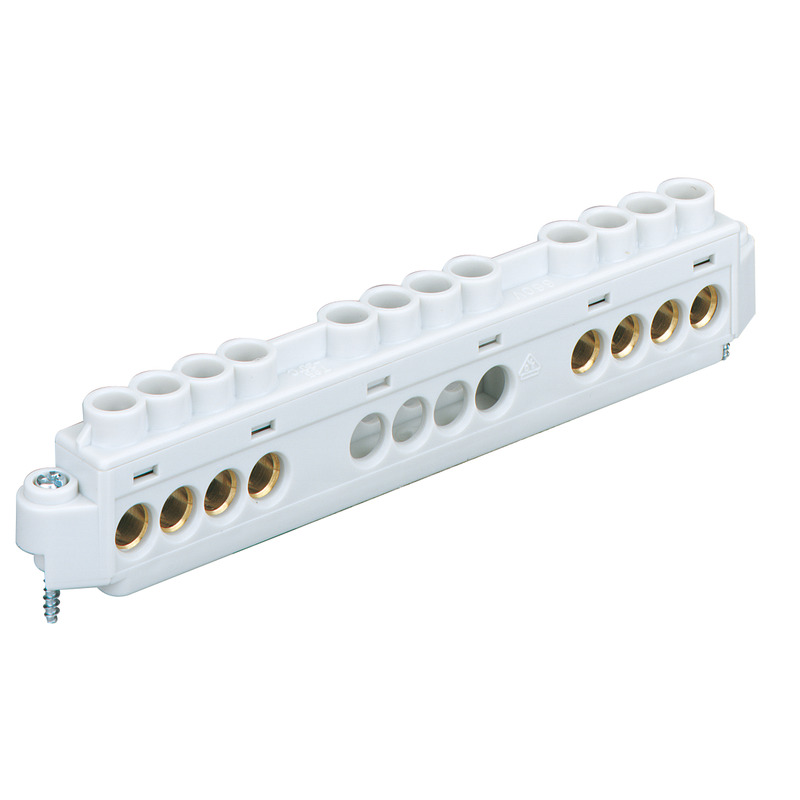

klemblok - Abox 160 KLS-16²

klemblok Abox 160 KLS-16²

Afmetingen : 170 x 120 x 20 mm
Artikelnummer: 84001601

5-polig - 16 mm²

Schroefklemmen conform DIN EN 60998 (VDE 0613), U_i=690V

Favorietenlijst

Dit product is niet meer leverbaar!

DIN-rail - NS35-144/2

DIN-rail NS35-144/2

Afmetingen : 35 x 144 x 15 mm
Artikelnummer: 89401601

Voor Abox/Abox-i 160 en Abox/Abox-i 250, lengte 144 mm

DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven

Favorietenlijst

Dit product is niet meer leverbaar!

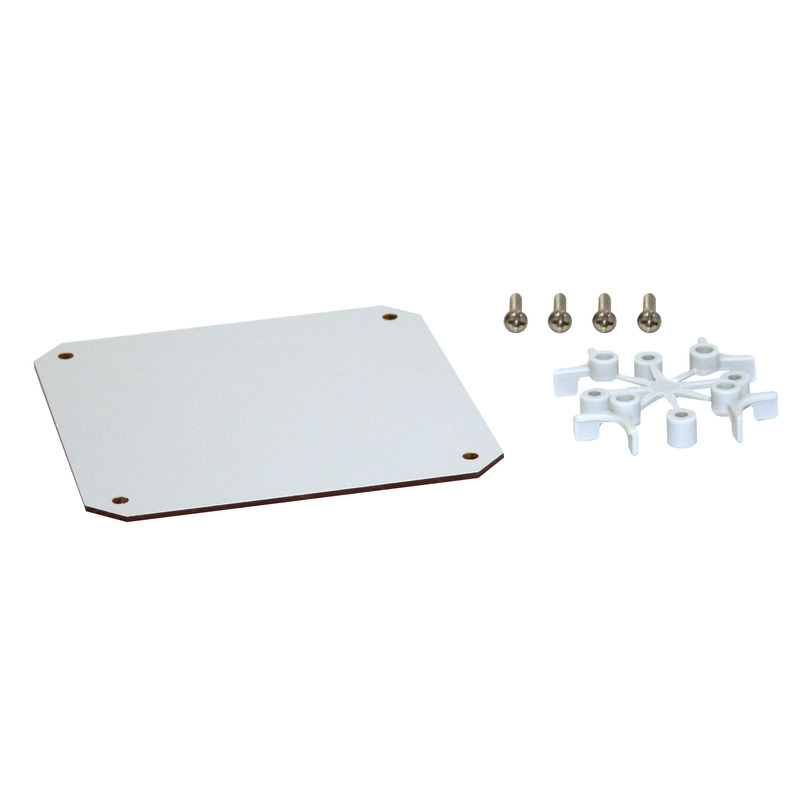

montageplaat - Abox 160 MPI

montageplaat Abox 160 MPI

Afmetingen : 149 x 149 x 2,5 mm
Artikelnummer: 89501601

voor Abox/Abox-i 160

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....

Favorietenlijst
