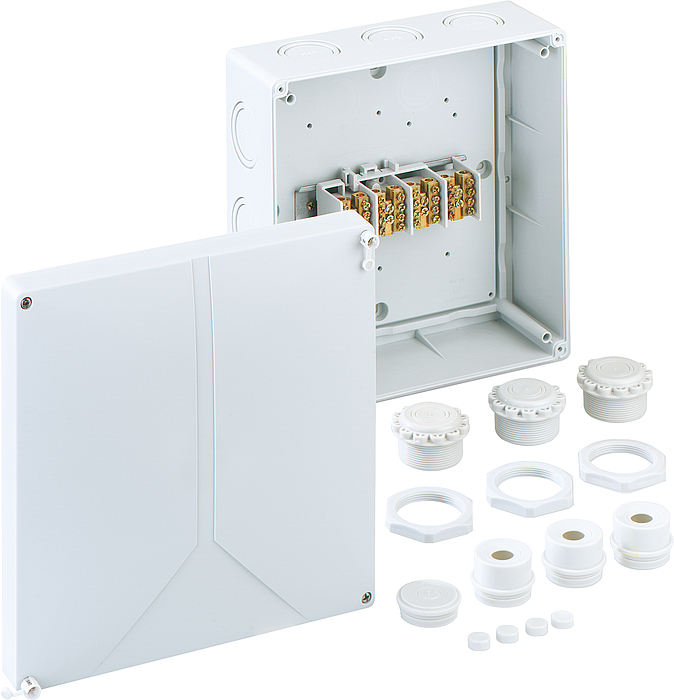

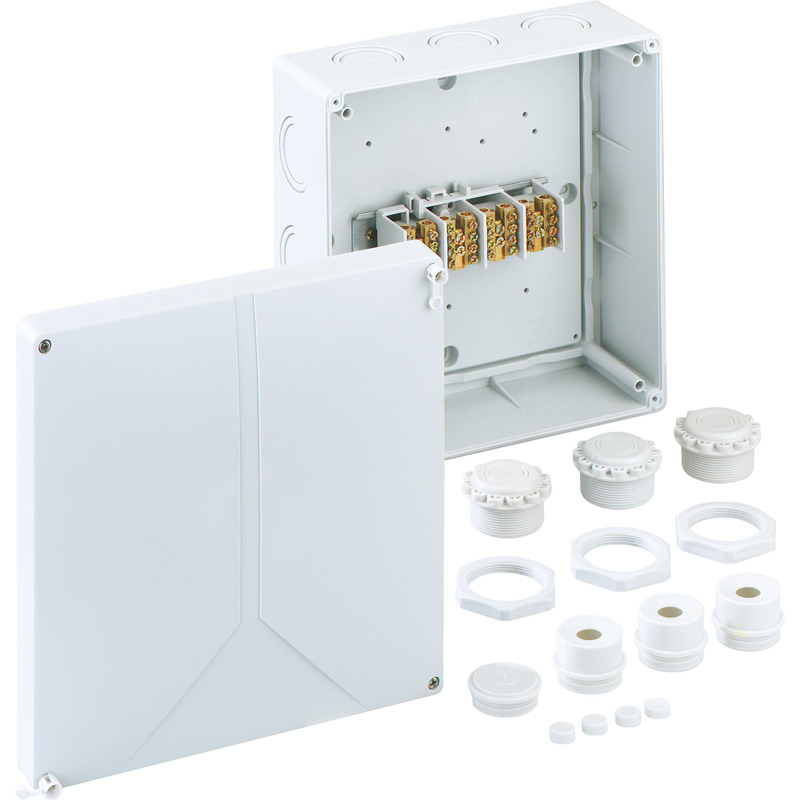

Aftakdoos
Artikelnummer: 48042501 | Afmetingen: 250 x 250 x 115 mm

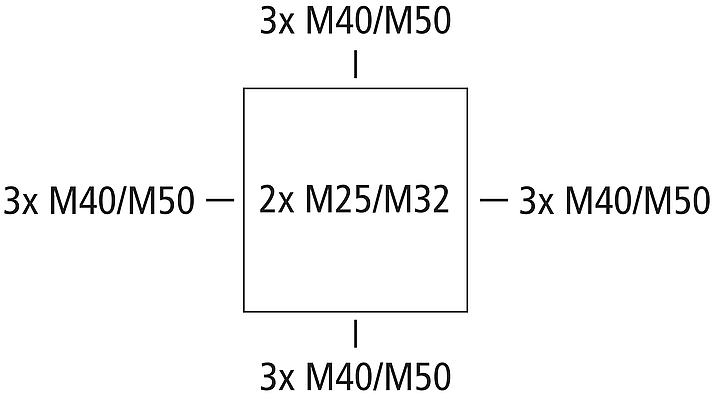

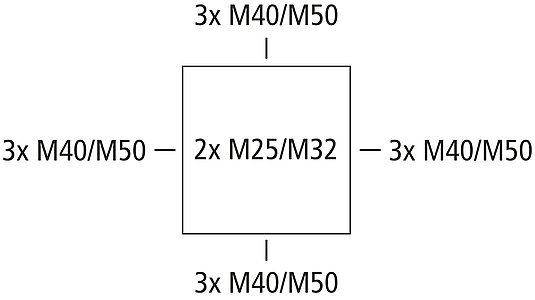

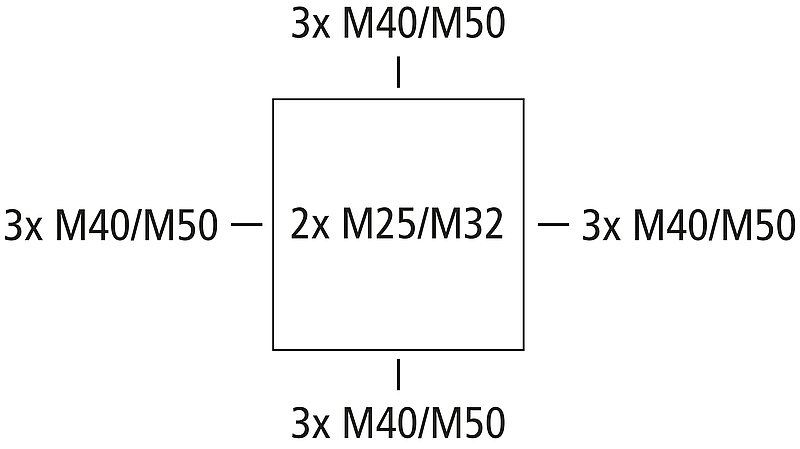

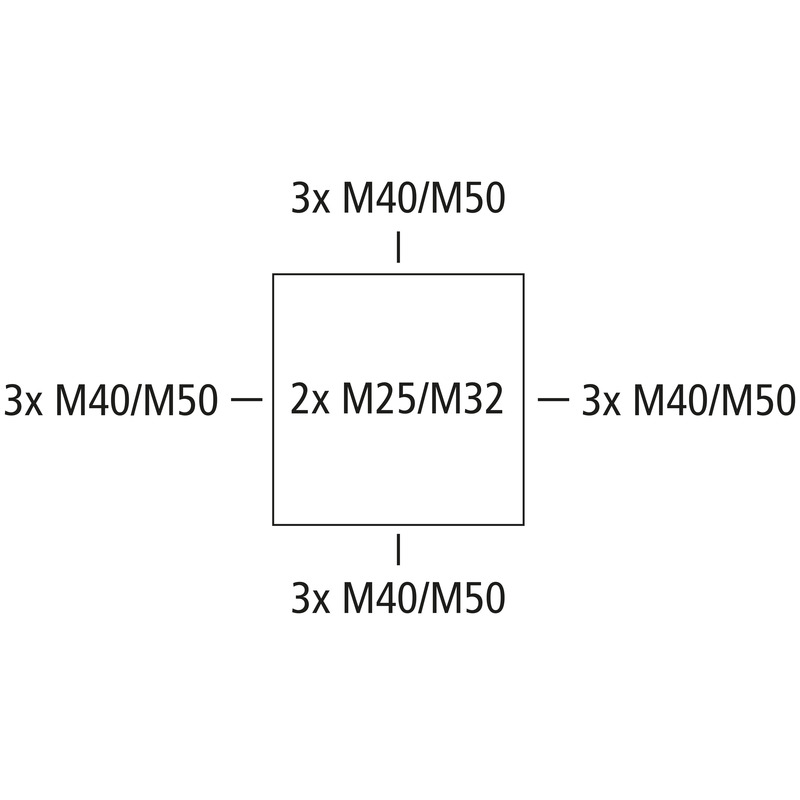

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 25 mm², Ui=690V AC, uitbreekmembranen, M20/M25/M32/M40/M50, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, met voedingsklem voor standaard binneninstallaties
grijs, met schroefklem 4-polig - 25 mm²
Meegeleverd toebehoren:
3 invoerwartels IP54 M40 afdichtbereik 17 - 30 mm, 1 afsluitdop M40, 3 wurgnippels met contramoer IP54 M50 afdichtbereik 13 - 35 mm
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 25 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP54/IP65 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 250 mm |
|---|---|
| Lengte | 250 mm |
| Hoogte | 115 mm |
| Gewicht | 1.375 kg |
| uv-bestendig | nee |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | HB |
| Gloeidraadbestendigheid volgens EN 60695-2-11 | 650 °C |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK07 |
| Verzegelbaar | nee |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 40 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | Binnen |
| EAN | 4013902153527 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Douanetariefnummer | 85369095 |
| Materiaal onderbak | Polystyreen |
|---|---|
| Materiaal deksel | Polystyreen |
| Materiaal dekselschroef | Roestvast staal V2A |
