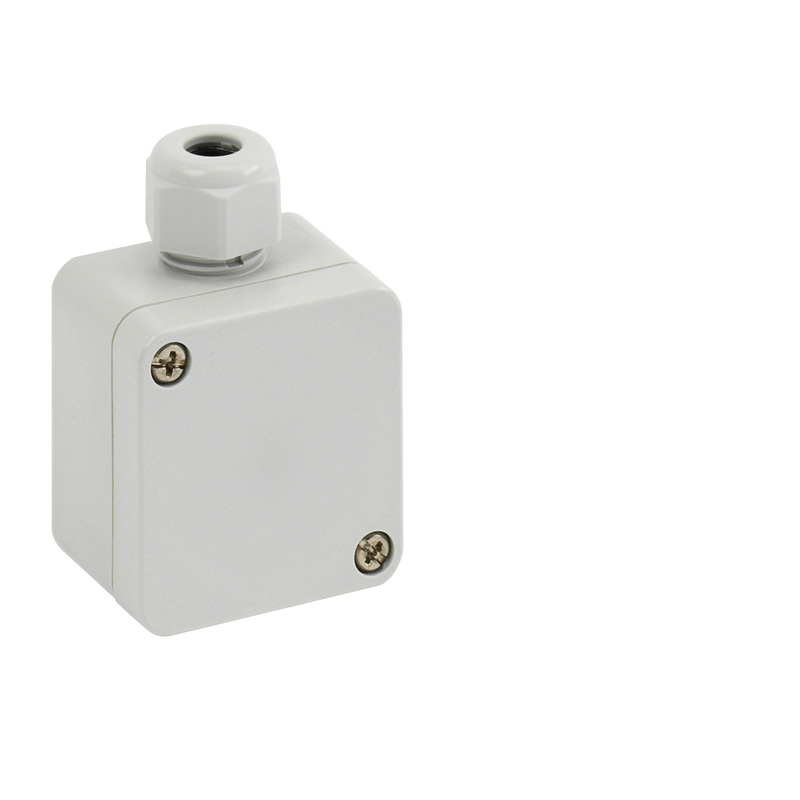

lege behuizing

TK PC 55-4-v

Artikelnummer: 12945501 | Afmetingen: 52 x 50 x 35 mm

lege behuizing, met beschermingsgraad IP66, polycarbonaat, gecertificeerd conform DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), U_i=690V AC, U_i=1000V DC, montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

Onderbak: Polycarbonaat, grijs, Deksel: Polycarbonaat, glasvezelversterkt, grijs, Geïntegreerde kabelwartel, Pg 11, afdichtingsbereik 5 - 10 mm, (1 zijkant)

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	1000 V
Beschermingsklasse	II
Beschermingsgraad	IP66
UL Type Rating	4X, 12/12K

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	52 mm
Lengte	50 mm
Hoogte	35 mm
Inwendige hoogte	24 mm
Gewicht	0.045 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Voor afdichtbereik min.	5 mm
Voor afdichtbereik max.	10 mm
Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Draaimoment van de dekselschroef	1.2 Nm
Koppelbaar	ja
Type bovendeel	Deksel
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902901234
Packing Unit Code	C62
ETIM Class	EC000261
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal V2A

Certificaten

Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)
