TK PC 1111-9-m

TK PC 1111-9-m

lege behuizing

TK PC 1111-9-m

Artikelnummer: 12790401 | Afmetingen: 110 x 110 x 90 mm

lege behuizing, met beschermingsgraad IP66, polycarbonaat, gecertificeerd conform UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), U_i=690V AC, U_i=1000V DC, montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

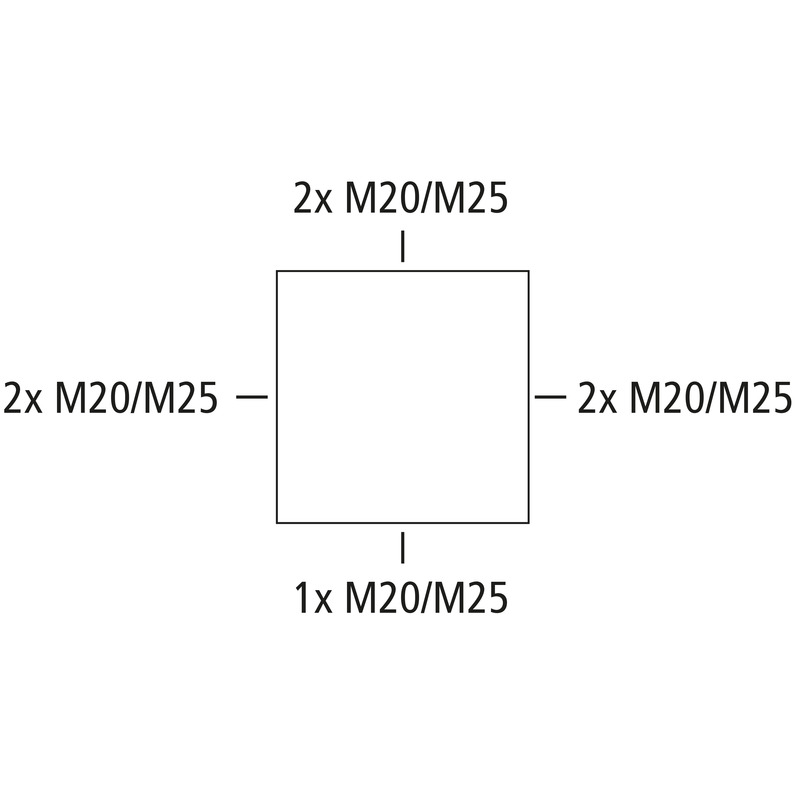

Onderbak: Polycarbonaat, grijs, Deksel: Polycarbonaat, glasvezelversterkt, grijs, uitbreekmembranen, M20/M25, (7 zijkant)

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	1000 V
Beschermingsklasse	II
Beschermingsgraad	IP66
UL Type Rating	4X, 12/12K

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	110 mm
Lengte	110 mm
Hoogte	90 mm
Gewicht	0.273 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Koppelbaar	ja
Type bovendeel	Deksel
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902861651
Packing Unit Code	C62
ETIM Class	EC000261
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt

Certificaten

Klasse	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	pdf (136 KB)
Maattekening	dxf (546 KB)
Maattekening	dwg (109 KB)
Maattekening	jpg (995 KB)

Certificaat

CE Toelichting DE/EN/FR	pdf (136 KB)
DNV Certificaat EN	pdf (198 KB)
UKCA Toelichting EN	pdf (165 KB)
DLG Goedkeuring DE	pdf (2 MB)
DLG Goedkeuring EN	pdf (2 MB)
CE Toelichting DE/EN/PL	pdf (139 KB)
UL Certificaat (UL50/UL50E) EN	pdf (308 KB)
