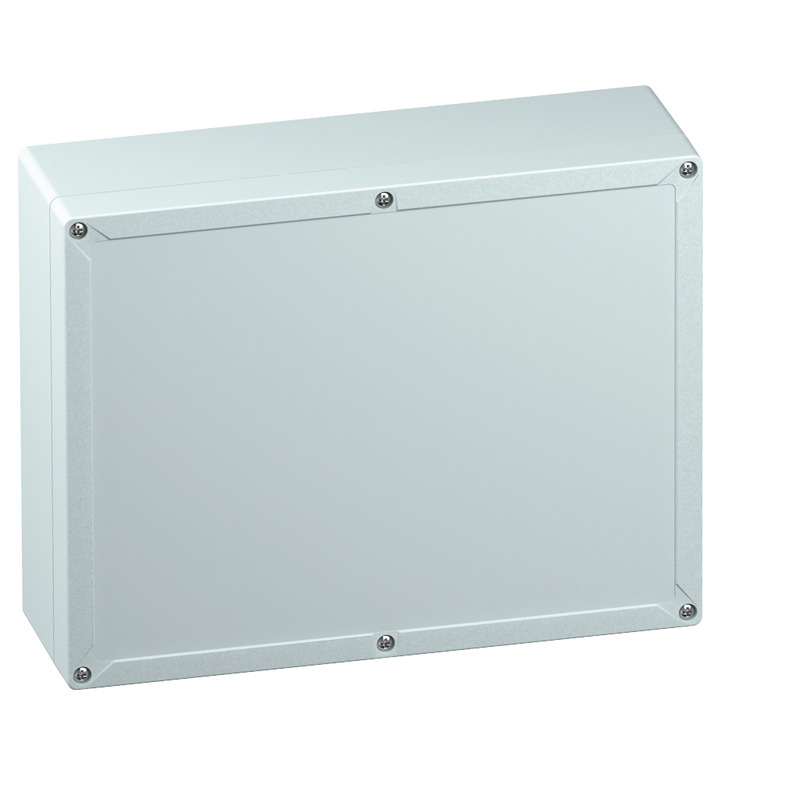

TG ABS 3023-11-o

lege behuizing

TG ABS 3023-11-o

Artikelnummer: 10091301 | Afmetingen: 302 x 232 x 110 mm

lege behuizing, met beschermingsgraad IP66/IP67, abs, U_i=690V AC, U_i=1000V DC, montage openingen aan de binnenzijde, voor standaard binneninstallaties, met snelsluitschroeven

Onderbak: ABS, grijs, Deksel: ABS, grijs, gladde zijkanten

Meegeleverd toebehoren:
deksel verliesbeveiligingen, 4 bevestigingsschroeven

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	1000 V
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	302 mm
Lengte	232 mm
Hoogte	110 mm
Gewicht	0.9214 kg

Materiaal eigenschappen

uv-bestendig	nee
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK07
Koppelbaar	ja
Type bovendeel	Deksel
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	Binnen

Sales Information

EAN	4013902996469
Packing Unit Code	C62
ETIM Class	EC000261
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	ABS
Materiaal deksel	ABS
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal V2A

Gegevensblad downloaden

Gegevensblad downloaden

Montagehandleiding

Montagehandleiding EN	pdf (721 KB)

Maattekening

Maattekening	jpg (806 KB)
Maattekening	pdf (169 KB)
Maattekening	dxf (1 MB)
Maattekening	dwg (270 KB)

Certificaat

UKCA Toelichting EN	pdf (48 KB)
CE Toelichting DE/EN/PL	pdf (56 KB)
CE Toelichting DE/EN/FR	pdf (50 KB)

Toebehoren

Scharnierset - TG ISS

Scharnierset TG ISS

Afmetingen : 21,8 x 63,1 x 15 mm
Artikelnummer: 18200101

voor TG 1612, TG 2012, TG 2015, TG 2516, TG 3023

Scharnier-set voor het ombouwen van het deksel naar klapdeur, incl. 2 scharnieren,...

Favorietenlijst

Externe bevestigingsogen - TG ABL

Externe bevestigingsogen TG ABL

Afmetingen : 7 x 51,8 x 22,8 mm
Artikelnummer: 18200201

voor TG behuizingen, set = 4 stuks

Buitenliggende bevestigingsogen van kunststof

Favorietenlijst

verzegelset - TG PST2

verzegelset TG PST2

Afmetingen : 10 x 25 x 16,5 mm
Artikelnummer: 18200501

voor TG PC 1612, TG PC 2012, TG PC 2015, TG PC 2516, TG PC 3023

Verzegelset

Favorietenlijst

deksel verliesbeveiliging - TG DVS-57

deksel verliesbeveiliging TG DVS-57

Afmetingen : 7,2 x 57,2 x 2,71 mm
Artikelnummer: 18200701

voor TG 1612, TG 2012, TG 2015, TG 2516, TG 3023

Deksel verliesbeveiliging als reserve, set = 10 stuks

Favorietenlijst

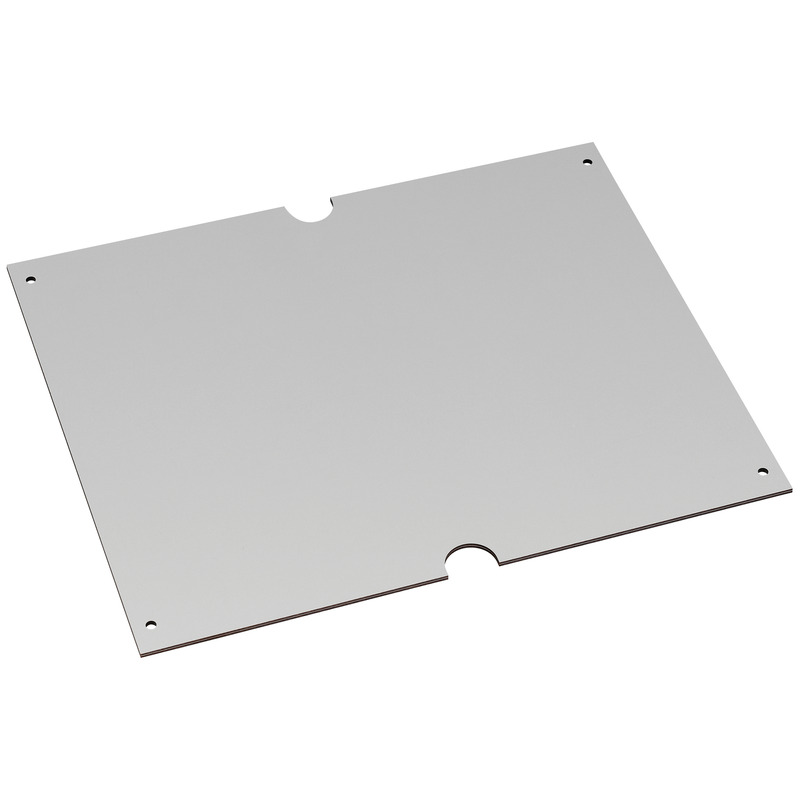

montageplaat - TG MPI-3023

montageplaat TG MPI-3023

Afmetingen : 222 x 270 x 2,5 mm
Artikelnummer: 18601301

voor TG 3023

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs

Favorietenlijst

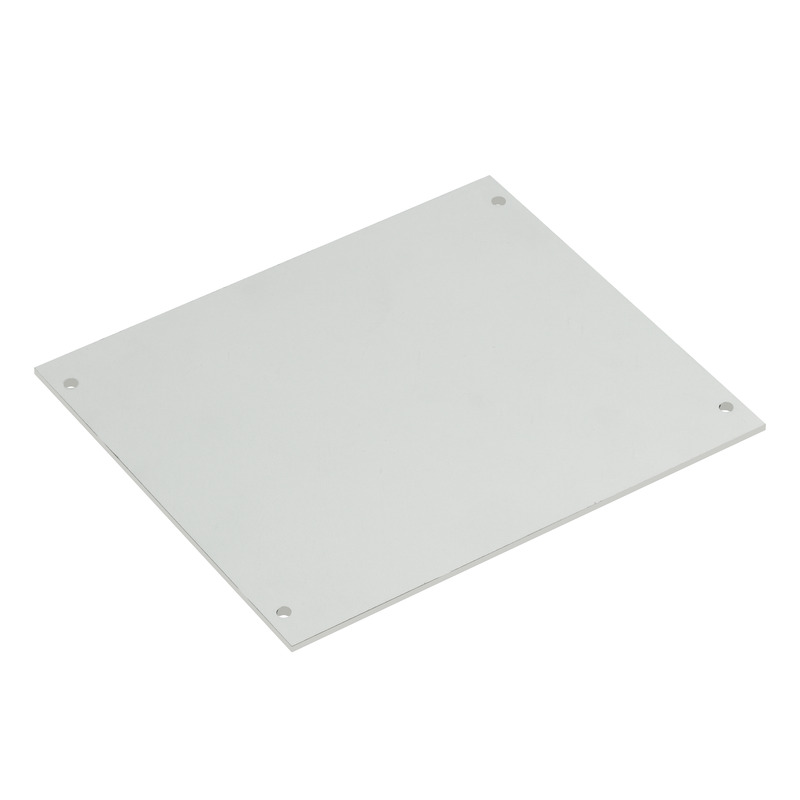

montageplaat - TG MPS-3023

montageplaat TG MPS-3023

Afmetingen : 222 x 270 x 2 mm
Artikelnummer: 18701301

voor TG 3023

Montageplaat van plaatstaal, verzinkt, dikte 2 mm

Favorietenlijst

stappenboor - LFR

stappenboor LFR

Artikelnummer: 19599501

Doorvoeropening: M16-32, boormaat: 16,5-32,5 mm

Gatenfrees

Favorietenlijst

DIN-rail - TS 15-283,5

DIN-rail TS 15-283,5

Afmetingen : 5 x 283,5 x 15 mm
Artikelnummer: 19728501

Voor TG 3023, lengte 283,5 mm

DIN-rail conform DIN EN 60715, 15 x 5 mm

Favorietenlijst

DIN-rail - NS 35-283,5

DIN-rail NS 35-283,5

Afmetingen : 35 x 283,5 x 7,5 mm
Artikelnummer: 19828501

Voor TG 3023, lengte 283,5 mm

DIN-rail conform DIN EN 60715, 35 x 7,5 mm

Favorietenlijst

ontluchtingsstop - DAE M12

ontluchtingsstop DAE M12

Afmetingen : 18,5 x 17,6 x 18,5 mm
Artikelnummer: 26241201

M12 x 1,5 mm, schroefdraadlengte 10 mm

Ontluchtingsstop met speciale luchtdoorlatende en waterdichte membraanfolie om condensvorming in...

Favorietenlijst

CAD-tekeningen

CAD-tekeningen	3D-CAD-tekeningen downloaden

Bestekteksten

Login op mijnSpelsberg om de bestekteksten te downloaden. mySpelsberg Inloggen

Vergelijkbare producten

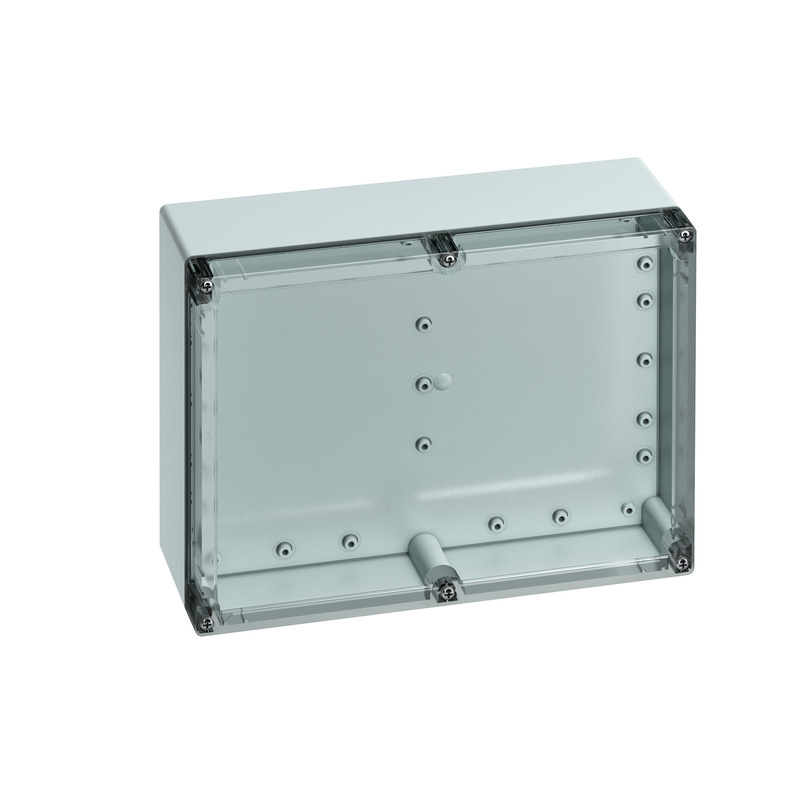

lege behuizing - TG ABS 3023-11-to
