AKL 4-th

AKL 4-th

lege behuizing

AKL 4-th

Artikelnummer: 74690401 | Afmetingen: 300 x 600 x 209 mm

lege behuizing, met beschermingsgraad IP65, polystyreen, U_i=690V AC, U_i=1000V DC, montage openingen aan de binnenzijde, voor standaard binneninstallaties

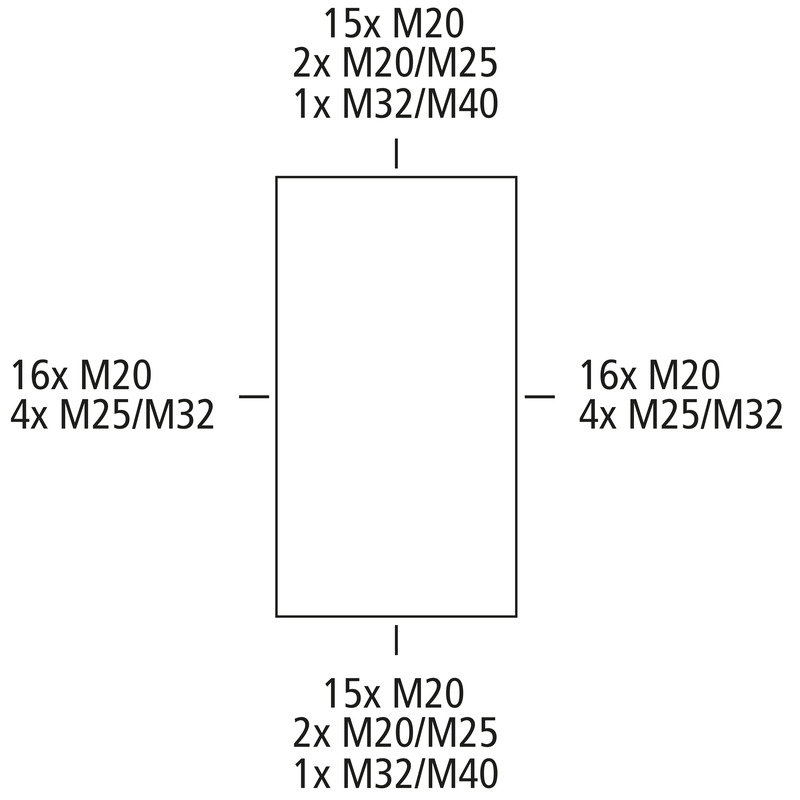

Onderbak: Polystyreen, Deksel: Polycarbonaat, transparant, uitbreekmembranen, M20/M25/M32/M40, (76 zijkant)

Meegeleverd toebehoren:
10 dubbele membraaninvoeringen IP66 M20 afdichtbereik 7 - 12 mm, 2 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 16 mm, 2 dubbele membraaninvoeringen M32 afdichtbereik 14 - 21 mm, 1 dubbele membraaninvoering IP66 M40 afdichtbereik 19 - 28 mm

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	1000 V
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur deksel	transparant

Afmetingen

Breedte	300 mm
Lengte	600 mm
Hoogte	209 mm
Gewicht	3 kg

Materiaal eigenschappen

uv-bestendig	nee
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK07
Verzegelbaar	ja
Koppelbaar	ja
Type bovendeel	Deksel
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	Binnen

Sales Information

EAN	4013902071319
Packing Unit Code	CT
ETIM Class	EC000261
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	Polystyreen
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	dxf (5 MB)
Maattekening	dwg (749 KB)
Maattekening	jpg (1 MB)
Maattekening	pdf (249 KB)

Certificaat

UKCA Toelichting EN	pdf (49 KB)
CE Toelichting DE/EN/FR	pdf (81 KB)

Toebehoren

uitwendige scharnier set - ASS-gro

uitwendige scharnier set ASS-gro

Afmetingen : 140 x 120 x 20 mm
Artikelnummer: 19000501

Uitwendige scharnier-set, geschikt vanaf TK PS/PC 1811 en vanaf...

Uitwendig scharnier-set voor het ombouwen van het deksel van de behuizing naar een klapdeur. Incl. 2...

Favorietenlijst

DIN-rail - AK NS35-250

DIN-rail AK NS35-250

Afmetingen : 48 x 250 x 30,5 mm
Artikelnummer: 56273501

voor de montage in AKL / AKi-L lege behuizingen, lengte 250 mm,...

DIN-rail conform DIN EN 60715, 35 x 7,5 mm

Favorietenlijst

buitenliggende bevestigingsogen - AK ABL-ES

buitenliggende bevestigingsogen AK ABL-ES

Afmetingen : 110 x 40 x 20 mm
Artikelnummer: 79300401

Set = 4 stuks

Buitenliggende bevestigingsogen, voor de montage van behuizingen op vlakke wanden, kan aan de...

Favorietenlijst

montageplaat - AK MPI 4

montageplaat AK MPI 4

Afmetingen : 240 x 540 x 4 mm
Artikelnummer: 79500401

AKL / AKi 4

Montageplaat van isolatiemateriaal met melaminecoating, dikte 4 mm, incl. bevestigingsschroeven,...

Favorietenlijst

DIN-rail - NS35-216/3

DIN-rail NS35-216/3

Afmetingen : 35 x 216 x 22,5 mm
Artikelnummer: 79503001

universele bodembevestiging, met bevestigingsschroeven, lengte 216 mm

DIN-rail conform DIN EN 60715, 35 x 7,5 mm

Favorietenlijst

Invoerflens - AK ABF 2

Invoerflens AK ABF 2

Afmetingen : 300 x 90 x 15 mm
Artikelnummer: 79505001

glad, om zelf te boren

Invoerflens, voor montage op 300 mm brede kopzijdes van AKL / AKi-L lege behuizingen, AKi...

Favorietenlijst

DIN-rail - AK NS35-556

DIN-rail AK NS35-556

Afmetingen : 48 x 556 x 30,5 mm
Artikelnummer: 79506001

universele bodembevestiging, incl. bevestigingsschroeven, lengte 556...

DIN-rail conform DIN EN 60715, 35 x 7,5 mm

Favorietenlijst

scheidingswand - AK TW

scheidingswand AK TW

Afmetingen : 290 x 193 x 17 mm
Artikelnummer: 79791001

Scheidingswand, voor het inbouwen in AKL / AKi-L lege behuizingen, universeel inzetbaar voor...

Favorietenlijst

klemrail - AK 14 PEN-SL

klemrail AK 14 PEN-SL

Afmetingen : 286 x 60 x 50 mm
Artikelnummer: 79031701

eentraps PE/N-klemblok met elk 3 schroefbare klempunten 2,5 mm²-16 mm²...

Schroefloze PE/N klemrail, voor de inbouw in AK modulaire verdeler vanaf AK 14 en AKL/AKi-lege...

Favorietenlijst

klemrail - AK 28 PEN-SL

klemrail AK 28 PEN-SL

Afmetingen : 300 x 50 x 55 mm
Artikelnummer: 79032701

tweetraps PE/N-klemblok met elk 6 schroefbare klempunten 2,5 mm²-16...

Schroefloze PE/N klemrail, voor de inbouw in AK modulaire verdeler vanaf AK 14 en AKL/AKi-lege...

Favorietenlijst

klemrail - AK N-SL

klemrail AK N-SL

Afmetingen : 300 x 90 x 60 mm
Artikelnummer: 79031801

eentraps N-klemblok, met 4 schroefbare klempunten 2,5 mm²-16 mm², en...

Schroefloze PE/N klemrail, voor de inbouw in AK modulaire verdeler vanaf AK 14 en AKL/AKi-lege...

Favorietenlijst
