AKL 4-gh

AKL 4-gh

lege behuizing

AKL 4-gh

Artikelnummer: 74290401 | Afmetingen: 300 x 600 x 209 mm

lege behuizing, met beschermingsgraad IP65, polystyreen, U_i=690V AC, U_i=1000V DC, montage openingen aan de binnenzijde, voor standaard binneninstallaties

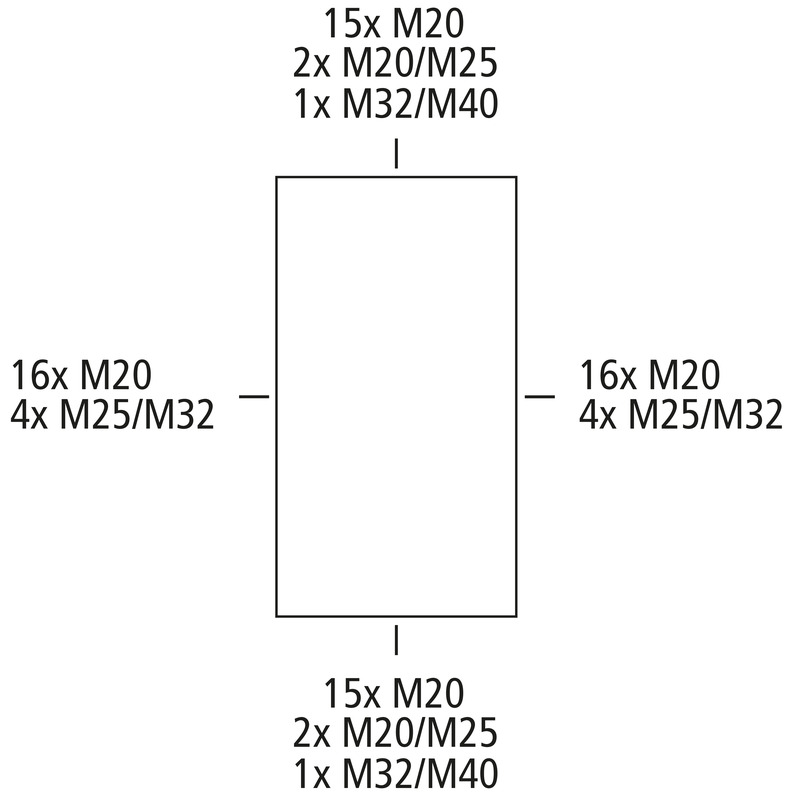

Onderbak: Polystyreen, Deksel: Polystyreen, grijs, uitbreekmembranen, M20/M25/M32/M40, (76 zijkant)

Meegeleverd toebehoren:
10 dubbele membraaninvoeringen IP66 M20 afdichtbereik 7 - 12 mm, 2 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 16 mm, 2 dubbele membraaninvoeringen M32 afdichtbereik 14 - 21 mm, 1 dubbele membraaninvoering IP66 M40 afdichtbereik 19 - 28 mm

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	1000 V
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur deksel	grijs

Afmetingen

Breedte	300 mm
Lengte	600 mm
Hoogte	209 mm
Gewicht	2.95 kg

Materiaal eigenschappen

uv-bestendig	nee
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK07
Verzegelbaar	ja
Koppelbaar	ja
Type bovendeel	Deksel
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	Binnen

Sales Information

EAN	4013902071241
Packing Unit Code	CT
ETIM Class	EC000261
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	Polystyreen
Materiaal deksel	Polystyreen
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	pdf (249 KB)
Maattekening	dxf (5 MB)
Maattekening	dwg (749 KB)
Maattekening	jpg (1 MB)

Certificaat

CE Toelichting DE/EN/FR	pdf (81 KB)
UKCA Toelichting EN	pdf (49 KB)
