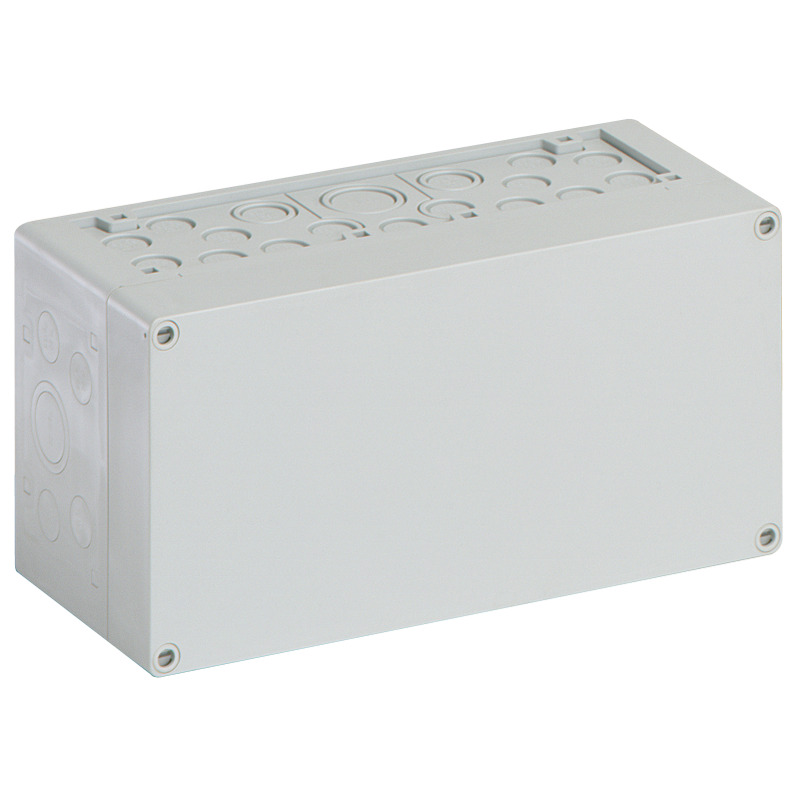

AKL 1-g

AKL 1-g

lege behuizing

AKL 1-g

Artikelnummer: 74040101 | Afmetingen: 300 x 150 x 132 mm

lege behuizing, met beschermingsgraad IP65, polystyreen, U_i=690V AC, U_i=1000V DC, montage openingen aan de binnenzijde, voor standaard binneninstallaties

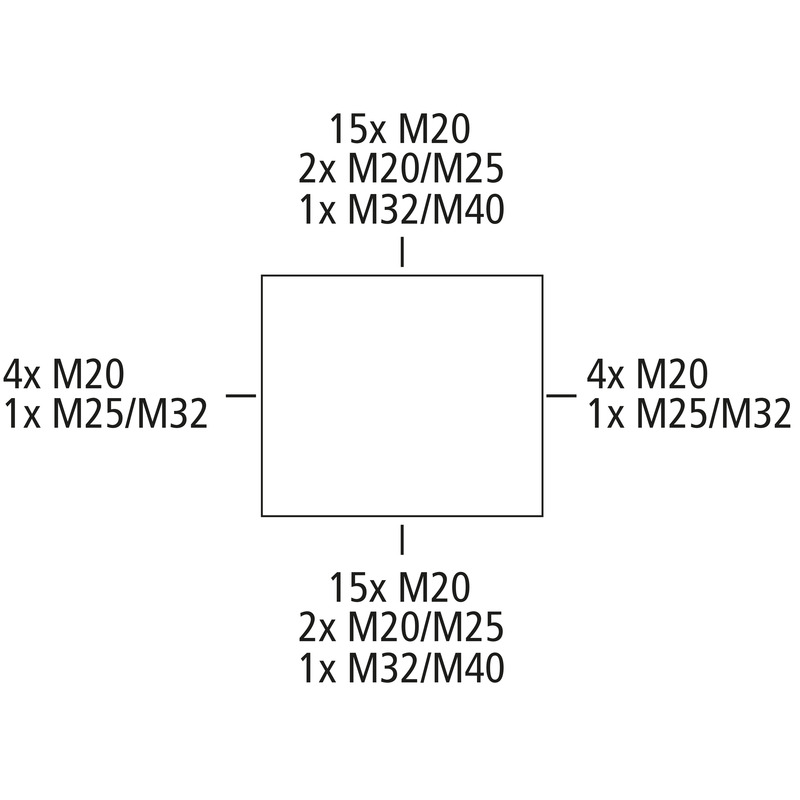

Onderbak: Polystyreen, Deksel: Polystyreen, grijs, uitbreekmembranen, M20/M25/M32/M40, (46 zijkant)

Meegeleverd toebehoren:
10 dubbele membraaninvoeringen IP66 M20 afdichtbereik 7 - 12 mm, 2 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 16 mm, 2 dubbele membraaninvoeringen M32 afdichtbereik 14 - 21 mm, 1 dubbele membraaninvoering IP66 M40 afdichtbereik 19 - 28 mm

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	1000 V
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur deksel	grijs

Afmetingen

Breedte	300 mm
Lengte	150 mm
Hoogte	132 mm
Gewicht	0.8132 kg

Materiaal eigenschappen

uv-bestendig	nee
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid volgens EN 60695-2-11	650 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK07
Verzegelbaar	ja
Koppelbaar	ja
Type bovendeel	Deksel
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	Binnen

Sales Information

EAN	4013902071180
Packing Unit Code	CT
ETIM Class	EC000261
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	Polystyreen
Materiaal deksel	Polystyreen
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	dxf (7 MB)
Maattekening	dwg (1 MB)
Maattekening	jpg (1 MB)
Maattekening	pdf (1 MB)

Certificaat

CE Toelichting DE/EN/FR	pdf (81 KB)
UKCA Toelichting EN	pdf (49 KB)

Toebehoren

uitwendige scharnier set - ASS-gro

uitwendige scharnier set ASS-gro

Afmetingen : 140 x 120 x 20 mm
Artikelnummer: 19000501

Uitwendige scharnier-set, geschikt vanaf TK PS/PC 1811 en vanaf...

Uitwendig scharnier-set voor het ombouwen van het deksel van de behuizing naar een klapdeur. Incl. 2...

Favorietenlijst

Klapvenster - KF 12

Klapvenster KF 12

Afmetingen : 228 x 80 x 24,2 mm
Artikelnummer: 56741201

Klapvenster, voor montage in het deksel van de behuizing, voor max. 12 modules van 17,5 mm, met...

Favorietenlijst

montageplaat - AK MPI 1

montageplaat AK MPI 1

Afmetingen : 240 x 112 x 4 mm
Artikelnummer: 79500101

AKL / AKi 1-4

Montageplaat van isolatiemateriaal met melaminecoating, dikte 4 mm, incl. bevestigingsschroeven,...

Favorietenlijst

DIN-rail - NS35-216/3

DIN-rail NS35-216/3

Afmetingen : 35 x 216 x 22,5 mm
Artikelnummer: 79503001

universele bodembevestiging, met bevestigingsschroeven, lengte 216 mm

DIN-rail conform DIN EN 60715, 35 x 7,5 mm

Favorietenlijst

klemrail - AK 14 PEN-SL

klemrail AK 14 PEN-SL

Afmetingen : 286 x 60 x 50 mm
Artikelnummer: 79031701

eentraps PE/N-klemblok met elk 3 schroefbare klempunten 2,5 mm²-16 mm²...

Schroefloze PE/N klemrail, voor de inbouw in AK modulaire verdeler vanaf AK 14 en AKL/AKi-lege...

Favorietenlijst

klemrail - AK 28 PEN-SL

klemrail AK 28 PEN-SL

Afmetingen : 300 x 50 x 55 mm
Artikelnummer: 79032701

tweetraps PE/N-klemblok met elk 6 schroefbare klempunten 2,5 mm²-16...

Schroefloze PE/N klemrail, voor de inbouw in AK modulaire verdeler vanaf AK 14 en AKL/AKi-lege...

Favorietenlijst

klemrail - AK N-SL

klemrail AK N-SL

Afmetingen : 300 x 90 x 60 mm
Artikelnummer: 79031801

eentraps N-klemblok, met 4 schroefbare klempunten 2,5 mm²-16 mm², en...

Schroefloze PE/N klemrail, voor de inbouw in AK modulaire verdeler vanaf AK 14 en AKL/AKi-lege...

Favorietenlijst

CAD-tekeningen

CAD-tekeningen	3D-CAD-tekeningen downloaden

Bestekteksten

Login op mijnSpelsberg om de bestekteksten te downloaden. mySpelsberg Inloggen

Vergelijkbare producten

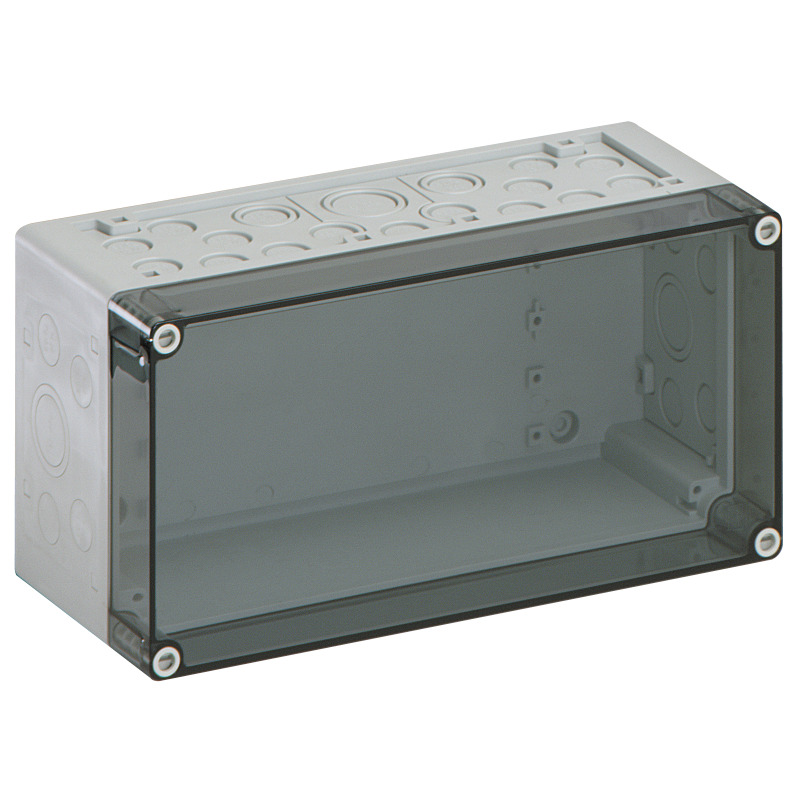

lege behuizing - AKL 1-t
