DIAZED®-Reitersicherungsgeh. GSD 536-250 Plus (05053601) Railkasten met componenten: Spelsberg
Dit product is niet meer leverbaar!

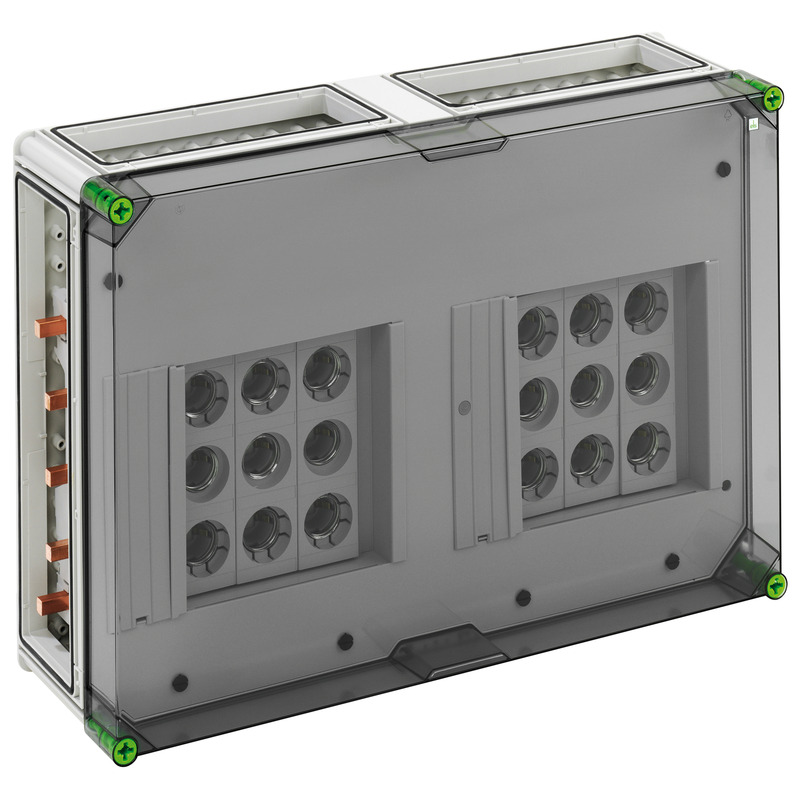

DIAZED®-railkast zekeringenbehuizing

GSD 536-250 Plus

Artikelnummer: 05053601 | Afmetingen: 640 x 440 x 179 mm

DIAZED®-railkast-zekeringenbehuizing met extra aansluitruimte, 6 x 3-polige DIII-railkast-zekeringenhouder, E 33-schroefdraad, nominale stroom 63 A, op railkoper 5-polig, met 5 railkast klemmen 16 - 70 mm², N-klem 1,5 - 16 mm², PE-klem 1,5 - 16 mm², incl. 4 x koppelstuk voor behuizingen (GGV)

op railsysteem 250 A, met transparante deksel

Elektrische eigenschappen

Doorslagspanning AC 690 V
Doorslagspanning DC 1000 V
Beschermingsklasse II
Beschermingsgraad IP65
Nominale stroom 250 Ampère
UL Type Rating 3R

Afmetingen

Breedte 640 mm
Lengte 440 mm
Hoogte 179 mm
Gewicht 10.7324 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK08
Draaimoment van de dekselschroef 2.5 Nm
Koppelbaar ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

ETIM Class EC000100
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat, glasvezelversterkt
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt
