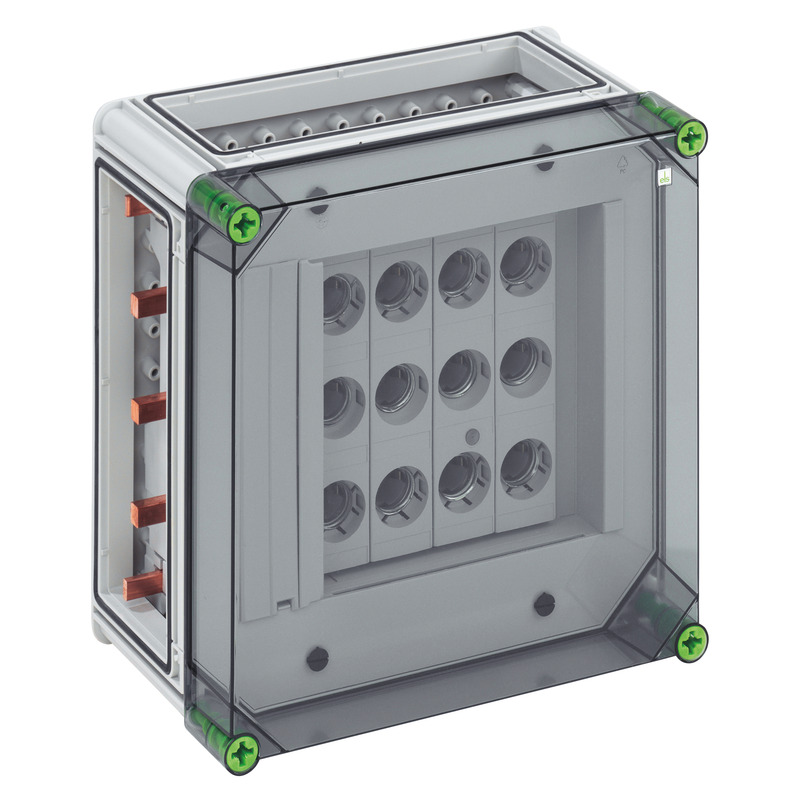

GSD 224-400

Artikelnummer: 05022484 | Afmetingen: 320 x 320 x 179 mm

DIAZED® zekeringenkast, 4 x 3-polige DII-railkast-zekeringenhouder, E 27-schroefdraad, nominale stroom 25 A, schroefaansluiting 1,5 - 25 mm², op railkoper 5-polig, N-klem 1,5 - 16 mm², PE-klem 1,5 - 16 mm², incl. 3 x koppelstuk voor behuizingen (GGV)

op railsysteem 400 A, met transparant deksel

Zoek groothandel

Elektrische eigenschappen

Nominale bedrijfsspanning AC	500 V
Doorslagspanning AC	690 V
Doorslagspanning DC	1000 V
Beschermingsklasse	II
Beschermingsgraad	IP65
Nominale stroom	400 Ampère
UL Type Rating	3R

Afmetingen

Breedte	320 mm
Lengte	320 mm
Hoogte	179 mm
Gewicht	5.7692 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Slagvastheid	IK08
Draaimoment van de dekselschroef	2.5 Nm
Koppelbaar	ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902990818
Packing Unit Code	CT
ETIM Class	EC000100
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Kunststof
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt
