Kombi-Reiter-Gehäuse GST 501-KN-250 Plus (04750101) Railkasten met componenten: Spelsberg

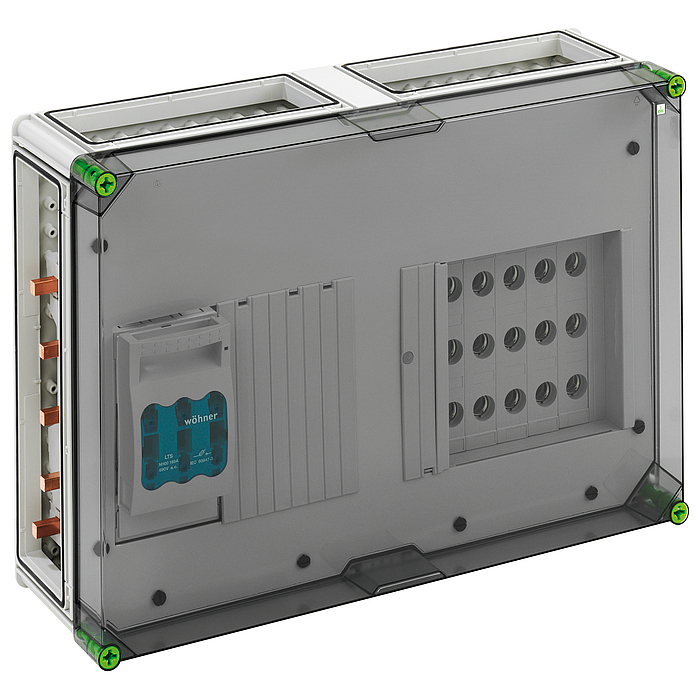

combi-railkast-behuizing

GST 501-KN-250 Plus

Artikelnummer: 04750101 | Afmetingen: 640 x 440 x 179 mm

Combi-railkastbehuizing met extra aansluitruimte, 1 x NH 00-railkast-zekeringen-lastschakelaar, nominale stroom 125 A, Klemmen 1,5 - 70 mm², uitvoer bovenzijde, 5 x 3-polige D02-railkast zekeringhouder, E 18-schroefdraad, nominale stroom 63 A, schroefaansluiting 1,5 - 25 mm², op railkoper 5-polig, met 5 railkast klemmen 16 - 70 mm², N-klem 4 - 35 mm², PE-klem 4 - 35 mm², N-klem 1,5 - 16 mm², PE-klem 1,5 - 16 mm², incl. 4 x koppelstuk voor behuizingen (GGV)

op railsysteem 250 A, met transparante deksel

Elektrische eigenschappen

Nominale bedrijfsspanning AC 400 V
Doorslagspanning AC 690 V
Doorslagspanning DC 1000 V
Beschermingsklasse II
Beschermingsgraad IP65
UL Type Rating 3R

Afmetingen

Breedte 640 mm
Lengte 440 mm
Hoogte 179 mm
Gewicht 10.8046 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Gloeidraadbestendigheid volgens EN 60695-2-11 960 °C

Mechanische eigenschappen

Slagvastheid IK08
Draaimoment van de dekselschroef 2.5 Nm
Koppelbaar ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902988082
Packing Unit Code CT
ETIM Class EC000249
Douanetariefnummer 85369095

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat, glasvezelversterkt
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Aansluitschema pdf (40 KB)
Aansluitschema jpg (650 KB)

Certificaat

CE Toelichting DE/EN/FR pdf (136 KB)
CE Toelichting DE/EN/PL pdf (138 KB)
UKCA Toelichting EN pdf (166 KB)

Bestekteksten
