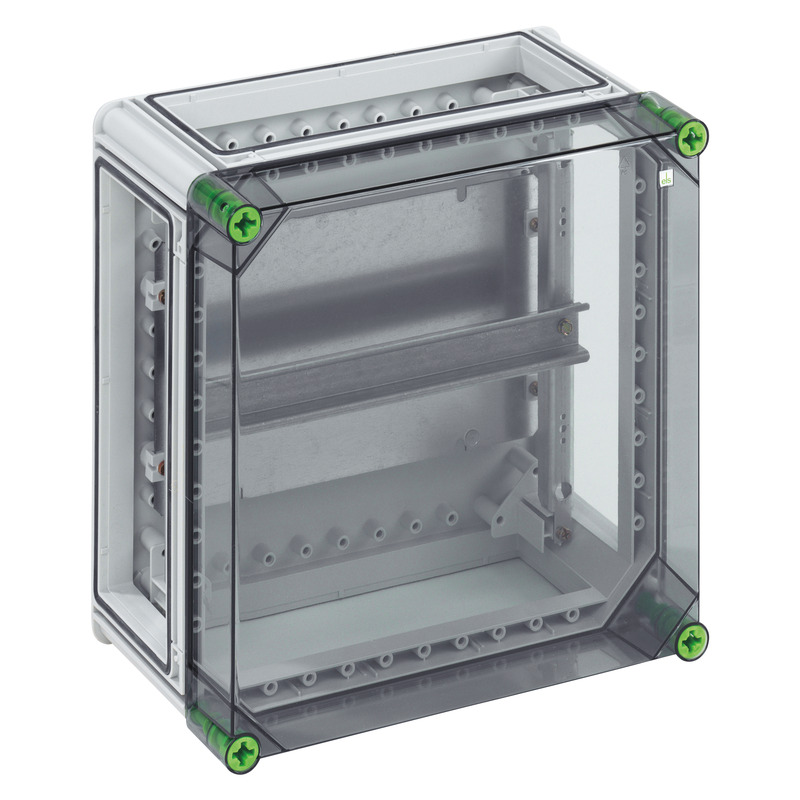

Blitzschutzgehäuse GBZ 2 (01009201) Railkasten met componenten: Spelsberg
Dit product is niet meer leverbaar!

behuizing voor overspanningsbeveiliging

GBZ 2

Artikelnummer: 01009201 | Afmetingen: 320 x 320 x 179 mm

Behuizing voor bliksembeveiliging voor het ontladen van de bliksembeveiligingsapparatuur, met speciale schroeven voor ontluchting, incl. montageplaat en ophanging, incl. 3 x koppelstuk voor behuizingen (GGV)

met transparante deksel

Elektrische eigenschappen

Doorslagspanning AC 690 V
Doorslagspanning DC 1000 V
Beschermingsklasse II
Beschermingsgraad IP65

Kleuren

Kleur onderbak grijs
Kleur deksel transparant

Afmetingen

Breedte 320 mm
Lengte 320 mm
Hoogte 179 mm
Inwendige lengte 157 mm
Inwendige breedte 300 mm
Inwendige hoogte 142 mm
Gewicht 2.851 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid volgens EN 60695-2-11 750 °C

Mechanische eigenschappen

Bevestigingstype andere
Slagvastheid IK08
Draaimoment van de dekselschroef 2.5 Nm
Koppelbaar ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902054015
Packing Unit Code CT
ETIM Class EC000214
Douanetariefnummer 85389099

Materiaal

Materiaal onderbak Polycarbonaat
Materiaal deksel Polycarbonaat
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening pdf (359 KB)
Maattekening jpg (1 MB)
Maattekening dxf (607 KB)
Maattekening dwg (421 KB)
Maattekening pdf (237 KB)
Maattekening jpg (1 MB)

Certificaat

CE Toelichting DE/EN/FR pdf (217 KB)
UKCA Toelichting EN pdf (48 KB)

Toebehoren

flensset GFS 12-m

  • Artikelnummer: 07251201

Flensset bestaande uit de flenzen GFL 321, 2x 341 en 351



Flensset met metrische voorstansingen, 2 x flensverbindingen per flens
