STV 912-S

Artikelnummer: 72931201 | Afmetingen: 200 x 400 x 122 mm

contactdoos combinatie, met beschermingsgraad IP44, geschikt voor inbouw bij de klant van inbouwapparaten in serie, met ingebouwde, op PE-/N-klem voorbedrade stopcontacten, hoge mechanische belastbaarheid, ongevoelig voor temperatuur, combineerbaar, halogeenvrij

beschikbare modules: 9

voorzien van:

2 x SCHUKO^®-contactdoos (voorkant), 230V
1 x CEE-contactdoos (voorkant), 16A, 400V

Meegeleverd toebehoren:

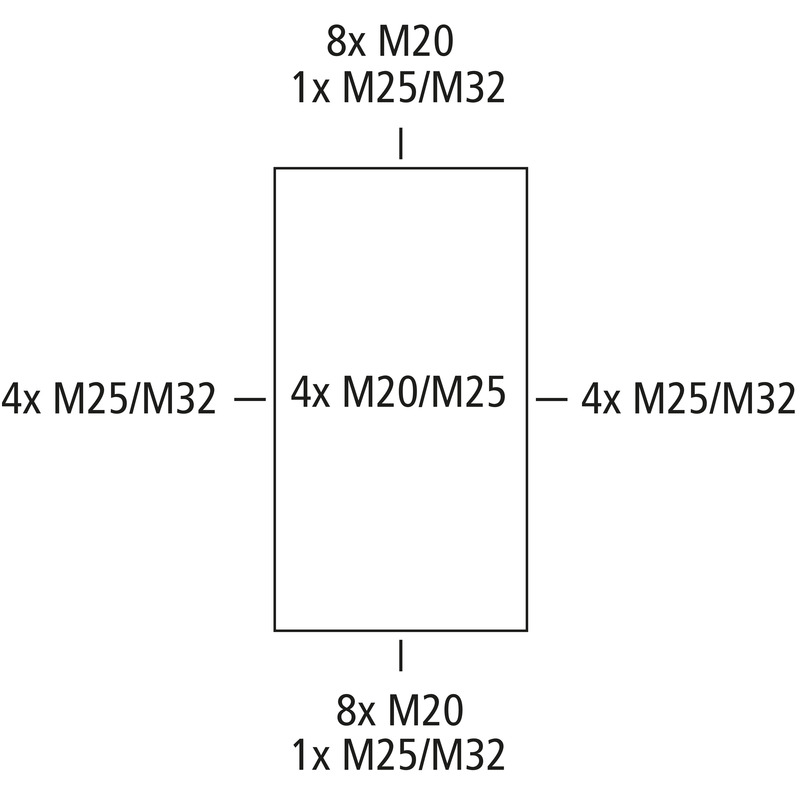

invoerwartel: 2x M25, 2x M32, afsluitdoppen, afdek- en tekststrippen

Zoek groothandel

Inbouwcomponenten

SCHUKO^®-contactdoos (voorkant), 230V	2
CEE-contactdoos (voorkant), 16A, 400V	1

Elektrische eigenschappen

Doorslagspanning AC	400 V
Beschermingsklasse	II
Beschermingsgraad	IP44
Aantal N-potentialen	1
Aantal rijen	1
Aantal modules	9
Aantal modules per rij	9
Met N-klem	ja
Met PE klem	ja

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	200 mm
Lengte	400 mm
Hoogte	122 mm
Gewicht	1.96 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	850 °C

Mechanische eigenschappen

Bevestigingstype	Wandmontage
Slagvastheid	IK08

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902934591
Packing Unit Code	C62
ETIM Class	EC000379
Douanetariefnummer	85369095

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt
Materiaal klapvenster	Polycarbonaat

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	jpg (1 MB)
Aansluitschema	pdf (37 KB)
Aansluitschema	jpg (554 KB)
Aansluitschema	pdf (37 KB)
Aansluitschema	jpg (555 KB)
Maattekening	pdf (383 KB)
Maattekening	dwg (646 KB)
Maattekening	dxf (4 MB)
